SYNC IN/OUT
SYNC IN:

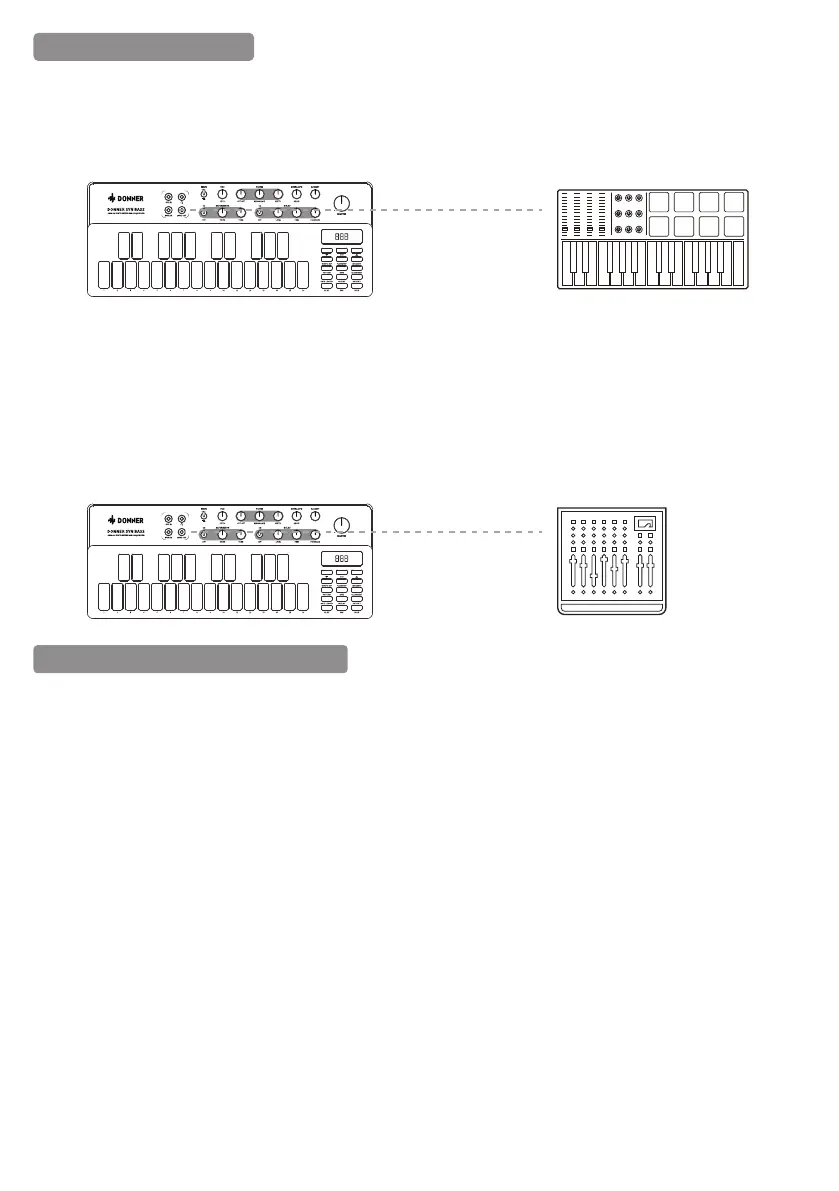

シンクロケーブル（Sync Cable）でB1 の SYNC INコネクターを外付けデバイスのSYNC OUTコネクターと
接続すれば、B1が外付けデバイスのパルスシグナルと同期できます。
SYNC IN/OUT関連設定
Clock Source
SYNC INを使ってB1が外付けデバイスと同期するために、APP若しくはパワーオン指示を通じてClock
SourceをTRG 若しくはAUTOと設定する必要があります。
ご注意：SYNC OUTはデフォルト状態でどの場合でもオンになっているため、追加の設定をしなくてもよいで
す。
Sync Polarity
B1と外付けデバイスを同期させるために、場合によってSYNC IN/OUTの極性（polarity）を設定する必要が
あります。APPを通じて設定できます。
SYNC IN
Rise --インプットパルスがピークに達した時にB1が同期を行います。
Fall --インプットパルスがトラフに達した時にB1が同期を行います。
SYNC OUT
Rise --ピークでB1がパルスを出力します。
Fall --トラフでB1がパルスを出力します。
SYNC OUT:
シンクロケーブル（Sync Cable）でB1 の SYNC OUTコネクターを外付けデバイスのSYNC INコネクターと
接続すれば、B1よりパルスを出力して外付けデバイスを制御できます。
注意しなければならないのは、正しく作動するため、デバイスのクロックソース（Clock Source）をTRG(若し
くは SYNC IN)と設定し、またパルスタイプの設定（1PPS/2PPQ/24PPQ/48PPQ など）が一致するかをチェ
ックする必 要があります。
