Donner B1 - Page 22

MAIN OUT: Connecteur de sortie mono TS 1/4" qui produit le signal global et est contrôlé par le bouton principal.
MIDI IN: Connecteur d'entrée MIDI qui reçoit des messages MIDI et peut prendre en charge l'utilisation de
périphériques MIDI externes.
MIDI OUT: Connecteur de sortie MIDI qui vous permet d'émettre le signal MIDI de cette unité pour contrôler
d'autres périphériques MIDI.
USB-C: Connecteur Type-C qui se connecte à l'ordinateur hôte pour les mises à jour du firmware et la transmission
des données USB MIDI.
ENTRÉE D'ALIMENTATION: Entrée d'alimentation DC 9V.
INTERRUPTEUR D'ALIMENTATION: Marche/Arrêt.
Connecteur AUX IN: Connecteur de signal audio 1/8" TS utilisé pour connecter d'autres signaux audio et émettre un
signal mixé avec le son de B1 via la prise MAIN OUT et la prise PHONES.
Interface de sortie casque: Interface de signal audio 1/8" utilisée pour connecter la sortie casque. Tournez le
bouton Master pour contrôler le volume.
Interface Sync In: Connexion d'une horloge externe pour démarrer ou arrêter le signal.
Interface Sync Out: Connecter et envoyer l'horloge interne à un périphérique externe.
Commutateur Wave: Basculement entre l'onde en dents de scie et l'onde carrée sur l'oscillateur actuellement utilisé.
Potentiomètre Pitch: Potentiomètre avec un cran au centre qui contrôle la fréquence de l'oscillateur, avec une plage
de cinquièmes intervalles plus bas sur la gauche et de cinquièmes intervalles plus haut sur la moitié droite.
Potentiomètre Cutoff: Contrôlant la fréquence de coupure du filtre VCF passe-bas, plus la valeur du potentiomètre
est élevée, plus la fréquence de coupure est élevée.
Potentiomètre Resonance: Contrôlant l'amplitude du signal au point de fréquence de coupure, plus
la valeur du potentiomètre est élevée, plus le gain est fort.
Potentiomètre Depth: Contrôlant la profondeur de modulation appliquée par l'enveloppe à la
fréquence de coupure du VCF, plus la valeur du potentiomètre est élevée, plus la profondeur est
grande.

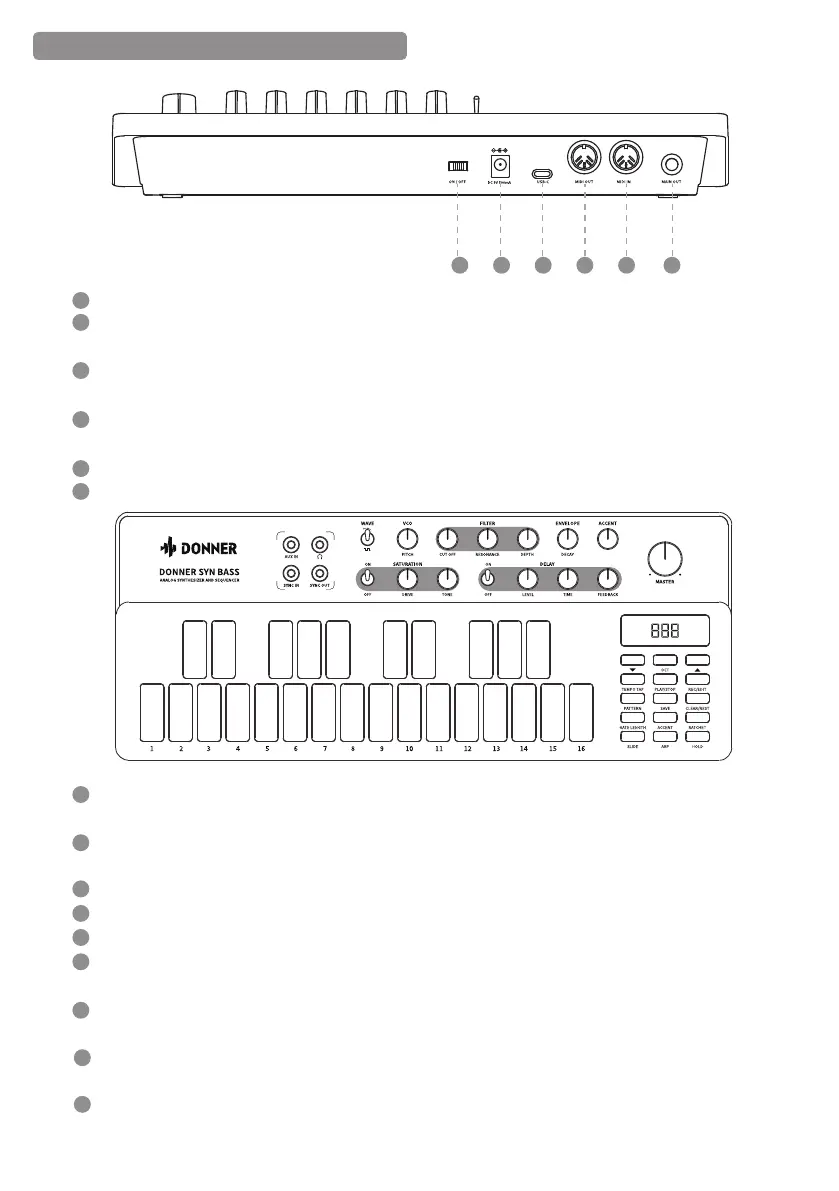

DESCRIPTION DU PANNEAU
2
1
3
4
5
6
2
1
3
4
5
9
7
8
6
