Donner B1 - Page 32

SYNC IN/OUT
SYNC IN:

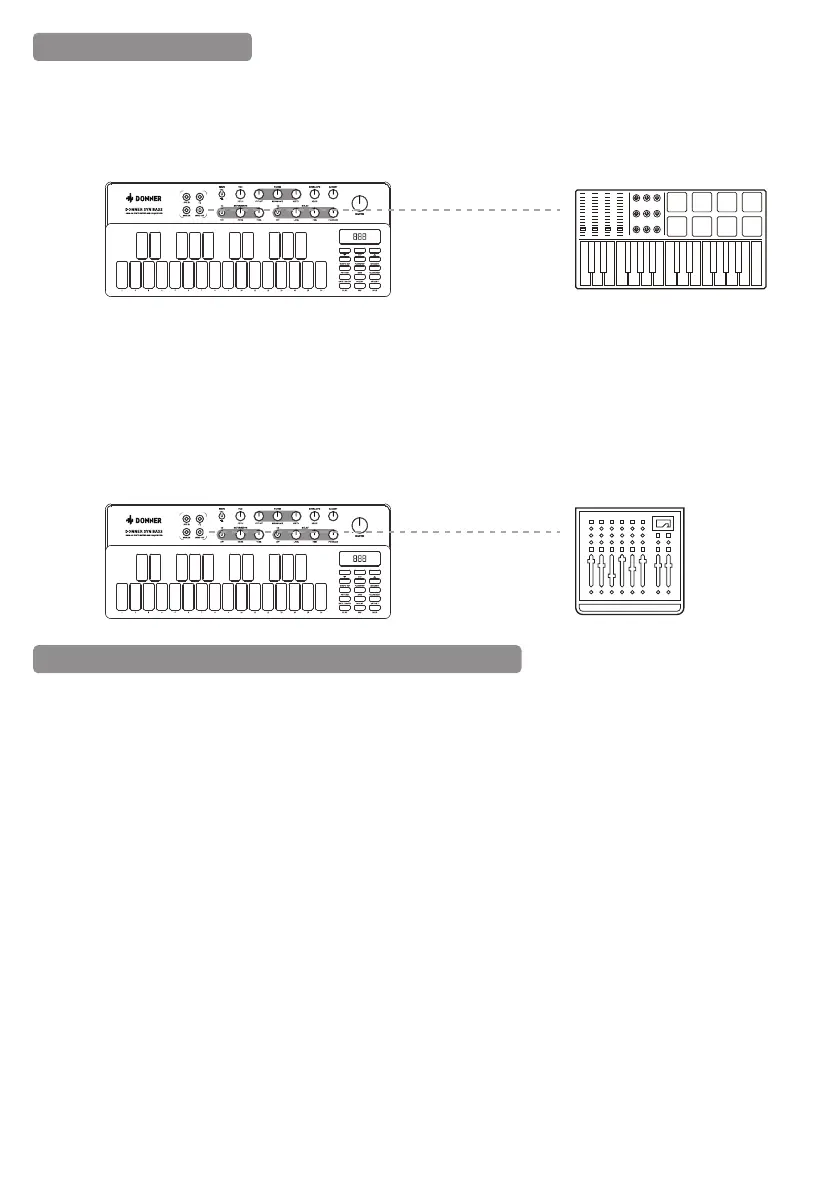

- Connectez le connecteur SYNC IN du B1 au connecteur SYNC OUT d'un périphérique externe avec un câble de
synchronisation, afin que le B1 puisse être synchronisé avec le signal d'impulsion du périphérique externe.
PARAMÈTRES LIÉS À LA SYNC IN/OUT
CLOCK SOURCE
- Pour utiliser SYNC IN, vous devez régler la source d'horloge sur TRG ou AUTO via « APP » ou
« Power On Commands », afin que le B1 puisse être synchronisé avec le périphérique externe.
- Notez que SYNC OUT est activé par défaut à tout moment, aucun réglage supplémentaire n'est
requis.
SYNC POLARITY
- Pour terminer la synchronisation du B1 avec des périphériques externes, la polarité de SYNC IN/OUT peut devoir
être définie de manière appropriée. Ce paramètre peut être modifié sur l'APP.
SYNC IN
- Rise-- Le B1 effectuera la synchronisation lorsque l'impulsion d'entrée atteindra le pic d'onde.
- Fall--Le B1 effectuera la synchronisation lorsque l'impulsion d'entrée atteindra le creux d'onde.
SYNC OUT
- Rise--Le B1 émettra une impulsion au pic d'onde.
-Fall--Le B1 émettra une impulsion au creux d'onde.
SYNC OUT:
- Connectez le connecteur SYNC OUT du B1 au connecteur SYNC IN d'un périphérique externe avec un câble de
synchronisation, afin que le B1 puisse émettre des impulsions et contrôler le périphérique externe.
- Notez que vous devez également régler la source d'horloge de l'appareil esclave sur TRG (ou SYNC IN) et vérifier si
les paramètres de type d'impulsion correspondent (1PPS/2PPQ/24PPQ/48PPQ, etc.) pour assurer un fonctionnement
correct.
SYNC IN SYNC OUT
SYNC IN SYNC OUT
