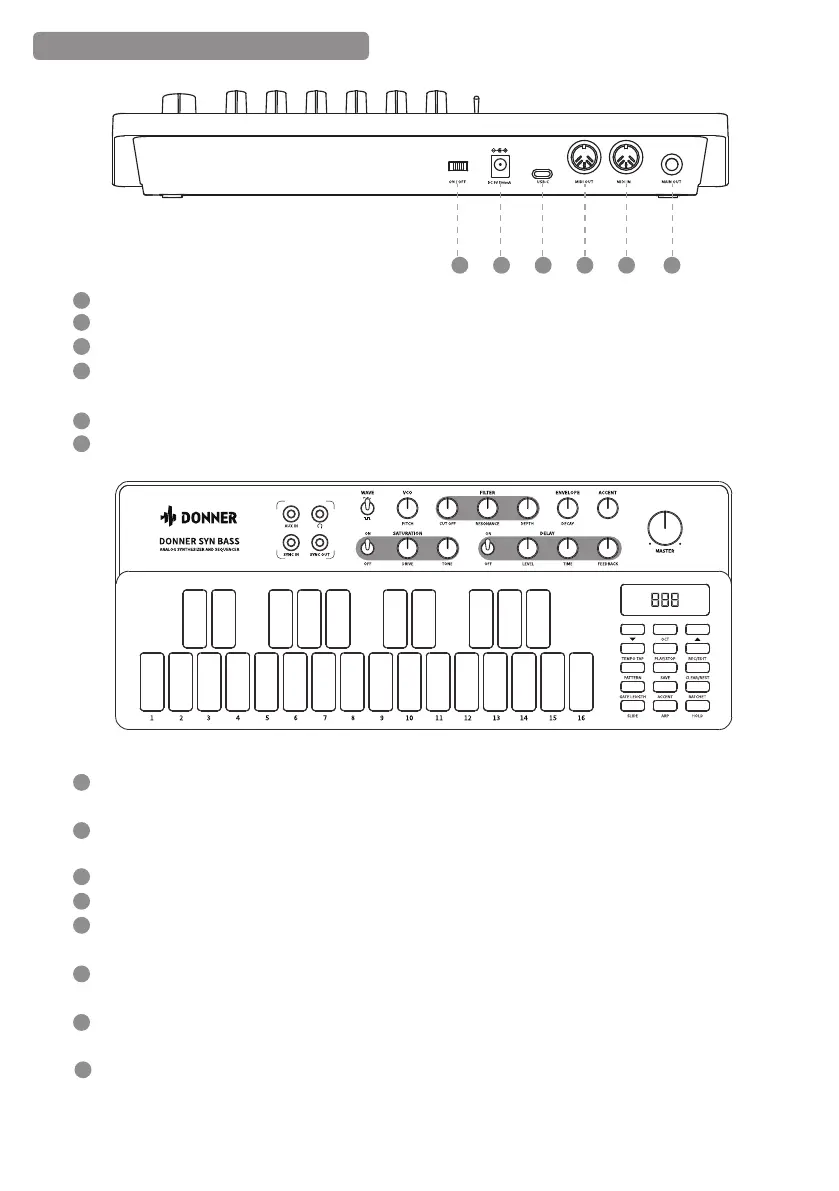

MAIN OUT: Uscita mono TS 1/4" che emette un segnale complessivo ed è controllata dalla manopola "Master".
MIDI IN: Ingresso MIDI che immette messaggi MIDI e può supportare l'uso di dispositivi esterni.
MIDI OUT: Uscita MIDI che consente di emettere il segnale MIDI del prodotto per controllare altri dispositivi MIDI.
Porta USB-C: Porta Tipo-C serve per collegarsi al computer host per gli aggiornamenti del firmware e per la
trasmissione dei dati MIDI.
Ingresso di Alimentazione: Ingresso di alimentazione DC 9V
Interruttore di Alimentazione: Serve per accendere/spegnere.
Presa Jack "AUX IN": Presa jack di segnale audio TS 1/8" utilizzata per collegare altri segnali audio e per
emettere un segnale misto con il suono del B1 attraverso il jack MAIN OUT e il jack PHONES.
Presa Jack per Cuffie: Presa jack di segnale audio 1/8" utilizzata per il collegamento dell'uscita cuffie. Girando la
manopola "Master" si regola il volume.
Presa jack "Sync In": Consente di collegare un orologio esterno per avviare o arrestare il segnale.
Presa jack "Sync Out": Consente di collegare e inviare l'orologio interno a un dispositivo esterno.
Interruttore "Wave": Consente di passare tra l'onda a dente di sega e l'onda quadra sull'oscillatore attualmente
utilizzato.
Manopola "Pitch": Potenziometro con un fermo alle 12 che controlla la frequenza dell'oscillatore, con un
intervallo di una quinta inferiore nella metà sinistra e di una quinta superiore nella metà destra.
Manopola "Cutoff": Serve per controllare la frequenza di taglio del filtro passa-basso VCF; maggiore è il valore
della manopola, maggiore è la frequenza di taglio.
Manopola "Resonance": Serve per controllare la potenza del segnale al punto della frequenza di taglio;
maggiore è il valore della manopola, maggiore è il guadagno.
