SYNC IN/OUT
SYNC IN:

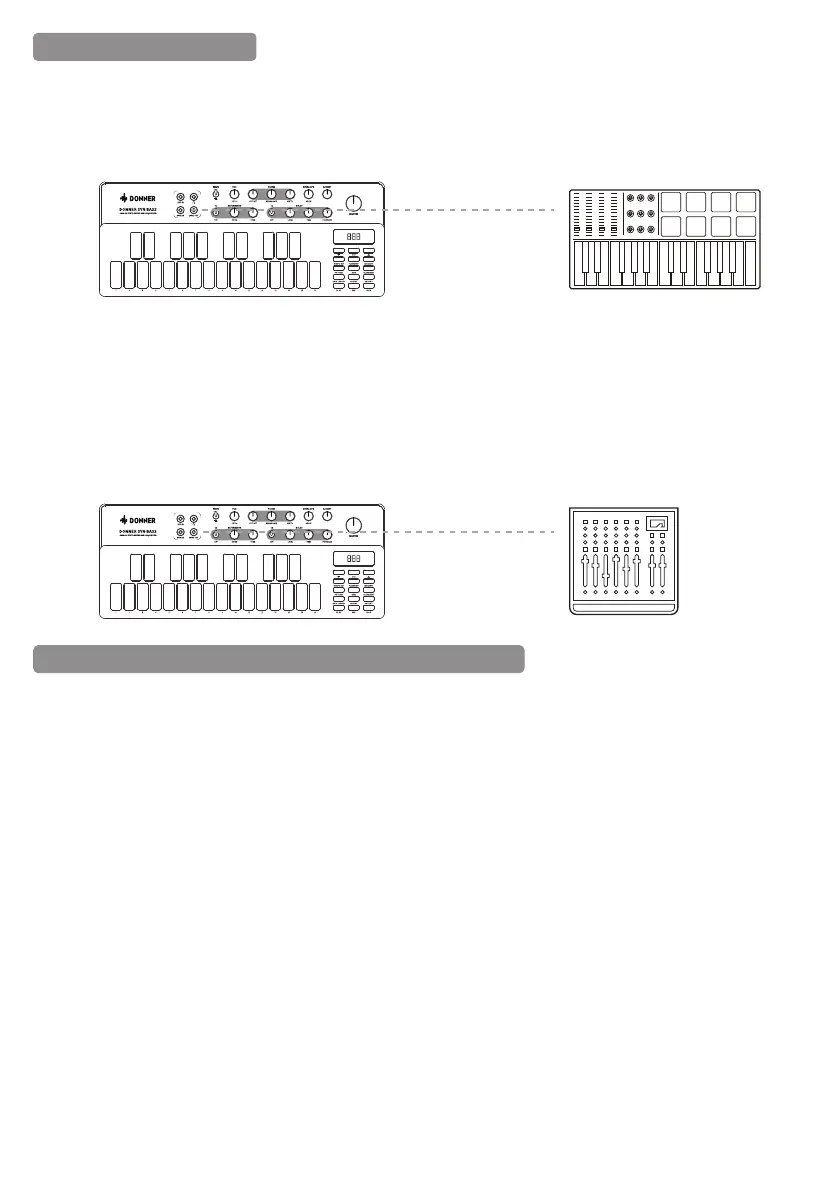

- Collegare la presa jack "SYNC IN" del B1 alla presa jack "Sync Out" di un dispositivo esterno con un cavo di
sincronizzazione (Sync Cable) in modo che il B1 possa sincronizzarsi con il segnale a impulsi del dispositivo esterno.
Impostazioni Relative a "SYNC IN/OUT"
Fonte di Orologio (Clock Source)
- Per utilizzare "SYNC IN", è necessario impostare "Clock Source" su "TRG" o "AUTO" tramite l'APP o i "Comandi di
Accensione" in modo che il B1 possa sincronizzarsi con dispositivi esterni.
- Nota Bene: "SYNC OUT" è sempre attiva per impostazione predefinita, non dover impostare più.
Polarità di Sincronizzazione (Sync Polarity)
- Per completare la sincronizzazione del B1 con dispositivi esterni, potrebbe essere necessario impostare la polarità
(polarity) di "SYNC IN/OUT" in modo appropriato.
- Si può modificare questa impostazione sull'APP.
SYNC IN
- Aumento: B1 eseguirà la sincronizzazione quando l'impulso di ingresso raggiunge al picco dell'onda.
- Caduta: B1 eseguirà la sincronizzazione quando l'impulso di ingresso raggiunge la depressione dell'onda.
SYNC OUT
- Aumento: B1 emetterà un impulso al picco dell'onda.
- Caduta: B1 emetterà un impulso alla depressione dell'onda.
SYNC OUT:
- Collegare la presa jack "SYNC OUT" del B1 alla presa jack "SYNC IN" di un dispositivo esterno con un cavo di
sincronizzazione (Sync Cable) in modo che il B1 possa emettere impulsi e controllare il dispositivo esterno.
- Nota Bene: È inoltre necessario impostare la fonte di orologio (Clock Source) del dispositivo slave su TRG (o
"SYNC IN") e controllare che le impostazioni del tipo di impulso corrispondano (1PPS/2PPQ/24PPQ/48PPQ, ecc.)
per garantire il corretto funzionamento.
