SYNC IN/OUT
SYNC IN:
- Conecte el conector SYNC IN del B1 al conector SYNC OUT de un dispositivo externo con un cable de
sincronización para que el B1 pueda sincronizarse con la señal de pulso del dispositivo externo.
AJUSTES RELACIONADOS DE SYNC IN/OUT
Fuente de Reloj
- Para emplear SYNC IN, necesita configurar la Fuente de Reloj a TRG o AUTO a través de la aplicación o los
comandos de encendido para que el B1 pueda sincronizarse con el dispositivo externo.
- Atención, SYNC OUT está habilitado por defecto en cualquier momento sin ajustes adicionales.
Polaridad de Sincronización
- Para completar la sincronización del B1 con el dispositivo externo, es necesario configurar la polaridad de SYNC
IN/OUT según convenga.
- Este ajuste se puede cambiar en la aplicación.
SYNC IN
- Subida -- B1 realizará la sincronización cuando el pulso de entrada alcance el pico de la onda.
- Caída -- B1 realizará la sincronización cuando el pulso de entrada alcance el valle de la onda.
SYNC OUT
- Subida -- B1 emitirá un pulso en el pico de la onda.
- Caída -- B1 emitirá un pulso en el valle de la onda.
SYNC OUT:
- Conecte el conector SYNC OUT del B1 al conector SYNC IN de un dispositivo externo con un cable de sincroni-
zación para que el B1 pueda emitir pulsos y controlar el dispositivo externo.
- Atención, también necesita establecer la fuente de reloj del dispositivo auxiliar a TRG (o SYNC IN) y comprobar si
los ajustes del tipo de pulso coinciden (1PPS/2PPQ/24PPQ/48PPQ, etc.) para garantizar un funcionamiento
correcto.

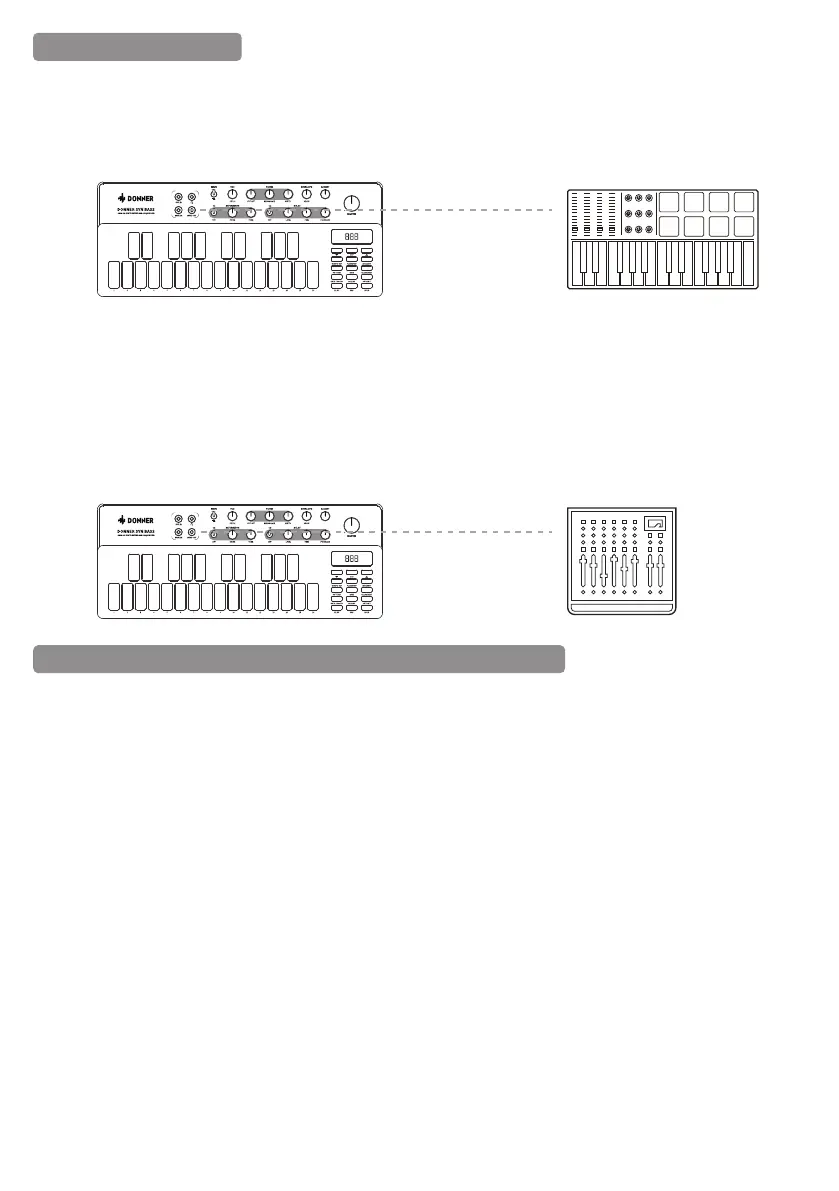

SYNC IN SYNC OUT
