2. Rückplatte des Rauchmelders montieren
Schrauben Sie die Rückplatte
mit den mitgelieferten
Schrauben am Montageort an.
VORSICHT:
Der Staubschutz schützt
das Geräts, wenn es nicht
in Betrieb ist. Nehmen Sie
den Staubschutz vor der
Inbetriebnahme ab.
3. Batterien einsetzen
Sind keine Batterien
eingesetzt, so setzen Sie sie
bitte wie folgt ein. Benutzen
Sie nur zugelassene
Panasonic CR123A, Sanyo
CR123A oder Duracell
DL123A Batterien. Waren
bereits Batterien eingesetzt,
so ziehen Sie den
Schutzstreifen zur
Aktivierung heraus.
VORSICHT:
Ohne Batterien kann das
Gerät nicht korrekt auf der
Montageplatte montiert
werden! (nur WS4916
australische Version).
4. Montage
• Melder installieren
Setzen Sie den Melder auf
der Montageplatte auf und
benutzen Sie die
Markierungen auf Melder
und Montageplatte zum
Ausrichten. Drücken Sie den
Melder leicht an und drehen
Sie ihn nach rechts, bis er
einrastet. Entfernen Sie die
seitliche Nase, um den
Melder zu arretieren
(optional).
• Abnehmen
Drücken Sie die Nase mit einem kleinen Schraubendreher ein. Drehen
Sie den Melder nach links, bis die Markierungen ausgerichtet sind.
Nehmen Sie den Melder ab.
Korrektur-Rückstellung durch Installateur
Reinigung oder Austausch der Rauchsensorkammer ändern das
Hintergrundsignal des Melders und die Driftkorrektur muss zurückgestellt
werden. Korrekturstörung ist einer der angezeigten Defekte mit
ausgeschalteter LED und ertönender Sirene.
1. Entfernen Sie die Batterien, dann schließen Sie die Melder-
Batteriekontakte für 5 Sekunden kurz, um das Gerät zu deaktivieren.
2. Setzen Sie die Batterien ein und halten Sie den Testknopf gedrückt.
3. Der Sabotagekontakt darf nicht gedrückt werden.
4. Die LED blinkt nach Ablauf von 5 Sekunden. Lassen Sie den Testknopf
innerhalb von 2 Sekunden los, wenn die LED blinkt.
5. Die LED blinkt für 1 Minute alle 2 Sekunden. Während dieses Zeitraums
muss der Melder montiert werden.
Gewähren Sie dem Melder weitere 2 Minuten für den Hintergrundtest.
6. Testen Sie den Melder zur Bestätigung des Normalbetriebs.
5. Gerät testen
HINWEIS: Die Notrufzentrale (sofern angeschlossen) muss vor dem
Test informiert werden. Hierdurch vermeiden Sie Fehlalarm und eine
unnötige Anfahrt der Notrufzentrale.
Halten Sie den Testknopf für wenigstens 5 Sekunden gedrückt. Die
Alarmauslösung wird durch die blinkende LED, Sirene und Übertragung des
Alarmsignals an die Alarmzentrale angezeigt. Der Melder stellt sich zurück,
wenn Sie den Testknopf loslassen.
HINWEIS: Gewähren Sie dem Melder wenigstens 20 Sekunden, um
wieder zu aktivieren und sich zurückzustellen. Benutzen Sie den
Testknopf nicht, wenn Sie Rauch wahrnehmen.
HINWEIS: Befindet sich der Melder während des Tests in einem der
folgenden Zustände, so löst er keinen Alarm aus.
• Sabotage, (Melder nicht auf Montageplatte installiert)
• Korrekturstörung
• Andere interne Fehlfunktionen, die einen Rauch- oder Wärmealarm
verhindern
HINWEIS: Die Rauchempfindlichkeit des installierten Melders kann
mit dem FSD-100 Rauchmelder-Tester gemessen werden, ohne ihn
abzunehmen oder einen Alarm auszulösen.
Zum Testen des Geräts mit dem FSD-100, stellen Sie den Tester
entsprechend der mitgelieferten Anleitung zum Auslesen von Geräten ein.
Drücken Sie den Testknopf auf dem Rauchmelder für 1 Sekunde, dann
lassen Sie ihn wieder los.
HINWEIS: Wird der Testknopf für 5 Sekunden oder länger gedrückt,
wird ein Alarm ausgelöst.
Halten Sie den Tester über die Mitte des Melders, warten Sie ab, bis Sie vom
Tester den Signalton hören, dann nehmen Sie ihn ab und die Informationen
können direkt abgelesen werden. Einzelheiten finden Sie in der mit dem
FSD-100 Rauchmelder-Tester mitgelieferten Anleitung.
6. Gerät registrieren
Die 6-stellige Seriennummer befindet sich auf der Rückseite des Gehäuses
des Rauchmelders und muss auf der Alarmzentrale mit der Installateur-
Programmierung registriert werden. Siehe Bedienungsanleitung für den
Empfänger für Einzelheiten. Für Standorttests nehmen Sie den Melder von
der Rückplatte für eine Sekunde ab (Sabotage), dann montieren Sie ihn
wieder. Warten Sie wenigstens 30 Sekunden auf das Testergebnis, bevor Sie
den Melder erneut aktivieren.

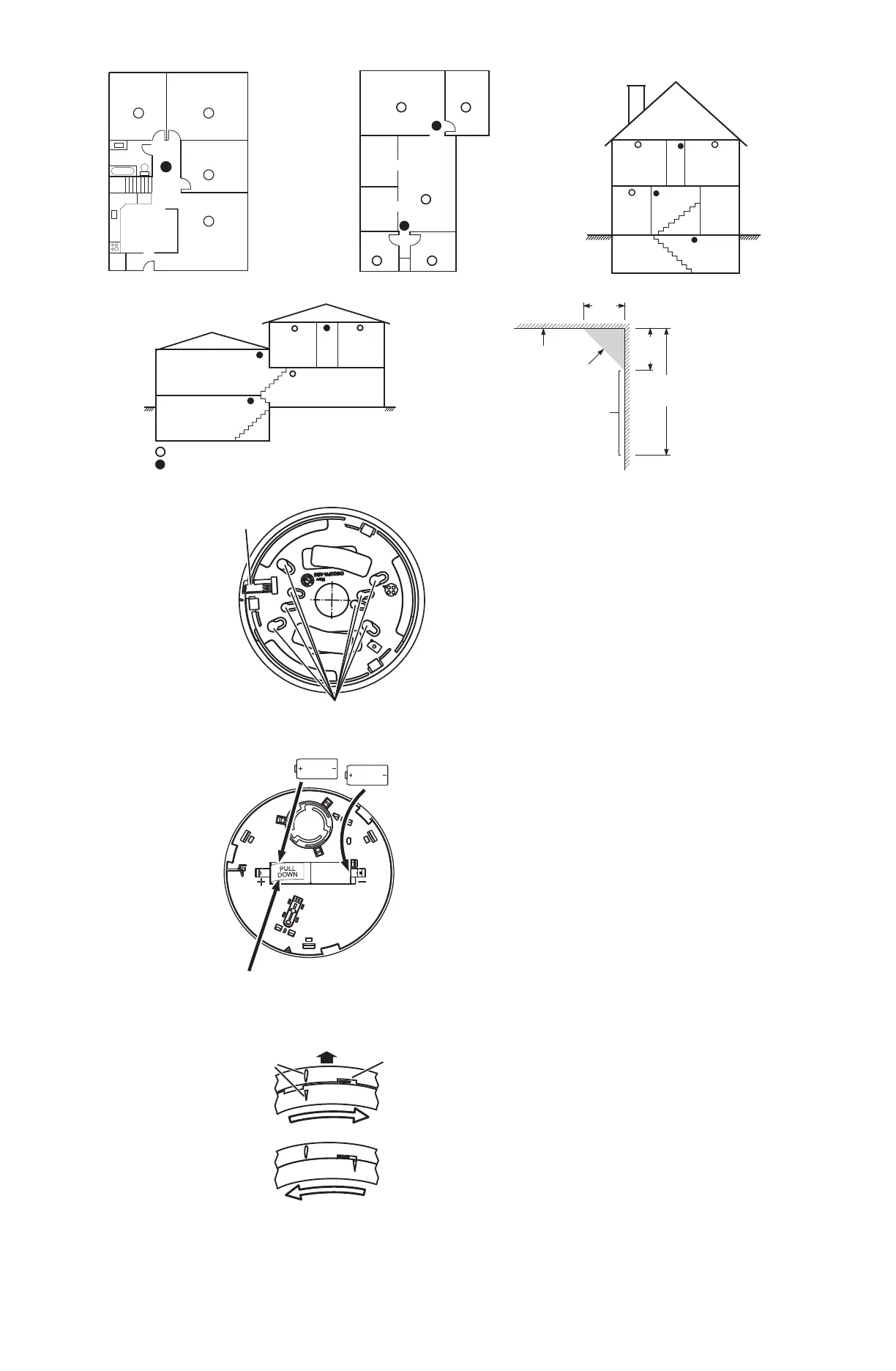

Schlafzimmer Schlafzimmer
Schlafzimmer
WohnzimmerKüche
Wohnzimmer 2
Schlafzimmer
Esszimmer
Wohnzimmer
Küche
Schlafzimmer Schlafzimmer
Schlafzimmer
Keller
Schlafzim-
Wohnzimmer
Esszimmer
Wohnzimmer
Gemeinschaftsraum
Rauchmelder für zusätzlichen Schutz
Rauchmelder für Mindestschutz
SPLIT-LEVEL-HAUS
Eingangs-
bereich
Schlafzimmer Schlafzimmer
Keller
Optional
NIEMALS
HIER
Zimmerdecke
Max.
10 cm
Max.
10 cm
Max.
30 cm
Hier akzeptabel
Wand
Oberkante Melder,
hier akzeptabel
HINWEIS: Maße an
nächster Kante
des Melders.
Montagebohrung
Verschluss
Zuerst
einsetzen
Nase
HERUNTERDRÜCKEN
Zuletzt
einsetzen
3V CR123A
3V CR123A
SCHLIEßEN
ÖFFNEN
Einstell-
markierungen
Nasen
Rückplatte
Montagefläche
Melder
