Dual C 844 - Device Control System; Processor, Inputs, and DLL

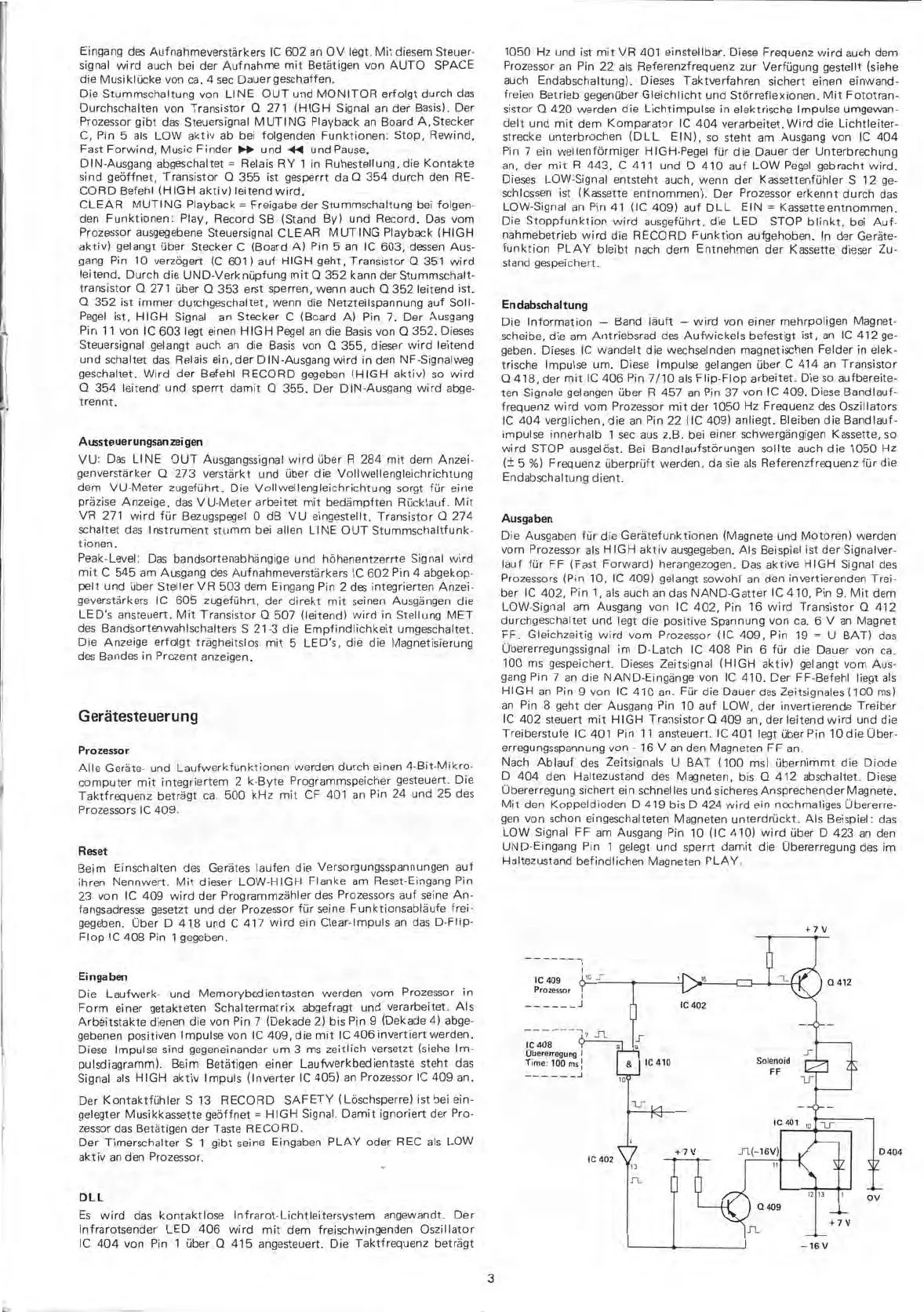

Eingang des
Aufnahmeverstärkers IC 602
an OV legt.
Mit diesem Steuer-
signal wird auch
bei der Aufnahme mit Betätigen von AUTO
SPACE
die Musiklücke von ca. 4 sec
Dauer geschaffen.
Die
Stummschaltung von LINE OUT und MONITOR erfolgt durch das
Durchschalten von Transistor Q 271 (HIGH Signal an der
Basis). Der
Prozessor gibt das
Steuersignal MUTING Playback an Board A. Stecker
C. Pin 5 als LOW aktiv ab bei folgenden Funktionen: Stop, Rewind,
Fast
Forwind, Music Finder N und 41 und Pause.
DIN-Ausgang abgeschaltet = Relais RY 1 in Ruhestellung, die Kontakte
sind geöffnet,
Transistor 0 355 ist gesperrt da 0 354 durch den RE -
CORD Befehl (HIGH
aktiv) leitend wird.
CLEAR MUTING Playback =
Freigabe der Stummschaltung bei folgen-
den Funktionen: Play, Record
SB (Stand By) und Record. Das vom
Prozessor ausgegebene Steuersignal CLEAR MUTING Playback
(HIGH
aktiv)
gelangt über
Stecker C
(Board A)
Pin 5 an IC
603,
dessen Aus-
gang Pin 10
verzögert
(C 601) auf HIGH geht, Transistor
0
351 wird
leitend. Durch die UND -Verknüpfung
mit 0352 kann der Stummschalt-
transistor Q 271 über
0
353 erst
sperren, wenn auch 0352 leitend ist.
Q 352 ist immer durchgeschaltet, wenn
die Netzteilspannung auf Soll -
Pegel
ist, HIGH Signal an Stecker C (Board A) Pin 7. Der
Ausgang
Pin
11 von IC 603 legt einen HIGH Pegel an die Basis von Q 352.
Dieses
Steuersignal gelangt auch an die Basis von Q 355, dieser wird
leitend
und
schaltet das Relais ein, der DIN-Ausgang wird in den NF -Signalweg
geschaltet. Wird der Befehl RECORD
gegeben (HIGH aktiv) so wird
Q 354 leitend und
sperrt damit 0 355. Der DIN-Ausgang wird abge-
trennt.
Aussteuerungsan zeigen
VU: Das LINE OUT Ausgangssignal wird über R 284 mit dem Anzei-
genverstärker Q 273 verstärkt und über die Vollwellengleichrichtung
dem
VU-Meter zugeführt. Die Vollwellengleichrichtung sorgt für eine
präzise Anzeige, das
VU-Meter arbeitet mit bedämpften Rücklauf. Mit
VR
271 wird für Bezugspegel 0 dB VU
eingestellt. Transistor Q 274
schaltet das Instrument stumm
bei allen LINE OUT
Stummschaltfunk-
tionen.
Peak-Level: Das
bandsortenabhängige und höhenentzerrte Signal
wird
mit C 545 am
Ausgang des Aufnahmeverstärkers
IC 602 Pin 4 abgekop-
pelt und
über Steller VR 503 dem Eingang
Pin 2 des integrierten Anzei-
geverstärkers IC 605
zugeführt, der direkt mit
seinen Ausgängen die
LED's ansteuert. Mit
Transistor Q 507
(leitend) wird in Stellung
MET
des
Bandsortenwahlschalters S 21-3 die
Empfindlichkeit
umgeschaltet.
Die Anzeige
erfolgt trägheitslos
mit 5 LED's, die die
Magnetisierung
des Bandes in
Prozent anzeigen.
Gerätesteuerung
Prozessor
Alle Geräte-
und
Laufwerkfunktionen
werden durch
einen
4 -Bit
-Mikro-
computer mit
integriertem 2 k
-Byte
Programmspeicher
gesteuert. Die
Taktfrequenz
beträgt
ca. 500
kHz mit CF
401 an
Pin 24 und
25 des
Prozessors IC 409.
Reset
Beim Einschalten
des Gerätes
laufen die
Versorgungsspannungen auf
ihren
Nennwert. Mit dieser
LOW-HIGH
Flanke am
Reset-Eingang
Pin
23 von IC
409 wird
der
Programmzähler des
Prozessors auf
seine An-
fangsadresse gesetzt und
der
Prozessor für
seine
Funktionsabläufe frei-
gegeben.
Über D
418 und C
417 wird ein
Clear-Impuls an das D
-Flip -
Flop IC 408 Pin
1 gegeben.
Eingaben
Die Laufwerk-
.und
Memorybedientasten werden
vom
Prozessor in
Form
einer getakteten
Schaltermatrix abgefragt
und
verarbeitet. Als
Arbeitstakte dienen die von Pin 7
(Dekade
2) bis Pin 9
(Dekade 4) abge-
gebenen positiven
Impulse von IC
409, die mit
1C406 invertiert werden.
Diese Impulse sind gegeneinander um 3
ms
zeitlich versetzt
(siehe Im-
pulsdiagramm). Beim Betätigen
einer
Laufwerkbedientaste steht das
Signal als HIGH
aktiv
Impuls
(Inverter IC 405) an
Prozessor IC
409 an.
Der
Kontaktfühler S
13 RECORD
SAFETY
(Löschsperre) ist bei ein-
gelegter Musikkassette
geöffnet =
HIGH Signal. Damit ignoriert
der
Pro-
zessor das Betätigen der
Taste RECORD.
Der
Timerschalter S 1 gibt
seine
Eingaben
PLAY
oder
REC als LOW
aktiv an den
Prozessor.
DLL
Es wird das kontaktlose Infrarot-Lichtleitersystem angewandt. Der
Infrarotsender LED
406
wird mit dem freischwingenden
Oszillator
IC
404 von Pin 1
über 0
415
angesteuert. Die
Taktfrequenz beträgt
1050 Hz und ist mit VR
401 einstellbar. Diese Frequenz wird auch dem
Prozessor an Pin 22
als Referenzfrequenz zur
Verfügung gestellt (siehe
auch Endabschaltung). Dieses
Taktverfahren sichert einen
einwand-
freien Betrieb gegenüber
Gleichlicht und Störreflexionen.
Mit Fototran-
sistor 0
420 werden die Lichtimpulse in elektrische Impulse umgewan-
delt und mit dem
Komparator IC 404 verarbeitet. Wird die Lichtleiter -
strecke
unterbrochen (DLL
EIN), so steht am
Ausgang von IC 404
Pin 7 ein
wellenförmiger HIGH -Pegel für die Dauer
der Unterbrechung
an,
der mit R 443, C 411 und D 410
auf LOW Pegel gebracht wird.
Dieses
LOW-Signal entsteht auch,
wenn der Kassettenfühler S
12 ge-
schlossen
ist (Kassette entnommen).
Der Prozessor erkennt durch
das
LOW-Signal an Pin 41 (IC
409) auf DLL EIN =
Kassette entnommen.
Die Stoppfunktion wird
ausgeführt, die LED
STOP blinkt, bei Auf-
nahmebetrieb
wird die RECORD Funktion
aufgehoben. In der Geräte-
funktion PLAY bleibt
nach dem Entnehmen der
Kassette dieser Zu-
stand gespeichert.
En
dabschaltung
Die Information
— Band läuft — wird von
einer mehrpoligen Magnet-
scheibe, die
am Antriebsrad des
Aufwickels befestigt ist, an
IC 412 ge-
geben. Dieses IC wandelt die
wechselnden magnetischen
Felder in elek-
trische Impulse um.
Diese Impulse gelangen über C 414 an
Transistor
Q 418, der mit IC 406
Pin 7/10 als Flip -Flop arbeitet. Die
so aufbereite-
ten Signale gelangen über R
457 an Pin 37 von IC 409. Diese
Bandlauf-
frequenz wird vom Prozessor mit
der 1050 Hz Frequenz des Oszillators
IC 404 verglichen,
die an Pin 22 (IC 409) anliegt.
Bleiben die Bandlauf-
impulse innerhalb 1 sec aus z.B. bei
einer schwergängigen Kassette, so
wird STOP ausgelöst. Bei
Bandlaufstörungen sollte auch die 1050 Hz
(± 5
%)
Frequenz
überprüft werden,
da
sie als
Referenzfrequenz für die
Endabschaltung dient.
Ausgaben
Die Ausgaben für die Gerätefunktionen (Magnete und
Motoren) werden
vom
Prozessor als HIGH aktiv ausgegeben. Als Beispiel ist der Signalver-
lauf für FF
(Fast Forward) herangezogen. Das aktive HIGH
Signal des
Prozessors (Pin 10, IC 409) gelangt sowohl an den invertierenden Trei-
ber IC 402, Pin 1, als
auch an das NAND-Gatter IC 410, Pin 9. Mit dem
LOW-Signal am Ausgang von IC
402, Pin 16 wird Transistor 0 412
durchgeschaltet
und legt die positive Spannung von
ca. 6 V an Magnet
FF.
Gleichzeitig wird
vom
Prozessor (IC 409,
Pin 19 = U BAT)
das
Übererregungssignal im
D-Latch IC 408 Pin
6 für die Dauer
von ca.
100 ms gespeichert. Dieses
Zeitsignal (HIGH aktiv) gelangt vom Aus-
gang Pin 7 an die
NAND-Eingänge von IC 410. Der FF-Befehl liegt
als
HIGH an
Pin 9
von IC 410
an. Für die Dauer des Zeitsignales
(100
ms)
an Pin
8 geht der Ausgang Pin 10
auf LOW, der invertierende
Treiber
IC 402 steuert mit HIGH Transistor 0409
an, der leitend wird und die
Treiberstufe IC 401 Pin 11
ansteuert. IC 401 legt über Pin 10 die Über-
erregungsspannung von - 16 V an den Magneten FF an.
Nach Ablauf des
Zeitsignals U BAT (100 ms)
übernimmt die Diode
D 404 den
Haltezustand des Magneten, bis 0
412 abschaltet. Diese
Übererregung sichert ein schnelles
und sicheres Ansprechender Magnete.
Mit den
Koppeldioden D 419 bis D 424 wird ein
nochmaliges Übererre-
gen
von schon eingeschalteten
Magneten unterdrückt. Als Beispiel :
das
LOW Signal FF am
Ausgang Pin 10 (IC 410)
wird über D 423 an den
UND -Eingang Pin 1
gelegt und sperrt damit die
Übererregung des im
Haltezustand befindlichen Magneten PLAY.
IC
408
Ubererregung
Time:
100
ms
+ 7 V
3
