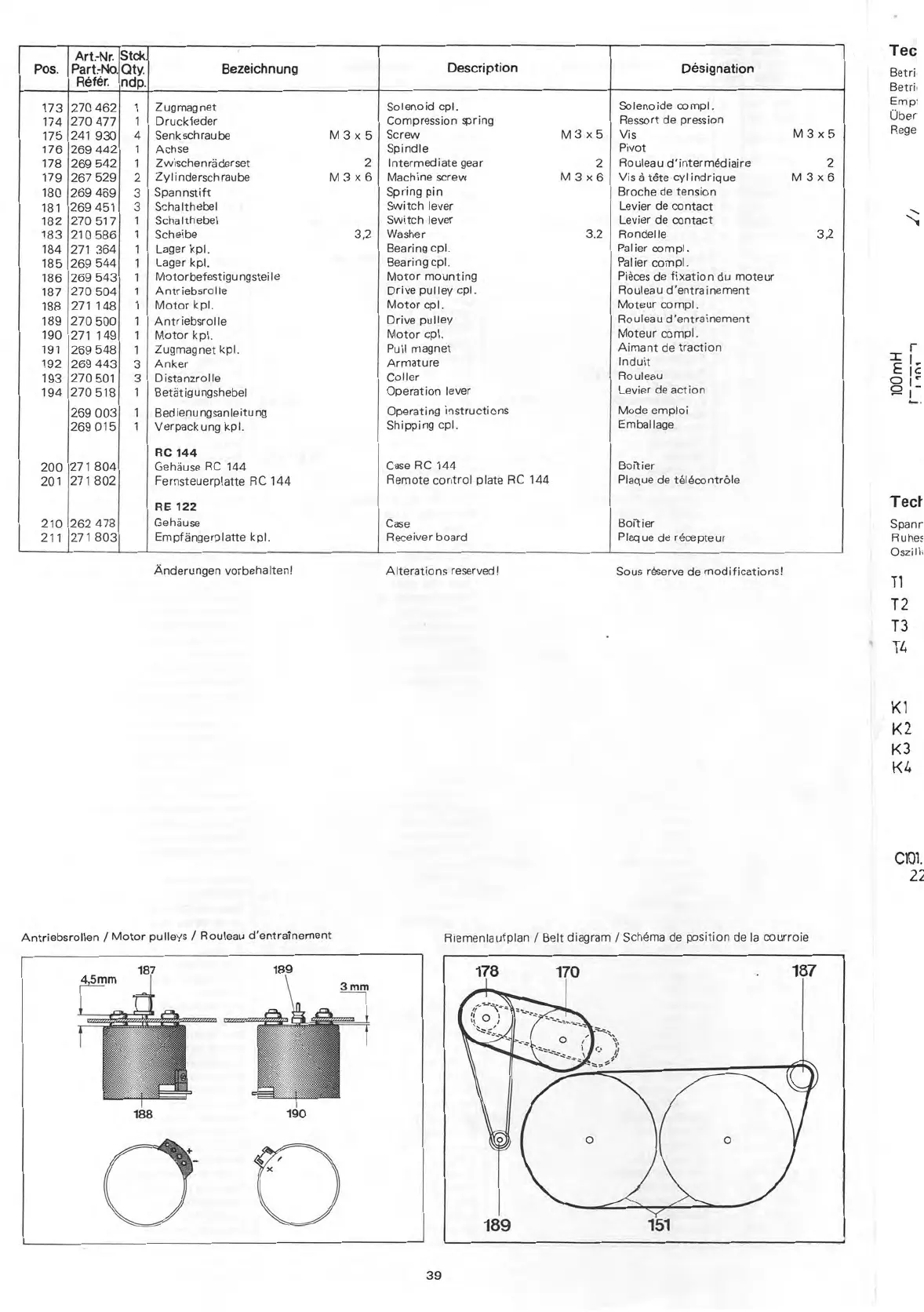

Dual C 844 - Page 39

Pos.
Art-Nr.
Part7No.
RAfär.
Stck
Qty.
ndp.
Bezeichnung
Description
Designation
173 270 462
1
Zugmagnet
Solenoid cpl.
Solenoide
compl .
174 270 477
1 Druckfeder
Compression
spring Ressort de pression
175 241 930
4 Senkschraube M 3
x 5
Screvv
M 3 x 5
Vis
M
3 x 5
176 269 442
1 Achse
Spindle
Pivot
178 269 542
1 Zwischenräderset
2 Intermediate
gear
2 Rouleau
d'intermädiaire 2
179 267
529 2 Zylinderschraube M 3 x 6
Machine screw
M 3 x 6 Vis ä täte cyl indrique M
3 x 6
180 269 469 3
Spannstift
Spring pin Broche de tension
181 269 451
3
Schalthebel
Switch lever Levier de contact
182
270 517
1
Schalthebel
Switch
lever
Levier de contact
183
210 586 1
Scheibe
3,2 Washer 3.2 Rondelle
32
184 271
364 1
Lager kpl.
Bearing cpl.
Pal
ier compl .
185 269
544
1
Lager kpl.
Bearing cpl.
Palier compl.
186 269 543
1
Motorbefestigungsteile Motor mounting Pieces de fixation du
moteur
187
270 504
1
Antriebsrolle Drive pul
ley cpl. Rouleau
d'entrainement
188
271
148 1
Motor
kpl.
Motor cpl . Moteur compl.
189 270 500 1 Antriebsrolle
Drive
pulley
Rouleau d'entrainement
190 271
149 1 Motor kpl.
Motor
cpl.
Moteur compl
.
191 269
548 1 Zugmagnet kpl.
Pull
magnet
Aimant de traction
192
269 443 3 Anker
Armature
Indult
193
270 501 3
Distanzrolle
Coller
Rouleau
194 270 518 1 Betätigungshebel
Operation
lever
Levier
de action
269 003
1 Bedienungsanleitung
Operating
instructions
Mode emploi
269
015 1 Verpackung kpl.
Shipping
cpl.
Emballage
RC
144
200
271
804
Gehäuse RC 144
Case RC 144
Bortier
201
271 802
Fernsteuerplatte RC 144
Remote control plate RC 144 Plaque de
täläconträle
RE
122
210 262 478
Gehäuse
Case Bortier
211 271
803
Empfängerplatte kpl.
Receiver
board
Plaque de
räcepteur
Änderungen vorbehalten!
Antriebsrollen /
Motor
pulleys /
Rouleau
d'entrainement
Alterations
reserved!
Sous räserve de modifications!
Riemenlaufplan / Belt diagram /
Sch6rna de position
de la courroie
