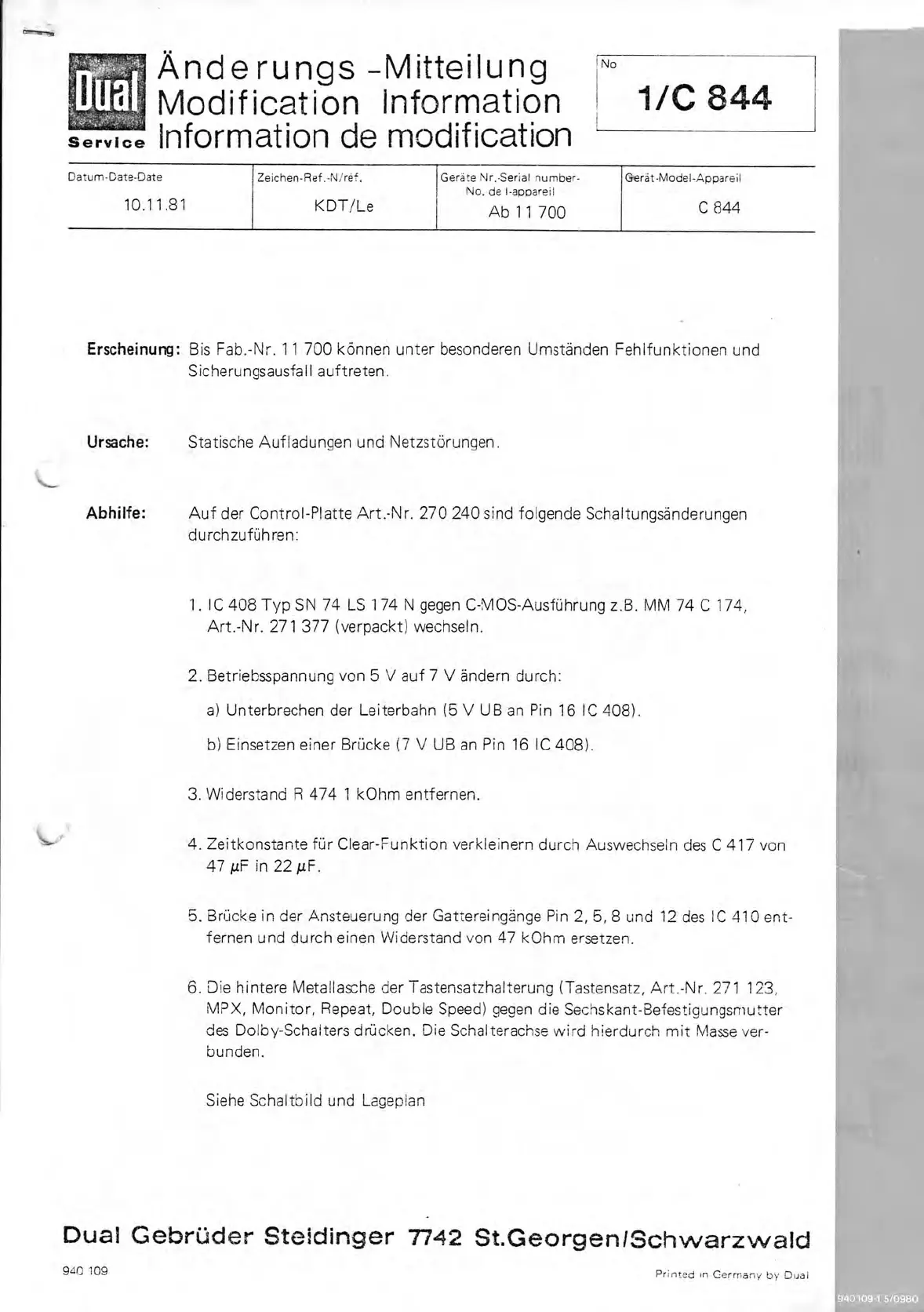

Dual C 844 - Page 42

Service
Änderungs
-Mittei
lung
Modification
Information
Information de
modification
Na
1/C 844
Datum -Date -Date
Zeichen-Ref.-N/ref. Geräte Nr.-Serial number-
Gerät-Model-Appareil
Na.
de
1-appareil
10.11.81
KDT/Le
Ab
11
700
C844
Erscheinung: Bis Fab.-Nr. 11 700 können unter
besonderen
Umständen
Fehlfunktionen und
Sicherungsausfall auftreten.
Ursache:
Statische Aufladungen und Netzstörungen.
Abhilfe: Auf der Control-Platte Art.-Nr.
270
240 sind
folgende
Schaltungsänderungen
durchzuführen:
1. IC 408 Typ SN
74 LS 174 N gegen C-MOS-Ausführung z.B.
MM 74 C 174,
Art.-Nr. 271 377 (verpackt) wechseln.
2. Betriebsspannung von 5 V auf 7 V ändern durch:
a) Unterbrechen
der Leiterbahn (5 V UB an Pin 16 IC
408).
b) Einsetzen
einer Brücke (7 V UB
an Pin
16 IC
408).
3. Widerstand R 474 1 kOhm entfernen.
4. Zeitkonstante für Clear-Funktion
verkleinern
durch
Auswechseln des C 417 von
47 s.tiF in 22 F.
5. Brücke in
der Ansteuerung der
Gattereingänge Pin 2, 5, 8 und 12
des IC 410 ent-
fernen und durch einen Widerstand von 47
kOhm
ersetzen.
6.
Die hintere Metallasche der
Tastensatzhalterung
(Tastensatz,
Art.-Nr. 271 123,
MPX, Monitor,
Repeat, Double Speed) gegen
die Sechskant
-Befestigungsmutter
des
Dolby-Schalters
drücken. Die
Schalterachse
wird hierdurch
mit Masse ver-
bunden.
Siehe Schaltbild
und
Lageplan
Dual
Gebrüder
Steldinger
7742
St.GeorgeniSchwarzwald
940
109
