DLM 4601-5101T-5301-5301P-5301E CORTA-RELVAS

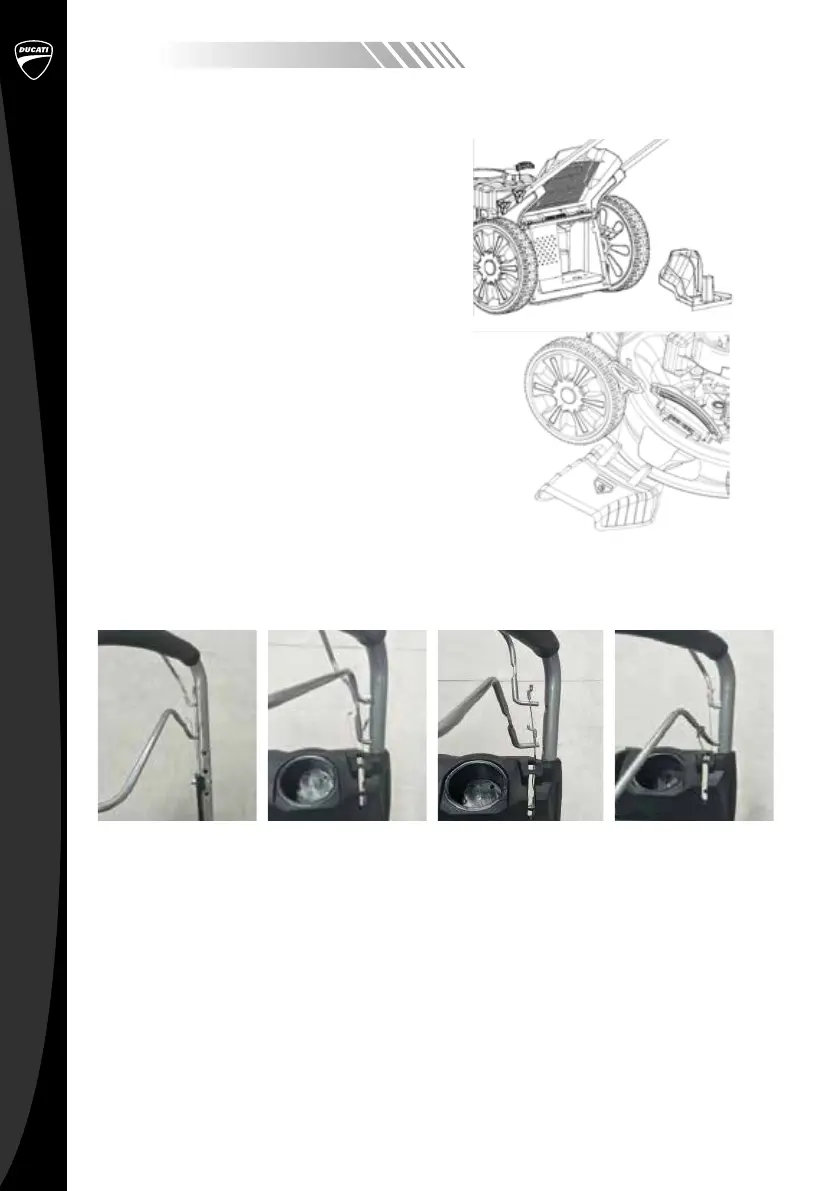

Montagem do tampão mulching*
1. Remova o saco de grama.
2. Empurre o tampão de cobertura de plástico
para dentro do tubo de descarga até que esteja
travado no lugar.
3. Em seguida, solte a aba, ela se fechará para
cobrir o tampão de cobertura morta.
* Dependendo do modelo
Montagem da calha de descarga lateral
NOTA: Quando usar a função de descarga lateral.
Primeiro, remova o saco de grama e tampe o
tampão de cobertura morta.
1. Levante a tampa de descarga lateral com uma
mão e enganche no duto de descarga lateral com
a outra mão.
2. Solte a tampa de descarga lateral para prender
o duto na posição.
Instale cabos e painel de controle*
Com o seu cortador de grama, os dois cabos devem ser instalados. Por favor, proceda da
seguinte forma:
* Dependendo do modelo
1. O cabo longo
controla a
autopropulsão e
é para a alavanca
autopropelida, o
cabo curto é para a
alavanca do freio.
2. Instale o porta-
copos e insira o cabo
curto para a alavanca
do freio através do
orifício no porta-copos
e o cabo longo para a
alavanca automotora
atrás do porta-copos.
3. Solte a alavanca
do freio e a alavanca
de autotransmissão
de suas respectivas
ancoragens. Insira a
extremidade do cabo
autopropelido longo
no orifício fornecido na
alavanca autopropelida.
Passe a extremidade
do cabo curto da
alavanca do freio pelo
orifício na alavanca do
freio.
4. Recoloque a
alavanca do freio e a
alavanca de auto-
acionamento no
respectivo orifício no
suporte de retenção
superior.
