Dutailier E8040C5 - Step 1: Install Corner Blocks; Step 2: Install Crossbars

Page /
C-
D-
K
DETAIL K
4
10
9
25
4
F
DETAIL F
14
14
12
13
14
10
8
25
4
10
9
7
10

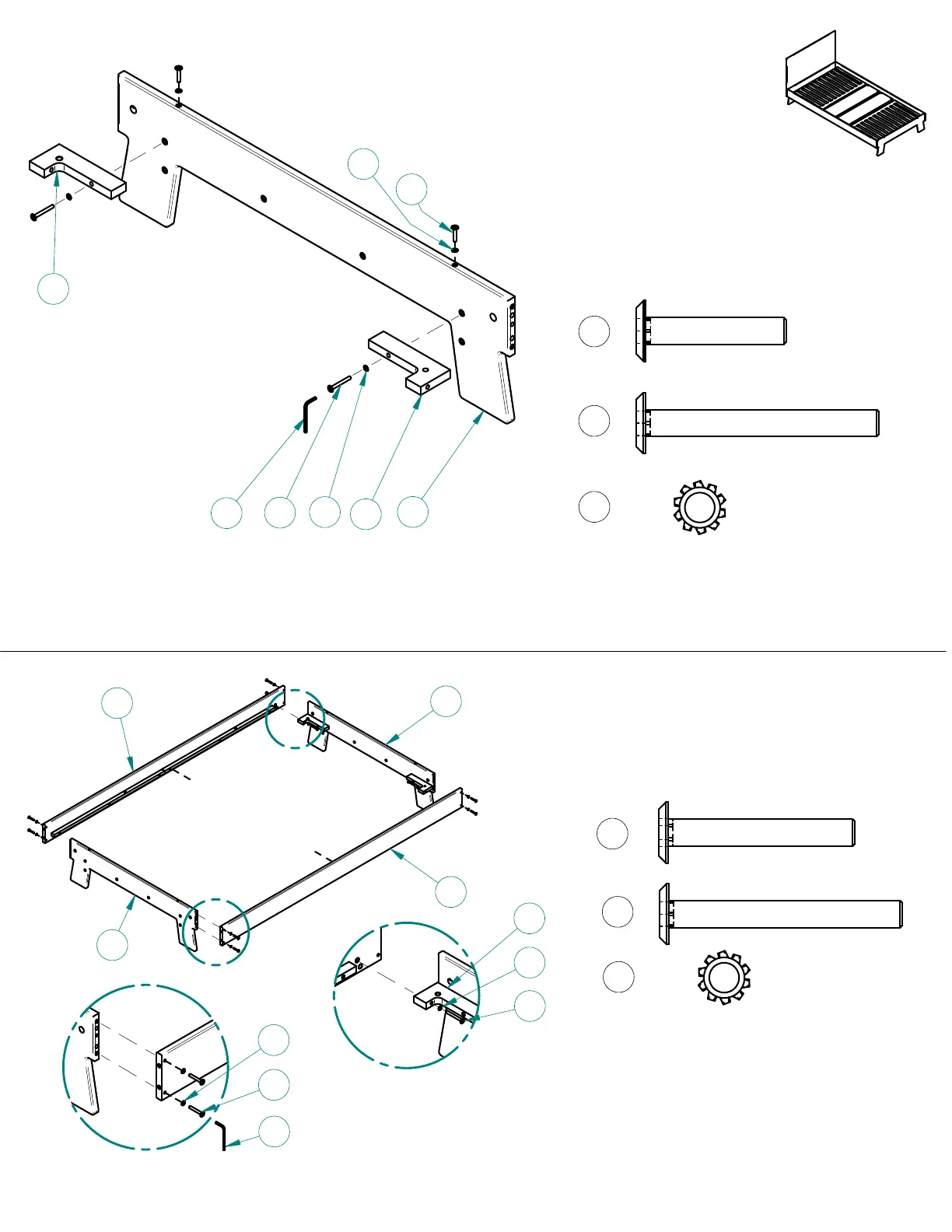

ÉTAPE 3
-Fixer les blocs de coin #4 à seulement une
patte #14 en utilisant les vis #9 et les rondelles
d'arrêt #10.
-Pour cacher les 2 trous sur le dessus de la pattes, visser
2 vis #7 avec 2 rondelles d'arrêt #10.
STEP 3
-Install corner blocks #4 to only one
leg #14 by using screws #9 and lock washers #10.
- Use screws #7 and lock washers #10 to hide
both holes on top of the leg.
9
10
7
ÉTAPE 4
-Fixer les traverses #12 et #13 aux pattes
#14 en utilisant les vis #8 et les rondelles
d'arrêt #10. (voir DETAIL K)
-Fixer les traverses #12 et #13 aux blocs
de coin #4 en utilisant les
vis #9 et les rondelles d'arrêt #10.
(voir DETAIL F)
STEP 4
-Install crossbars #12 and #13 to legs #14 by
using screws #8 and lock washers #10.
(see DETAIL K)
-Install crossbars #12 and #13 to corner
blocks #4 by using screws #9 and
lock washers #10. (see DETAIL F)
*Attention à l'orientation des
pièces lors de l'assemblage.
*Pay attention to parts orientation
when assembling the product.
9
10
8
11
