Page /
E-
F-
L
DETAIL L
561 1/4''; mm
25
1''; mm
Placer ce côté de couchette #19
sur les blocs de coin #4 .
*Attention à l'orientation des pièces lors de l'assemblage.
Installer les côtés de couchette #19 avec les parties les
plus larges vers l'intérieur.
*Pay attention to parts orientation when assembling the
product.
Install crib sides #19 with the biggest parts inward.
Put this crib side #19 on
corner blocks #4
12
*
*
*
*
13
12
18
16
17
10
7
15
25
8
10
14

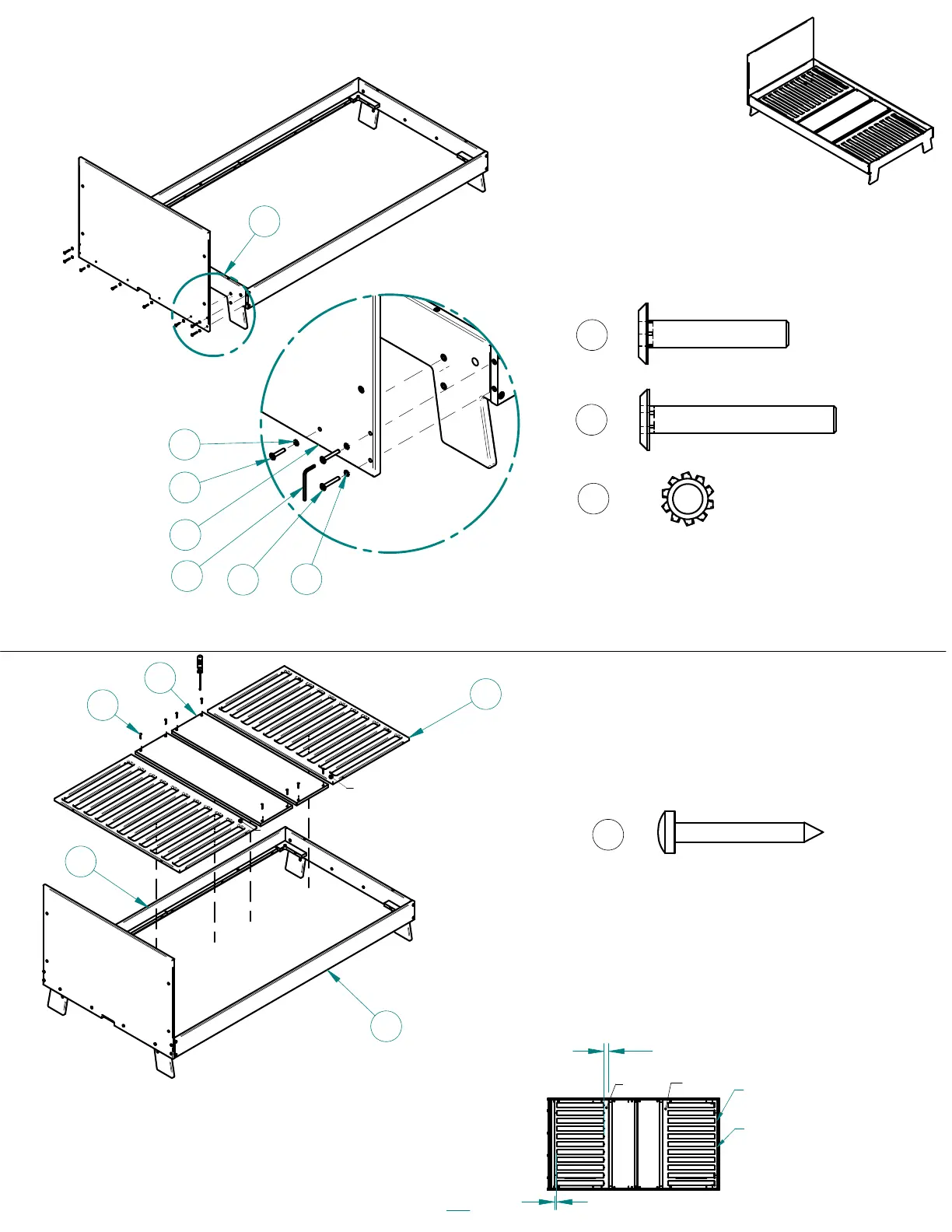

ÉTAPE 6
-Déposer les côtés de couchette #17 et les supports
de matelas #16 sur les traverses #12 et #13. Fixer les
panneaux de support de matelas #16 aux traverses #12
et #13 en utilisant les vis #18 et un tournevis Phillips.
STEP 6
-Put crib sides #17 and mattress support panels
#16 on crossbars #12 and #13. Install mattress
support panels #16 to crossbars #12 and #13
by using screws #18 with a Phillips screwdriver.
18
ÉTAPE 5
-Fixer le support de matelas #15 à la patte
#14 sans bloc de coin. Utiliser les vis #8 avec
les rondelles d'arrêt #10 aux extrémités et les vis
#7 avec les rondelles d'arrêt #10 au centre.
STEP 5
-Install mattress support #15 to the leg
#14 without corner block. Use screws #8 with
lock washers #10 for both ends and
screws #7 with lock washers #10 for center.
STEP 7
-A last verification of the bed should be done.
Make sure everything is correctly tightened.
ÉTAPE 7
-Faire une dernière vérification du montage
du lit. Assurez-vous que tout est bien serré.
10
7
8
