Русский

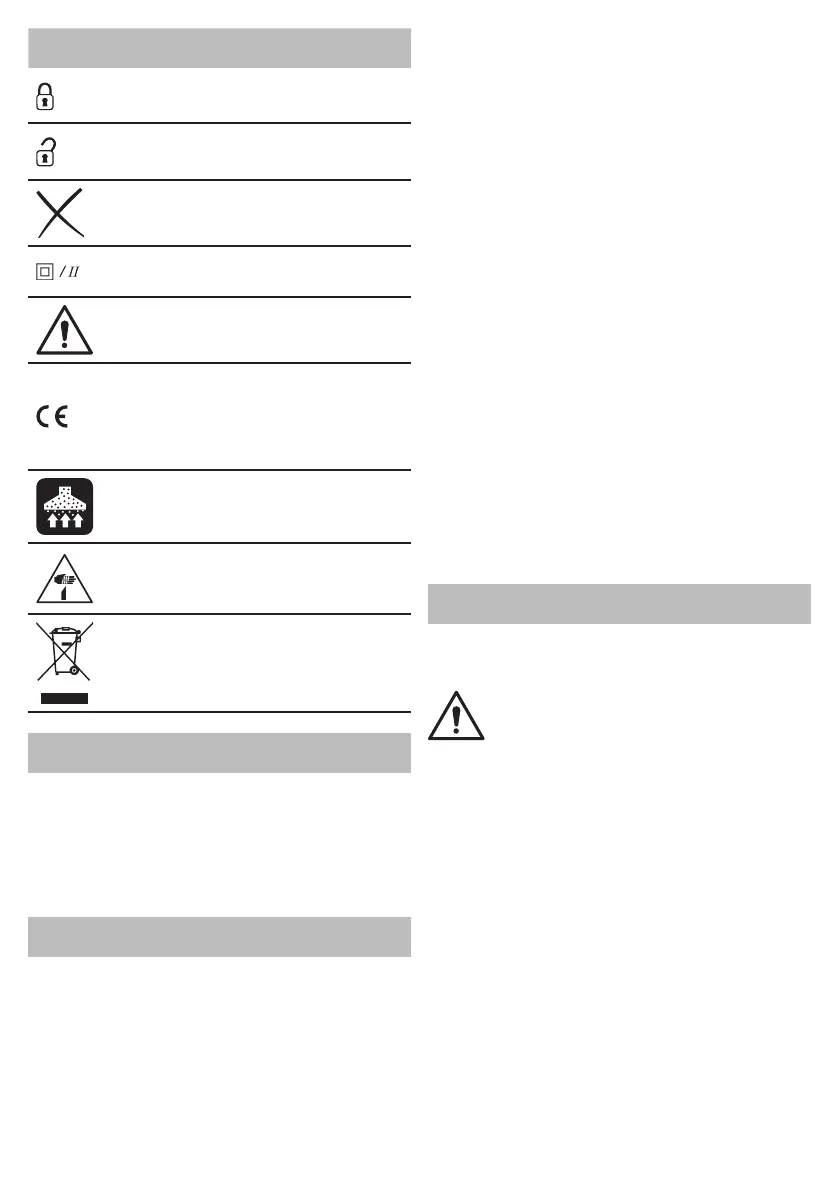

Символ Значение
Заблокировано.
Разблокировано.
Запрещенное действие.
Двойная изоляция / класс
защиты.
Внимание. Важная инфор-
мация.
Знак, удостоверяющий,
что изделие соответству-
ет основным требованиям
директив ЕС и гармонизи-
рованным стандартам Ев-
ропейского Союза.
Во время работы удаляй-
те образующуюся пыль.
Осторожно! Возможны
травмы от заточенных
кромок режущей принад-
лежности.
Не выбрасывайте элек-
троинструмент в быто-
вой мусор.
Назначение электроинструмента
DWT
Электрорубанок предназначен для строгания,
среза краев, фальцевания древесины и древесных
материалов. Электрорубанок рассчитан только
на использование правшами.
Имеется возможность стационарной установки
электроинструмента (при использовании специ-
альных принадлежностей).
1
Элементы устройства
электроинструмента
Передняя опорная плита
2 V-образный паз
3 Шкала установки глубины строгания
4 Дополнительная ручка с регулятором уста-
новки глубины строгания
5 Включатель / выключатель
6 Кнопка блокировки включателя / выключателя
7 Защитный кожух
8 Задняя опорная плита
9 Вентиляционные отверстия
10 Патрубок
11 Вертикальный упор *
12 Боковой упор (в сборе) *
13 Барашковый винт *
14 Приспособление для заточки лезвий (в сборе) *
15 Приспособление для юстировки лезвий (в сбо-
ре) *
16 Ключ торцовый *
17 Пылесборный мешок *
18 Кронштейн *
19 Прижимная пластина *
20 Зажимная гайка *
21 Зажимной болт *
22 Крышка
23 Регулировочная пластина для затачиваемых
лезвий
24 Винт
25 Затачиваемые лезвия *
26 Барабан для установки затачиваемых лезвий
27 Зажимной болт приспособления для заточки
лезвий *
28 Шаблон *
29 Пластина *
30 Шайба *
31 Барашковая гайка *
32 Приводной ремень *
33 Винт кожуха
* Принадлежности
Перечисленные, а также изображенные при-
надлежности, частично не входят в ком-
плект поставки.
Монтаж и регулировка элементов
электроинструмента
Перед проведением всех процедур электроин-
струмент обязательно отключить от сети.
Не затягивайте слишком сильно кре-
пежные элементы, чтобы не повре-
дить их резьбу.
Монтаж / демонтаж бокового упора (см. рис. 1)
• Произведите сборку бокового упора 12, как по-
казано на рисунке 1.
• Установите боковой упор 12 и зафиксируйте
его барашковым винтом 13 (см. рис. 1).
• Демонтаж производите в обратной последова-
тельности.
Установка ширины фальцевания (см. рис. 2)
• Ослабьте зажимную гайку 20 бокового упора 12,
и установите желаемую ширину фальцевания,
перемещая прижимную пластину 19 (см. рис. 2).
• Затяните зажимную гайку 20�
Монтаж / демонтаж вертикального упора (см.
рис. 3)
• Установите вертикальный упор 11 и зафикси-
руйте его барашковым винтом 13 (см. рис. 3).
• При демонтаже вертикального упора 11 выкру-
тите барашковый винт 13�
