Lietuviškai

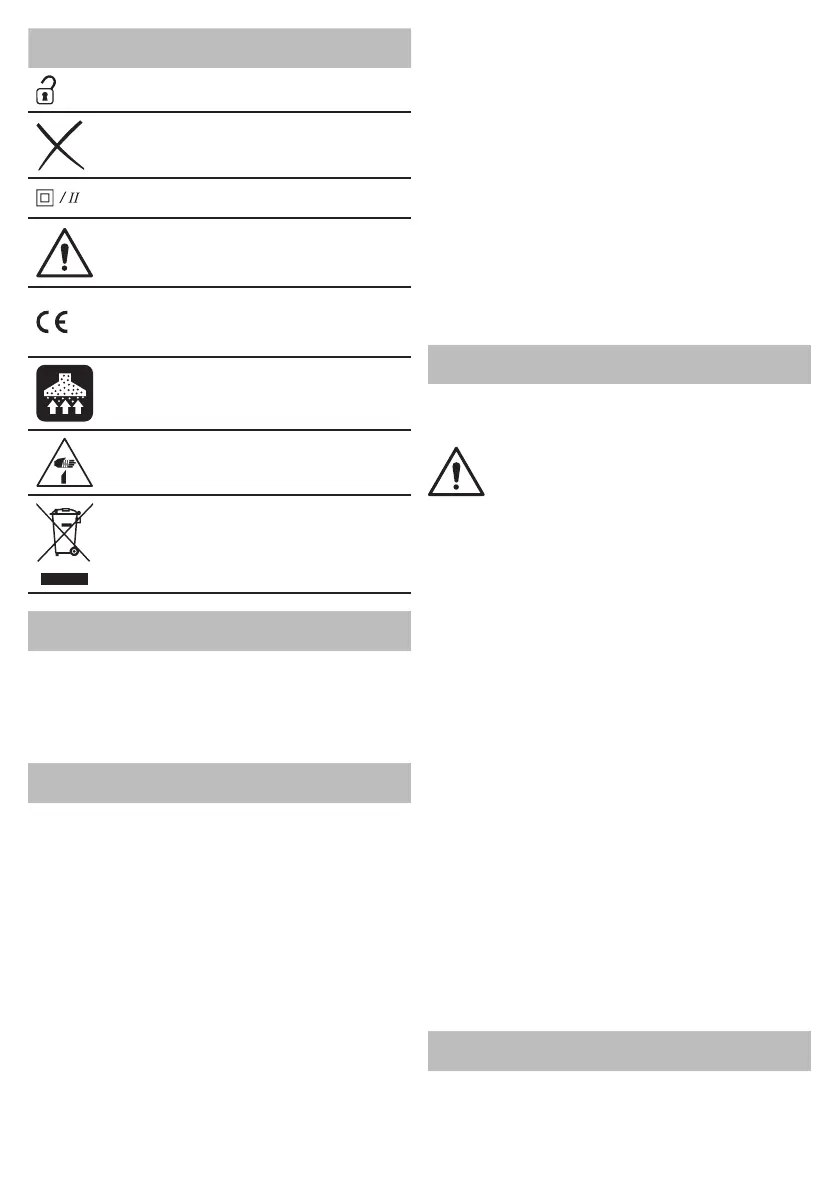

Simbolis Reikšmė
Atrakinta�
Uždrausta.
Dvigubos izoliacijos / apsau-
gos klasė.
Dėmesio. Svarbu.
Ženklas, patvirtinantis, kad
gaminys atitinka pagrindinius
ES direktyvų ir suderintų ES
standartų reikalavimus.
Naudojimo metu pašalinkite
susidariusias dulkes�
Atsargiai! Galite susižeisti
dėl aštrių pjaustymo reikme-
nų kraštų.
Neišmeskite elektrinio įran-
kio į buitinių atliekų kontei-
nerį.
Elektros įrankio paskirtis
DWT
Elektrinis oblius skirtas obliavimui, kraštų nupjovimui,
medienos ir medienos medžiagų užkaitavimui. Šiuo
elektriniu obliumi gali naudotis tik dešiniarankiai�
Galima užksuoti instrumentą naudoti stacionariai (su
specialiais priedais)�
1
Elektros prietaiso
dalys
Priekinė atraminė plokštė
2 V formos griovelis
3 Skalė išdrožos gyliui nustatyti
4 Papildoma rankena išdrožos gyliui reguliuoti
5 Įjungiklis / išjungiklis
6 Atblokavimo mygtukas
7 Apsauginis gaubtas
8 Galinė atraminė plokštė
9 Ventiliacijos angos
10 Atvamzdis
11 Vertikalioji atrama *
12 Šoninė atrama (pridedamas) *
13 Sparnuotas varžtas *
14 Įtaisas peiliams galąsti (pridedamas) *
15 Įtaisas peiliams justuoti (pridedamas) *
16 Galinis raktas *
17 Dulkių maišelis *
18 Kronšteinas *
19 Atraminė plokštė *
20 Tvirtinimo veržlė *
21 Gnybto varžtas *
22 Dangtelis
23 Galandinamų geležčių reguliavimo plokštė
24 Sraigtas
25 Galandinamos geležtės *
26 Galandinamų geležčių būgnas
27 Geležčių galandinimo įtaiso užspaudžiantis
varžtas *
28 Šablonas *
29 Plokštelė *
30 Poveržlė *
31 Sparnuotoji veržlė *
32 Pavaros diržas *
33 Gaubto sraigtas
* Priklausiniai
Dalis vardijamų ir pavaizduotų priklausinių neįeina
į siuntos komplektą.
Elektros įrankio elementų
tvirtinimas ir reguliavimas
Prieš pradėdami bet kokias elektros prietaiso apžiū-
ros procedūras, būtinai jį išjunkite iš maitinimo lizdo.
Stipriai neveržkite tvirtinimo elementų,
kad nepažeistumėte jų sriegio.
Šoninės atramos tvirtinimas / nuėmimas (žr. 1 pav.)
• Surinkite šoninį ribotuvą 12, kaip parodyta 1 pav�
• Sumontuokite šoninį ribotuvą 12, naudodami spar-
nuotą varžtą 13 (žr. 1 pav.).
• Išrinkite atvirkštine tvarka�
Užkaito pločio nustatymas (žr. 2 pav.)
• Atlaisvinkite šoninio ribotuvo 12 tvirtinimo veržlę 20
ir nustatykite reikiamą išdrožų gylį, judindami atraminę
plokštę 19 (žr. 2 pav.).
• Užveržkite tvirtinimo veržlę 20�
Vertikaliosios atramos tvirtinimas / nuėmimas
(žr. 3 pav.)
• Sumontuokite vertikalų ribotuvą 11, naudodami
sparnuotą varžtą 13 (žr. 3 pav.).
• Nuimdami vertikalų ribotuvą 11, atsukite sparnuotą
varžtą 13�
Užkaito gylio nustatymas (žr. 3 pav.)
• Atlaisvinkite vertikalaus ribotuvo 11 sparnuotą
varžtą 13 ir nustatykite reikiamą išdrožų gylį (žr. 3 pav.).
• Užveržkite sparnuotą varžtą 13�
Dulkių maišo uždėjimas / nuėmimas (žr. 4 pav.)
Norėdami uždėti / nuimti dulkių maišą 17, atlikite
veiksmus, kaip parodyta 4 pav�
Elektros įrankio
naudojimas
Visuomet užtikrinkite tinkamą elektros tiekimo įtampą:
įtampa turi atitikti parametrus nurodytus elektros
prietaiso identikacinėje lentelėje.
