sione indicata, si vericheranno incidenti agli operatori,
e allo stesso tempo, l’utensile si danneggerà. Pertanto,
se la tensione di alimentazione non è stata appurata,
non dovrete mai collegare la spina arbitrariamente� Al
contrario, quando la tensione di alimentazione è inferio-
re alla tensione richiesta, il motore si danneggerà�

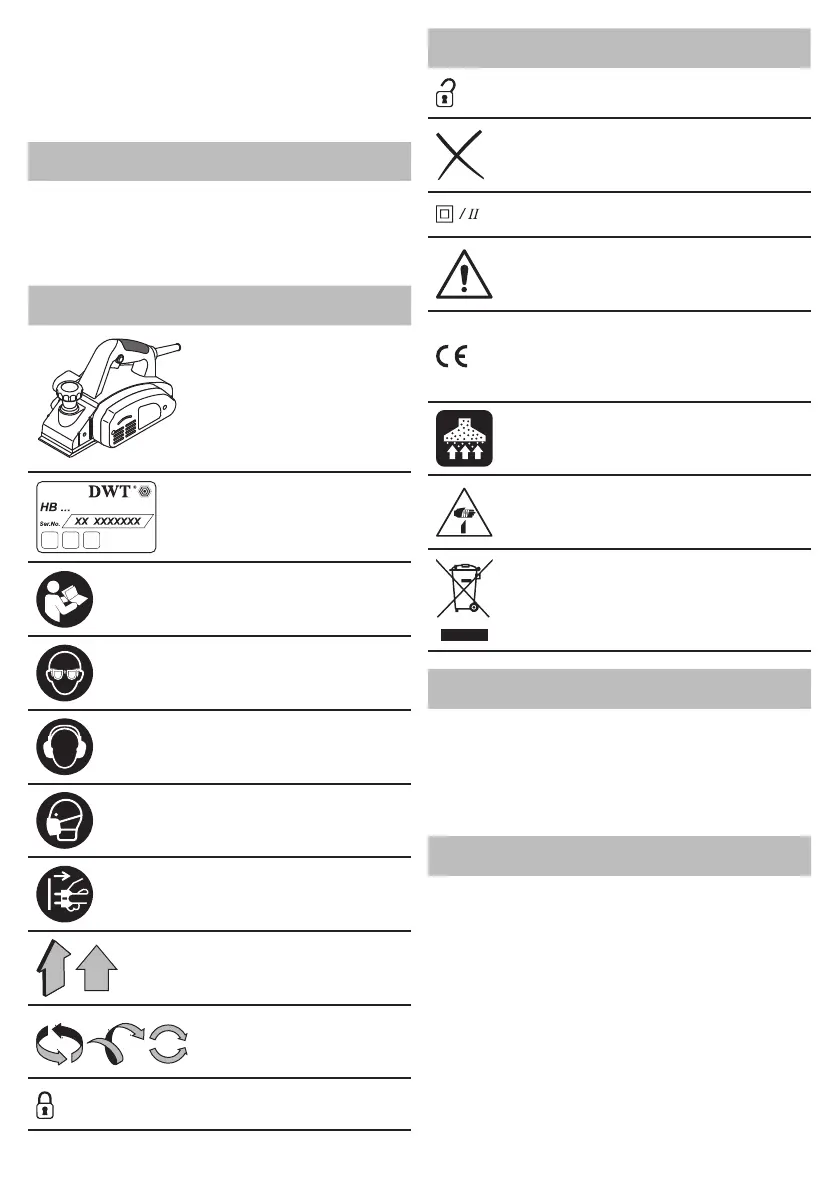

Simboli usati nel
manuale
I simboli qui di seguito sono usati nel manuale di istru-
zioni, si prega di ricordare il loro signicato. Una corret-
ta interpretazione dei simboli consentirà un uso corret-
to e sicuro dell’apparecchio.
Simbolo Signicato
Piallatrice elettrica
Sezioni marcate in grigio -
impugnatura morbida (con
supercie isolata).
Adesivo numero di serie:
HB ��� - modello;
XX - data di fabbricazione;
XXXXXXX - numero di serie�
Leggi tutte le norme di
sicurezza e le istruzioni�
Indossare occhiali di sicu-
rezza�
Indossare protezioni per le
orecchie�
Indossare una mascherina
antipolvere�
Scollegare l'apparecchio
dalla rete prima dell'installa-
zione o regolazione�
Senso del movimento�
Senso di rotazione�
Bloccato�
Simbolo Signicato
Sbloccato�
Vietato�
Doppia classe di isolamento /
protezione�
Attenzione� Importante�
Un segno che certica che il
prodotto è conforme ai req-
uisiti essenziali delle diret-
tive UE e gli standard armo-
nizzati a livello comunitario�
Durante il funzionamento,
rimuovere la polvere accu-
mulata�
Attenzione! Pericolo di pos-
sibile lesione da bordi tag-
lienti di un accessorio di
taglio�
Non smaltire l'apparecchio
in un contenitore per riuti
domestici�
Designazione utensile elettrico
DWT
La piallatrice elettrica è stata progettata per piallare,
tagliare bordi, scanalare legno e materiali derivati� La
piallatrice elettrica è stata progettata per essere usata
esclusivamente da utilizzatori destri�
È possibile, infatti, il montaggio sso dell'utensile elet-
trico mediante l'installazione di accessori speciali�
1
Componenti
dell'utensile elettrico
Piastra base anteriore
2 Scanalatura a V
3 Scala per impostazione profondità piallatura
4 Manopola aggiuntiva con regolatore profondità
piallatura
5 Interruttore on / off
6 Pulsante blocco-off
7 Custodia di protezione
8 Piastra base posteriore
9 Bocche di ventilazione
10 Ugello
11 Fermo verticale *
12 Fermo laterale (da assemblare) *
13 Vite a farfalla *
14 Dispositivo per aflatura lama (da assemblare) *
