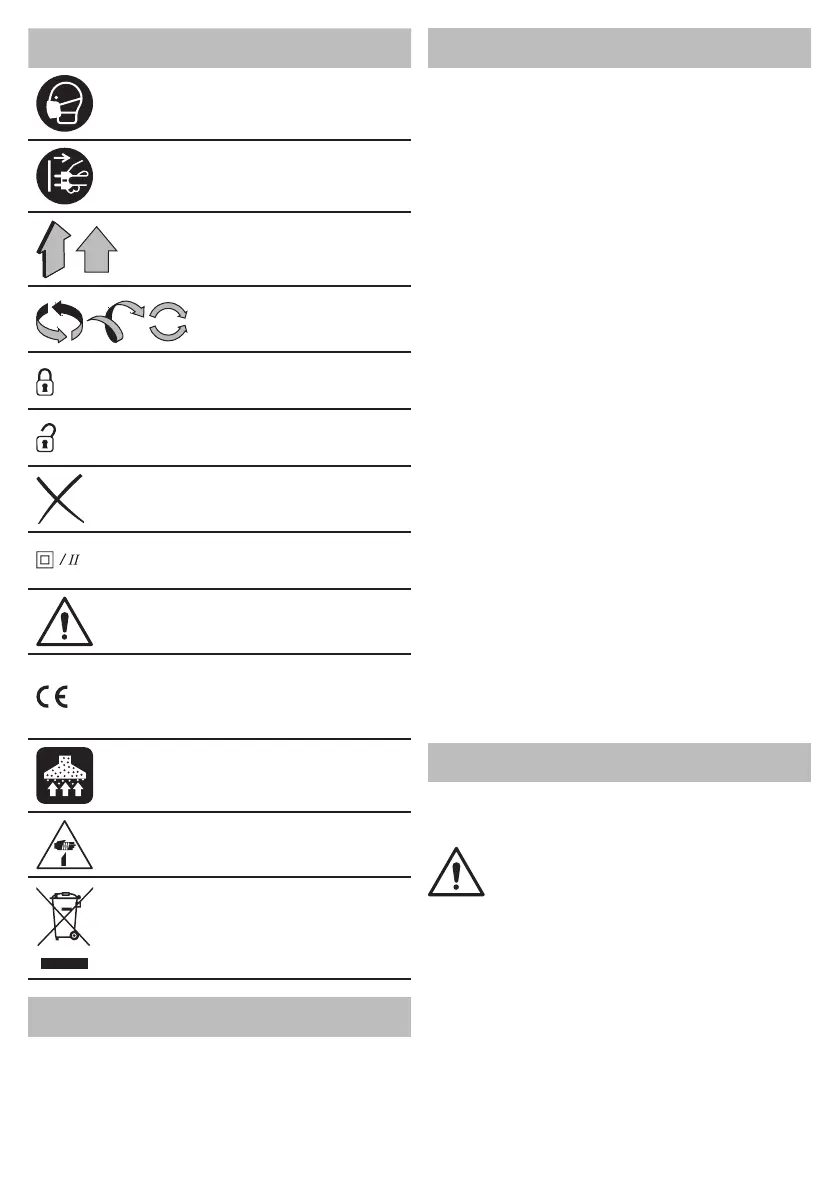

Symbol Význam
Používejte respirátor.
Před instalací nebo nasta-
vením elektronářadí odpojte
od sítě.
Směr pohybu.
Směr otáčení.
Zablokovaný.
Odblokovaný.
Zakázáno�
Dvojitá izolace / třída och-
rany�
Pozor. Důležité.
Značka, která potvrzuje, že
výrobek splňuje základní po-
žadavky evropských směrnic
a harmonizovaných norem.
Během provozu odstraňujte
nahromaděný prach.
Upozornění! Možné poraně-
ní břity řezacího příslušen-
ství�
Elektronářadí nevhazujte do
kontejneru s komunálním
odpadem�
Způsob použití elektronářadí
DWT
Tento elektrický hoblík je určený k hoblování, srážení
hran a drážkování dřeva a dřevěných materiálů. Hoblík
je určen pouze pro praváky.
Nástroj lze pomocí speciálního příslušenství nainsta-
lovat i napevno�
1
Součásti
elektronářadí
Přední opěrná deska
2 V-drážka
3 Stupnice k nastavení hloubky hoblování
4 Pomocné držadlo s regulátorem k nastavení
hloubky hoblování
5 Spínač zap / vyp
6 Odjišťovací tlačítko
7 Ochranný kryt
8 Zadní opěrná deska
9 Ventilační štěrbiny
10 Odváděcí tryska
11 Vertikální zarážka *
12 Boční zarážka (montáž) *
13 Křídlový šroub *
14 Přípravek na ostření břitů (montáž) *
15 Přípravek na srovnání břitů (montáž) *
16 Nástrčkový klíč *
17 Prachový vak *
18 Držák *
19 Přítlačná deska *
20 Upevňovací matice *
21 Svěrací šroub *
22 Kryt
23 Seřizovací deska pro brousitelný nůž
24 Šrouby
25 Brousitelné nože *
26 Buben pro brousitelné nože
27 Upínací šroub brusného zařízení pro nůž *
28 Šablona *
29 Deska *
30 Podložka *
31 Křídlová matice *
32 Hnací řemen *
33 Šrouby krytu
* Volitelné příslušenství
Standardní dodávka nemusí obsahovat veškerá
příslušenství uvedená na obrázku nebo popsaná
v textu.
Montáž a nastavení součástí
elektronářadí
Než začnete provádět údržbu elektronářadí, vždy
je odpojte ze sítě.
Spojovací materiál nedotahujte příliš, za-
bráníte tak poškození závitu.
Montáž / demontáž boční zarážky (viz obrázek 1)
• Boční zarážku 12 namontujte, jak je znázorněno na
obr� 1�
• Boční zarážku 12 instalujte s pomocí křídlového
šroubu 13 (viz obr� 1)�
• Demontáž proveďte v opačném pořadí.
Nastavení šířky drážkování (viz obrázek 2)
• Povolte upevňovací matici 20 boční zarážky 12 a
posunutím přítlačné desky 19 nastavte potřebnou šíř-
ku pro drážkování (viz obr. 2).
• Utáhněte upevňovací matici 20�
