17
Deutsch

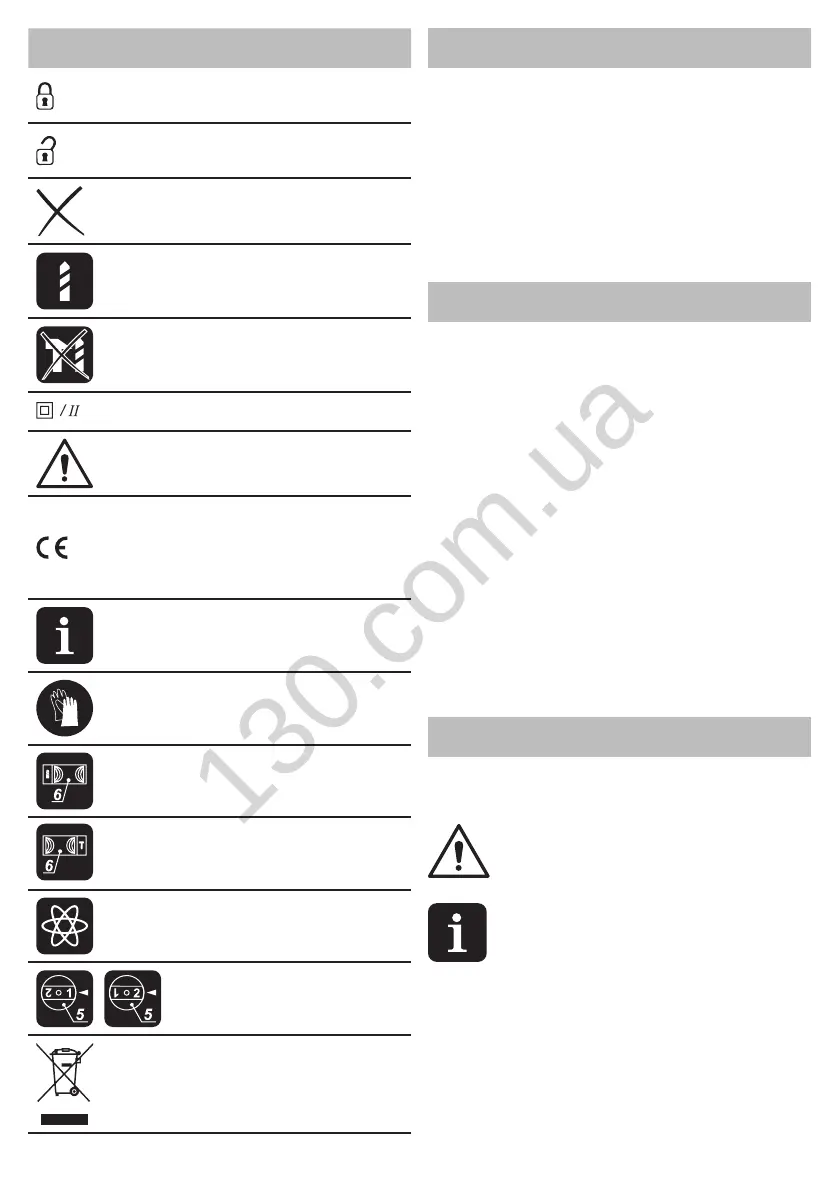

Symbol Bedeutung
Geschlossen�
Offen�
Verboten�
Modus "Bohren"�
Beim Bohren in Keramikie-
sen die Schlagfunktion aus-
schalten�
Doppelte Isolier- / Schutz-
klasse�
Achtung� Wichtig�
Ein Zeichen, das die Kon-
formität des Produkts mit
den wesentlichen Anforde-
rungen der EU-Richtlinien
und der harmonisierten EU-
Standards zertiziert.
Nützliche Hinweise�
Schutzhandschuhe tragen�
Position "Bohren" des Be-
triebswahlschalters�
Position "Hammerbohren"
des Betriebswahlschalters�
Stufenlose Geschwindig-
keitskontrolle�
Schrittgeschwindigkeit Dreh-
zahlsteller Position�
Elektrowerkzeug nicht in
den Hausmüll entsorgen�
Elektrowerkzeug - Bestimmungsgemäßer
Gebrauch DWT
Elektroschlagbohrer werden zum Bohren in Stahl,
Holz, keramischen Stoffen und zum Schlagbohren in
Ziegelstein, Beton und ähnlichen Stoffen verwendet�
Das Elektrowerkzeug kann dank Drehzahlregelung
und Drehrichtungsumschaltung auch als Schrauben-
dreher benutzt werden�
Durch Verwendung von zusätzlichem Zubehör und
zusätzlicher Ausstattung kann der Einsatzbereich des
Werkzeuges erweitert werden�
Es ist möglich, das Werkzeug fest zu montieren (mit
speziellem Zubehör)�
1
Elektrowerkzeug
Einzelteile
Bohrfutter *
2 Tiefenanschlag *
3 Zusatzgriff *
4 Klemmschraube *
5 Drehzahlstufenschalter
6 Umschalter "Schlagbohren / Bohren"
7 Lüftungsschlitze
8 Drehrichtungsumschalter
9 Stellrad Drehzahlvorwahl
10 Feststellknopf für Ein- / Ausschalter
11 Ein- / Ausschalter
12 Nivellierungsanzeige
13 Schnellspannfutter (mit Verriegelung)*
14 Bohrfutterschlüssel *
15 Schraube *
16 Schraubendreher-Bit *
17 Magnethalter *
* Zubehör
Abgebildetes oder beschriebenes Zubehör gehört
teilweise nicht zum Lieferumfang.
Installation und Regelung
der Elektrowerkzeugteile
Vor jeglichen Arbeiten am Elektrowerkzeug den
Netzstecker ziehen.
Befestigungselemente nicht zu stark an-
ziehen, um das Gewinde nicht zu beschä-
digen.
Montage / Demontage / Aufstellung ei-
niger Elemente ist für alle Elektrowerk-
zeug-Modelle gleich, in diesem Fall sind
in der Abbildung keine besonderen Mo-
delle angezeigt.
Zusatzgriff (siehe Abb. 1)
Verwenden Sie im Betrieb immer den Zusatzgriff 3
�
Der Zusatzhandgriff 3 lässt sich individuell verstel-
len�
• Den Zusatzhandgriff 3 wie in Abb� 1 gezeigt lö-
sen�
• Den Zusatzhandgriff 3 in die gewünschte Position
drehen�
