32
Français

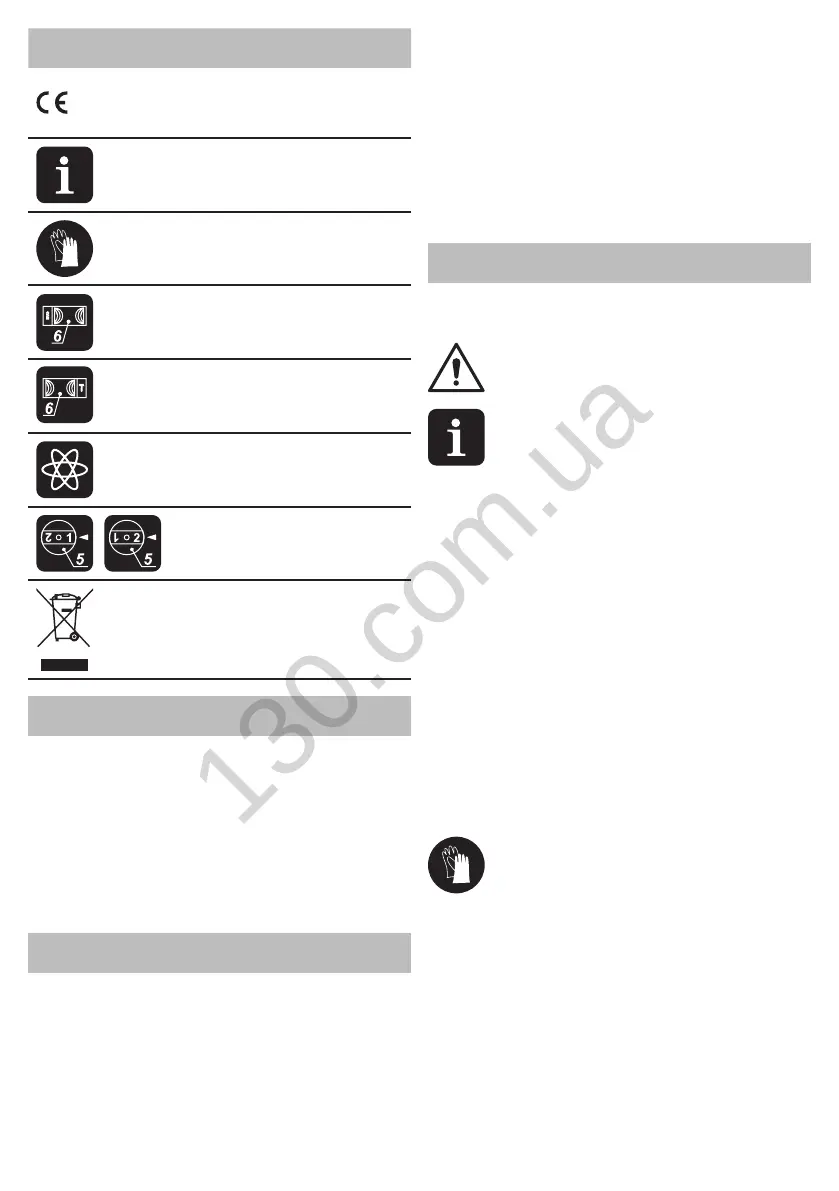

Symbole Légende
Signe certiant que l’article
correspond aux directives CE
et aux standards harmonisés
de l’Union Européenne�
Information utile�
Portez les gants de protec-
tion�
Position " Perçage " de
commutateur des modes de
fonctionnement�
Position " Perçage à choc "
de commutateur des modes
de fonctionnement�
Régulation de vitesse sans
gradation�
Position du régulateur de
vitesse pas à pas�
Ne jetez pas l’outillage élec-
trique avec les déchets mé-
nagers�
Désignation de l'outil électrique
DWT
Les perceuses électriques à percussion sont utilisées
pour percer dans l'acier, le bois, la céramique et pour
perçage avec percussion dans la brique, le béton et
les matériaux pareils� Le réglage de la vitesse et la
fonction marche arrière permettent d'utiliser l'outil
comme un tournevis�
La portée d'utilisation de l'outil peut être élargie en
employant des accessoires supplémentaires�
Il est possible d'installer l'outil de façon xe (grâce à
des accessoires spéciaux)�
1
Composants
de l'outil électrique
Mandrin de perçage à couronne dentée *
2 Butée de profondeur *
3 Poignée supplémentaire*
4 Vis de serrage *
5 Sélecteur de vitesse étape par étape
6 Sélecteur "percussion / perceuse"
7 Fentes d'aération
8 Inverseur de sens de marche
9 Molette de sélection de vitesse
10 Bouton de blocage de l'interrupteur marche / arrêt
11 Interrupteur marche / arrêt
12 Indicateur de niveau
13 Mandrin auto-serrant (avec verrouillage) *
14 Clé pour le mandrin de perçage *
15 Vis *
16 Embout de tournevis *
17 Aimant de retenue *
* Accessoires
Une partie des accessoires représentés et décrits
ne gurent pas dans la livraison.
Installation et réglage
des éléments de l'outil électrique
Avant de commencer à travailler avec l'outil élec-
trique, s'assurer qu'il est débranché.
Ne pas trop serrer les xations an d'évi-
ter tout endommagement du letage.
Le montage / démontage / réglage de
certains éléments est le même que pour
tous les modèles d'outils électriques;
dans ce cas, les modèles spéciques ne
sont pas indiqués sur l'illustration.
Poignée supplémentaire (voir la g. 1)
Pendant l'utilisation se servir toujours de la poignée 3
�
La poignée supplémentaire 3 peut être placée dans la
position la plus confortable pour l'utilisateur�
• Desserrez la poignée supplémentaire 3 comme
montré dans la gure 1.
• Placez la poignée supplémentaire 3 dans la position
souhaitée�
• Serrez la poignée supplémentaire 3 comme montré
dans la gure 1.
Butée de profondeur (voir la g. 2)
Utilisez le limiteur de profondeur 2 pour établir la pro-
fondeur de forage voulue (voir la g. 2).
• Desserrez l'attache 4�
• Déplacez le limiteur de profondeur 2 jusqu'à la pro-
fondeur de forage voulue�
• Resserrez l'attache 4�
Monter / remplacer les accessoires
Après une utilisation prolongée, le foret
de la perceuse peut être échauffé; munis-
sez-vous de gants pour le retirer.
Mandrin de perçage à couronne dentée (voir la
g. 3)
[SBM-500, SBM-600, SBM-780, SBM-810, SBM-810 T,
SBM-1050 T]
• Libérer la prise des cames à l'aide de la clé de ser-
rage 14, tourner ensuite le fourreau du mandrin de
couronne 1 dans le sens inverse des aiguilles d'une
montre avec la main (voir la g. 3) jusqu'à ce que les
cames se soient écartées d'une distance permettant
de monter / remplacer un accessoire�
• Monter / remplacer un accessoire�
• Tourner le fourreau du mandrin de couronne 1 dans
le sens des aiguilles d'une montre avec la main pour
