82
Slovensky

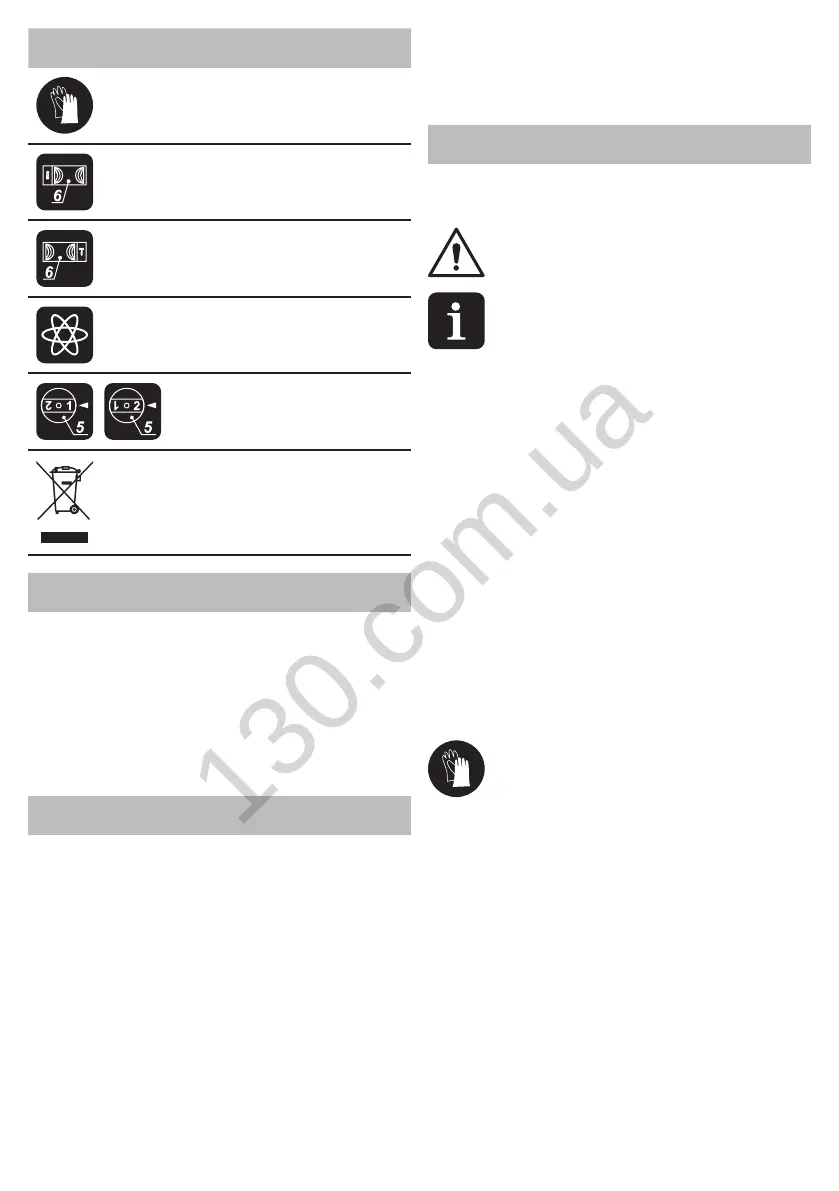

Symbol Význam
Používajte ochranné ruka-
vice�
Poloha "Vŕtanie" prepínača
režimu.
Poloha "Príklepové vŕtanie"
prepínača režimu.
Plynulá regulácia otáčok.
Poloha regulátora stupňa
otáčok.
Elektronáradie nevhadzujte
do kontajnera s komunál-
nym odpadom�
Spôsob použitia
DWT
Príklepové elektrické vŕtačky sa používajú na vŕtanie
do ocele, dreva, keramiky a na príklepové vŕtanie do
tehál, cementu a podobných materiálov. Vŕtačku s re-
gulovateľnou rýchlosťou a spätným chodom je možné
používať tiež ako elektrický skrutkovač.
Rozsah aplikácie nástrojov je možné rozšíriť vďaka
použitiu dodatočného príslušenstva.
Nástroj môžete pomocou špeciálneho príslušenstva
nainštalovať i napevno.
1
Súčasti
elektronáradia
Skľučovadlo ozubeného kolesa vŕtačky *
2 Hĺbková zarážka *
3 Pomocná rukoväť *
4 Upínacia skrutka *
5 Stupňový regulátor rýchlosti
6 Prepínač "príklep / vŕtanie"
7 Ventilačné štrbiny
8 Prepínač smeru otáčania
9 Otočný volič rýchlosti
10 Poistné tlačidlo pre spínač zap / vyp
11 Spínač zap / vyp
12 Indikátor priameho vŕtania
13 Rýchloupínacie skľučovadlo (s poistkou) *
14 Kľúč skľučovadla vŕtačky *
15 Skrutka *
16 Skrutkovací bit *
17 Magnetický držiak *
* Voliteľné príslušenstvo
Štandardná dodávka nemusí obsahovať všetky
príslušenstvá uvedené na obrázku alebo popísané
v texte.
Montáž a nastavenie
súčastí elektronáradia
Než začnete vykonávať údržbu elektronáradia,
vždy ho odpojte od siete.
Spojovací materiál nedoťahujte príliš, za-
bránite tak poškodeniu závitu.
Montáž / demontáž / nastavenie niekto-
rých prvkov je rovnaké pre všetky mode-
ly elektronáradia; v takom prípade nie sú
pri obrázku uvádzané špecické modely.
Pomocná rukoväť (pozrite obrázok 1)
Pri prevádzke používajte vždy pomocnú rukoväť 3
�
Prídavné držadlo 3 je možné nastaviť tak, aby bola
manipulácia s vŕtačkou pre používateľa čo najpohodl-
nejšia�
• Uvoľnite držadlo 3 tak, ako je znázornené na obráz-
ku 1�
• Nastavte držadlo 3 do požadovanej polohy.
• Utiahnite držadlo 3 tak, ako je znázornené na ob-
rázku 1�
Hĺbková zarážka (pozrite obrázok 2)
Na nastavenie požadovanej hĺbky vŕtania použite do-
razovú tyč 2 (viď obr. 2).
• Uvoľnite zvieraciu skrutku 4�
• Nastavte dorazovú tyč 2 na požadovanú hĺbku vŕ-
tania�
• Utiahnite zvieraciu skrutku 4�
Montáž / výmena príslušenstva
Pri dlhšom používaní môže dôjsť k za-
hriatiu ostria vrtáka; pri jeho zložení po-
užite rukavice.
Skľučovadlo ozubeného kolesa vŕtačky (pozrite
obrázok 3)
[SBM-500, SBM-600, SBM-780, SBM-810, SBM-810 T,
SBM-1050 T]
• Uvoľnite zovretie čeľustí pomocou upínacieho kľú-
ča 14, a potom otáčajte objímkou ozubeného skľu-
čovadla 1 proti smeru hodinových ručičiek (viď obrá-
zok 3), kým sa čeľuste nerozovrú do takej miery, aby
bolo možné nasadiť / vymeniť príslušenstvo.
• Nasaďte / vymeňte príslušenstvo (napr. vrták).
• Otáčajte objímkou ozubeného skľučovadla 1 v sme-
re hodinových ručičiek, kým nasadené príslušenstvo
nebude pevne upnuté. Os príslušenstva musí byť riad-
ne vycentrovaná�
• Utiahnite čeľuste ozubeného skľučovadla 1 pomo-
cou upínacieho kľúča 14. Aplikujte rovnaký uťahovací
moment na každý z troch otvorov po obvode skľučo-
vadla�
