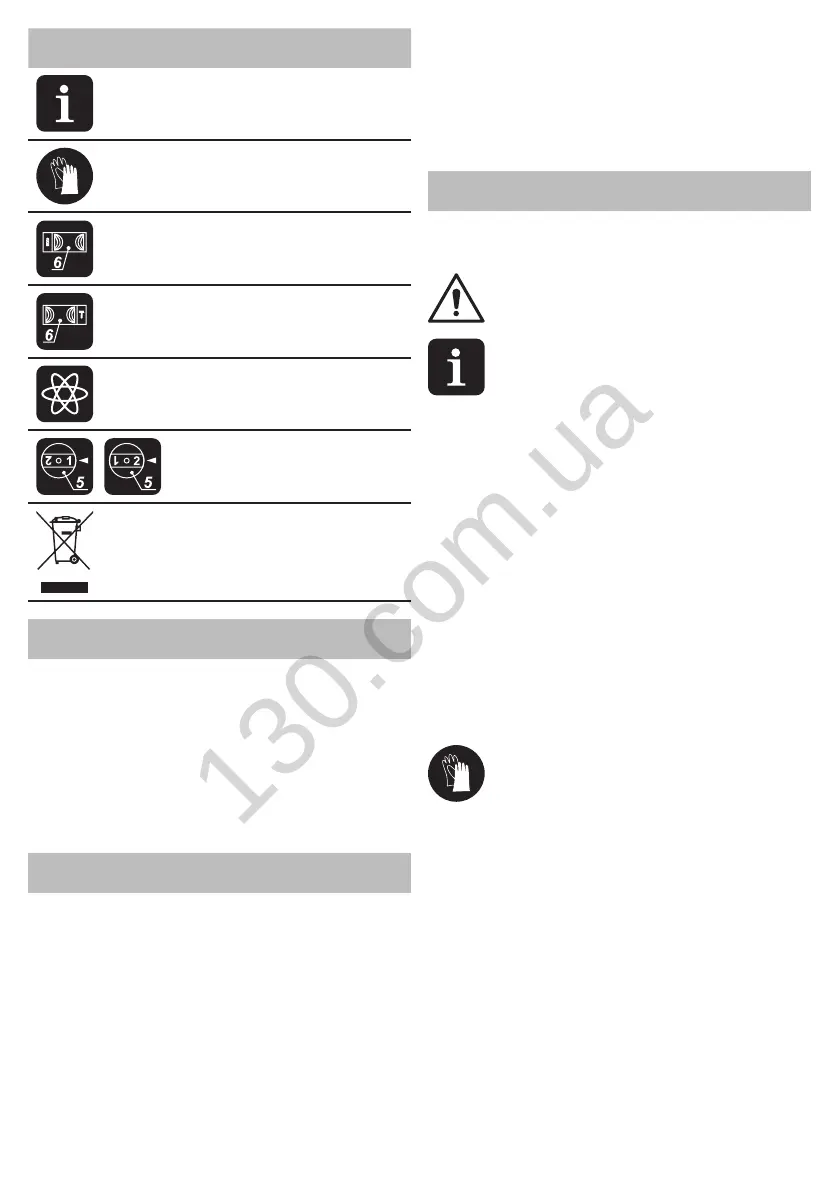

Symbol Semnicaţie
Informaţii utile.
Purtaţi mănuşi de protecţie.
Poziţia "Foraj" a comutato-
rului pentru selectarea mo-
dului�
Poziţia "Foraj de impact" a
comutatorului pentru selec-
tarea modului�
Controlul vitezei fără trepte.
Poziţia controlerului vitezei
cu trepte�
Nu aruncaţi unealta electrică
într-un container pentru de-
şeuri domestice.
Descrierea uneltei electrice
DWT
Bormaşinile cu percuţie sunt utilizate pentru executa-
rea de găuri în oţel, lemn, ceramică, precum şi pentru
găurirea cu percuţie a cărămizilor, cimentului şi a altor
materiale similare. Capacitatea de reglare a turaţiei şi
posibilitatea mişcării în sens invers permit utilizarea
uneltei electrice ca şurubelniţă.
Prin folosirea accesoriilor suplimentare, zona de lucru
poate extinsă.
Unealta poate montată în poziţie xă (cu ajutorul
unor accesorii speciale)�
1
Părţi
componente
Mandrină cu trei fălci *
2 Riglă pentru limitarea adâncimii de găurire *
3 Mâner auxiliar *
4 Şurub de xare *
5 Selector pentru treptele de turaţie
6 Comutator pentru "percuţie / găurire"
7 Oricii pentru ventilare
8 Comutator de inversare a sensului rotaţiei
9 Potenţiometru de reglare a turaţiei
10 Buton de blocare a întrerupătorului pornit / oprit
11 Întrerupător pornit / oprit
12 Indicator nivel
13 Mandrină rapidă (fără blocaj) *
14 Cheia mandrinei *
15 Şurub *
16 Cap de şurubelniţă *
17 Suport magnetic *
* Accesorii
Nu toate accesoriile descrise şi ilustrate sunt in-
cluse în setul standard de livrare.
Montarea şi reglarea
componentelor uneltei electrice
Înainte de a executa orice lucrare asupra uneltei
electrice, scoateţi şa de alimentare din priză.
Nu strângeţi excesiv elementele de prin-
dere, pentru a evita deteriorarea letului.
Montarea / demontarea / instalarea anu-
mitor elemente este aceeaşi pentru toate
modelele, în acest caz modelele specice
nu sunt prezentate în ilustraţii.
Mâner auxiliar (vezi g. 1)
Folosiţi întotdeauna mânerul auxiliar 3 în timpul utiliză-
rii. Poziţionarea mânerului suplimentar 3 este la libera
alegere a utilizatorului�
• Desfaceţi mânerul suplimentar 3 conform g. 1.
• Aşezaţi mânerul suplimentar 3 în poziţia dorită.
• Strângeţi mânerul suplimentar 3 conform g. 1.
Riglă pentru limitarea adâncimii de găurire (vezi
g. 2)
Folosiţi limitatorul de adâncime 2 pentru a alege adân-
cimea de găurire dorită (vezi g. 2).
• Slăbiţi clema 4�
• Deplasaţi limitatorul de adâncime 2 pentru a alege
adâncimea de găurire dorită.
• Strângeţi clema 4�
Montarea / înlocuirea accesoriilor
La utilizarea îndelungată, vârful burghiu-
lui se poate încinge; folosiţi mănuşi pen-
tru scoaterea acestuia.
Mandrină cu trei fălci (vezi g. 3)
[SBM-500, SBM-600, SBM-780, SBM-810, SBM-810 T,
SBM-1050 T]
• Desfaceţi camele cu ajutorul cheii de strângere 14,
apoi rotiţi manual axul principal al mandrinei cu mar-
gine dinţată 1 în sens invers acelor de ceasornic (vezi
g. 3), până când distanţa dintre came este sucientă
pentru a permite montarea / înlocuirea unui acceso-
riu�
• Montarea / înlocuirea unui accesoriu�
• Rotiţi manual, în sensul acelor de ceasornic, axul
principal al mandrinei cu margine dinţată 1, pentru a
xa accesoriul montat. Evitaţi pe cât posibil deforma-
rea accesoriului�
• Strângeţi camele mandrinei cu margine dinţată 1 cu
ajutorul cheii de strângere 14, aplicând acelaşi cuplu
de torsiune ecăruia dintre cele trei oricii din partea
laterală a mandrinei.
