PORTUGUESE 4

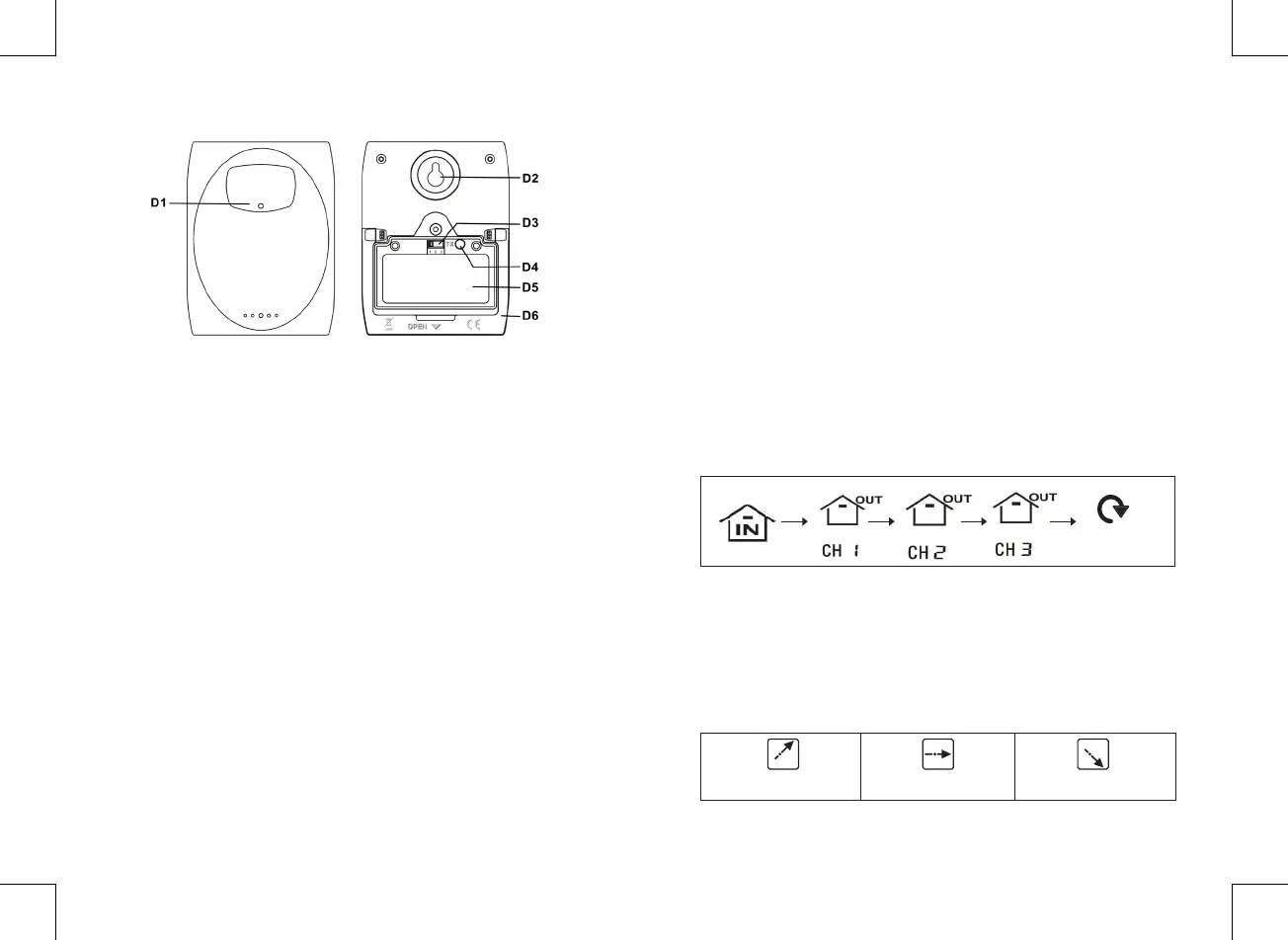

3. Sensor Térmico Exterior
D1: LED Indicador de Transmissão
D2: Furo para Montagem na Parede
D3: Interruptor de Selecção de Canal
D4: Botão “TX”
D5: Compartimento das Pilhas
D6: Base
4. Primeiros Passos:
4.1 Unidade Principal:
Abrir a tampa das pilhas [C1] na unidade principal
Inserir 2 x pilhas AAA observando a polaridade correcta [marcas “ +” e “ –“]
Voltar a colocar a tampa do compartimento das pilhas [C1] na unidade principal
Use um alnete para pressionar o botão de RESET [B4] (reiniciar) na parte de trás da
unidade principal, a unidade está agora pronta a usar.
4.2 Sensor Térmico Exterior
O compartimento das pilhas (D5) do sensor térmico está localizado por trás da tampa
posterior, desaparafusar a tampa das pilhas para a abrir.
Inserir 2 x pilhas AAA observando a polaridade correcta [marcas “ +” e “ –“]
5. Instalação
5.1 Unidade Principal
Colocar a unidade sobre uma superfície plana (C3).
5.2 Sensor Térmico Exterior
O sensor remoto deve ser montado em segurança sobre uma superfície horizontal.
Nota: As transmissões entre o receptor e o transmissor podem atingir até 30 m em
áreas abertas. Área aberta: não existem obstáculos de interferência tais como edifícios,
árvores, veículos, cabos de alta voltagem, etc.
Indica que a temp. está a
subir
Indica que a temp. se
encontra estável
Indica que a temp. está a
descer
PORTUGUESE 5
6. Termómetro
6.1 Processo de Transmissão por RF:
A unidade principal começa automaticamente a receber a transmissão da temperatura
exterior do sensor térmico exterior depois de serem inseridas as pilhas.
A unidade de sensor térmico transmite automaticamente o sinal da temperatura para
a unidade principal depois de serem instaladas as pilhas.
Para ter mais do que um transmissor exterior (Máximo 3), seleccionar o Canal, CH1,
CH2 ou CH3 para garantir que cada sensor está a transmitir os diferentes canais antes
de inserir as pilhas. O interruptor de selecção de canal (D3) encontra-se na parte de
trás do sensor térmico.
Pressionar o botão “TX“ (D4) na unidade do sensor térmico para transmitir manualmente o
sinal das temperaturas para a estação meteorológica. A estação meteorológica emite um
som de “bip” caso tenha recebido a temperatura.
Nota: Os botões (excepto o botão “Light” (Luz) (B1)) não funcionam durante o rastreio pelo
sinal do sensor térmico a não ser que haja uma boa recepção ou sejam parados manualmente.
6.2 Temperatura:
(1) Temperatura--- Selecção de Canal
Pressionar o botão de canal “CHANNEL” (B8) e seleccionar para ver a temperatura
Interior e as temperaturas dos 3 Canais Exteriores. A sequência apresentada é a seguinte:
Quando visualizar a temperatura exterior, prima o botão “CHANNEL” (B8) durante 3
segundos para remover manualmente um canal. Irá automaticamente registar
novamente um canal novo se for recebido um novo canal. Se não houver exibição de
temperatura no canal existente (“- - . –“ é exibido no visor LCD), prima o botão
“CHANNEL” (B8) durante 3 segundos para cancelar esse canal e receber novamente
o canal.
(2) Tendência da Temperatura
O ponteiro de tendência (A5) apresentado no visor LCD indica a tendência da
temperatura no canal actual (Interior, Exterior CH1, CH2 e CH3).
PRESSIONAR o botão “CHANNEL” e seleccionar para ver
Exibição do Interior e dos
Três canais alternadamente
