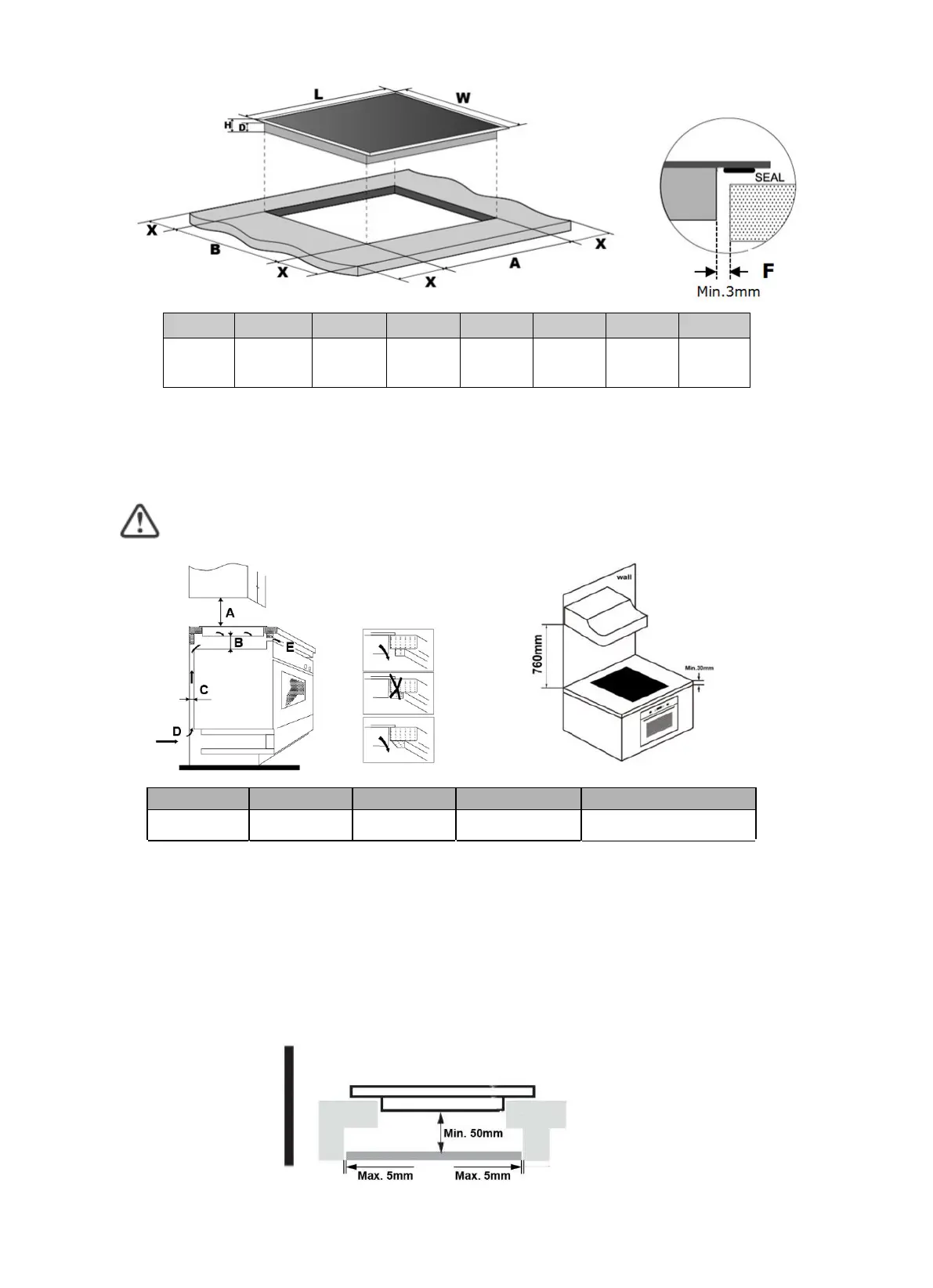

L(mm) W(mm) H(mm) D(mm) A(mm) B(mm) X(mm) F(mm)
590 520 55 51 560+4
+1
490+4
+1
50 mini 3 mini
A(mm) B(mm) C(mm) D E
760
50 mínimo
20 mínimo
Entrada de ar
Saída de ar 5mm
Em todas as circunstâncias, certifique-se de que a vitrocerâmica está bem
ventilada e que a entrada e saída de ar não estão bloqueadas. Certificar-se de
que a placa está em boas condições de funcionamento, como mostra a imagem:
Nota: A distância de segurança entre a placa e o armário por cima da placa
deve ser de pelo menos 760mm.
ADVERTÊNCIA: Garantir ventilação adequada
Certifique-se de que a placa está bem ventilada e que a saída e a entrada de ar
não estão bloqueadas. Para evitar tocar acidentalmente no fundo quente da placa
ou um possível choque eléctrico durante o funcionamento, é necessário colocar
um inserto de madeira, fixado com parafusos, com uma distância mínima de
50mm do fundo da placa. Siga o diagrama abaixo:
