27

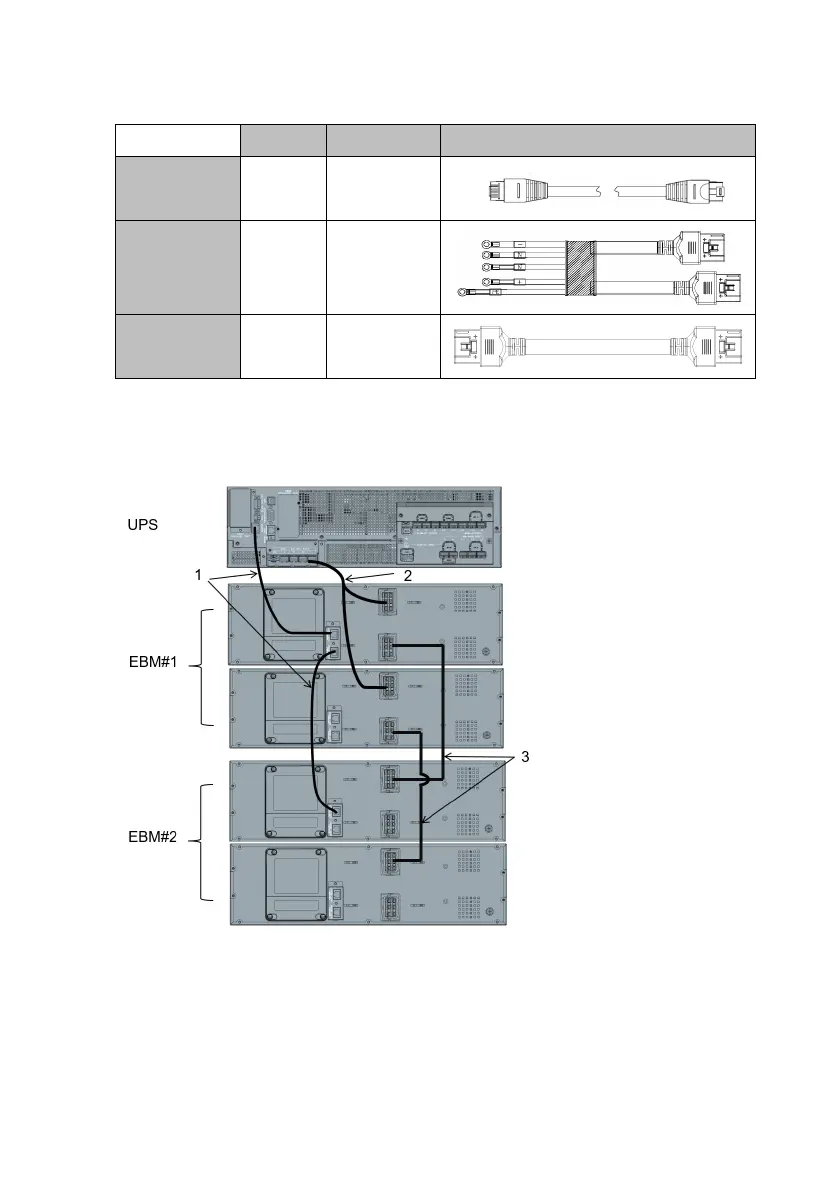

本系列的外部电池组（EBM）的附件线包含：
数量（个） 用途
图示
外部电池组
侦测线（RJ45）
1 侦测 EBM
外部电池组
连接线
1
连接 EBM 到
UPS
外部电池组
扩展线
2
并联扩展
EBM
UPS 连接外部电池组（EBM）的电缆接线的示意图如下：
备注：
如果用户自行配置‘外接电池’，请依照上述的接线原理及章节 3.2 进行电池
的配线。
1. 外部电池组（EBM）侦测线
2. 外部电池组（EBM）连接线
3. 外部电池组（EBM）扩展线
