M3G084 / M3G112 Demontageanleitung
Dokument-Nr.: 45013-4-8670 • Änderung: 01 • Freigabedatum: 2019-02-11 • VM-POK• Seite 3/7
ebm-papst Mulfingen GmbH & Co. KG • Bachmühle 2 • 74673 Mulfingen • Germany
Phone +49 7938 81-0 • Fax +49 7938 81-110 • info1@de.ebmpapst.com • www.ebmpapst.com

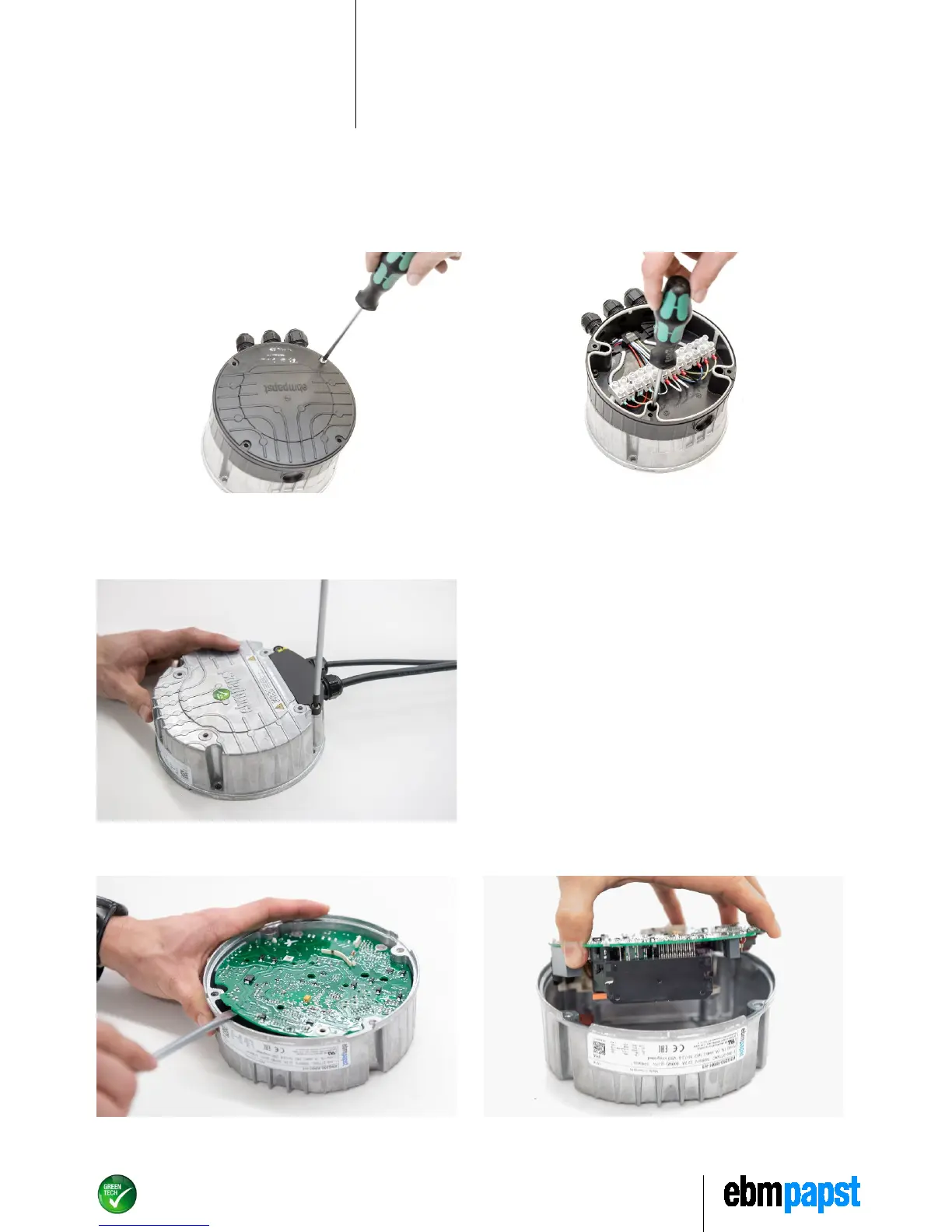

5. Lösen Sie die drei Schrauben der Leiterplatte.
6. Gilt nur für Typ mit Kunststoffklemmkasten.
a. Lösen Sie die vier Schrauben am Kunststoffklemmkasten und nehmen
b. Lösen Sie die vier Schrauben im Kunststoffklemmkasten und nehmen
7. Gilt nur für Typ mit Anschlussblock.
a. Lösen Sie die zwei Schrauben des Anschlussblocks auf der Rückseite
und nehmen Sie diesen ab.
8. Hebeln Sie die Leiterplatte mit einem Schraubendreher heraus.
9. Nehmen Sie die Leiterplatte komplett heraus.
