Ecco C2013B - Page 7

Página 7 de 16
¡Importante! Monte la cámara en la ubicación que proporcione la mejor vista del área inmediatamente detrás del vehículo.
Por lo general, las ubicaciones de montaje hacia la parte superior del vehículo brindan el mejor campo de visión. Las
ubicaciones de montaje inferiores reducen el campo de visión y aumentan la probabilidad de daños por rociado del camino.
1. Determine la ubicación apropiada para la instalación.
2. Perfore oricios de acuerdo con el tamaño del soporte en U y fíjelo.
3. Perfore un oricio de 19 mm (3/4”) junto al soporte en U.
4. Instale la cámara y el visor solar en el soporte en U.
5. Conecte la parte posterior de la cámara con el cable de extensión desde el interior del vehículo.
6. Aoje los tornillos de cabeza hexagonal y ajuste la posición de la cámara para obtener el mejor ángulo de visión en el monitor.

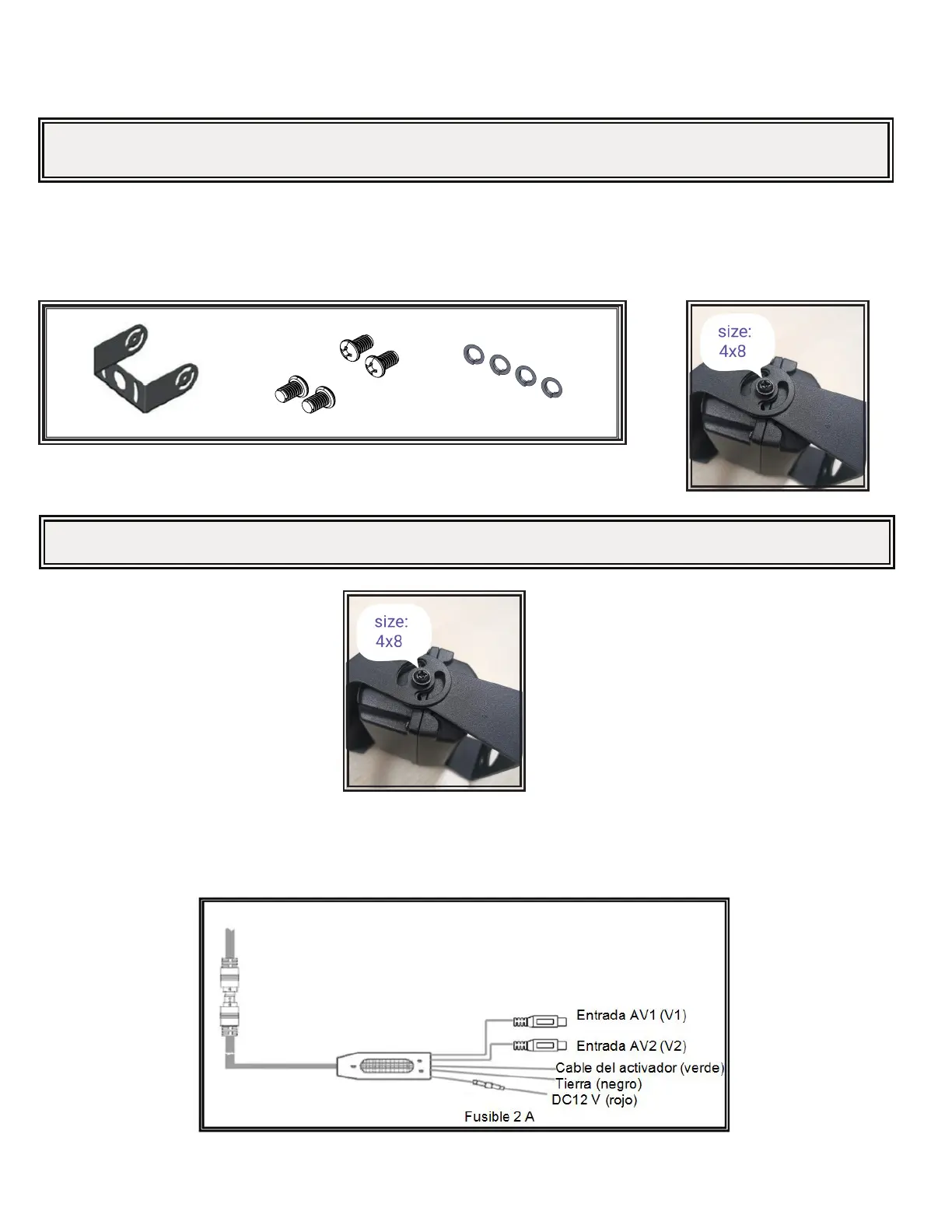

Figura 1
Cámara modelo C2013B
Cableado:
C2013B
¡Importante! Impermeabilice todas las conexiones dentro y fuera del vehículo con un sellador y cinta aisladora.
Aplique la cinta con rmeza, superponiendo la mitad del ancho para que no haya espacios libres.
Figura 2
Instalación:
La imagen que se muestra solamente es de referencia
La imagen que se muestra solamente es de referencia
Instalación, cableado y función:
Figura 3
Figura 4
