Page 2 sur 6
Important! Installez la caméra à l'endroit orant le meilleur champ de vision possible sur la zone située immédiatement
à l'arrière du véhicule. En général, ce sont les emplacements de montage situés vers le haut du véhicule qui fournissent
le meilleur champ de vision possible. Les emplacements de montage situés plus bas réduisent le champ de vision et
augmentent les risques d'endommagements liés aux éclaboussures.
1. Recherchez un emplacement approprie pour l'installation.
2. Forez des trous correspondant a la taille de l'etrier et xez celui-ci.
3. Forez un trou de 3/4 po. (19mm) a cote de l'etrier.
4. Installez la caera et le pare-soleil sur l'etrier.
5. Connectez le raccord souple de la camera au cable d'extension venant de l'interieur du vehicle.
6. Desserrez les vis sur le côté de la caméra et ajustez la position de la caméra pour obtenir le meilleur angle de vue sur le moniteur..

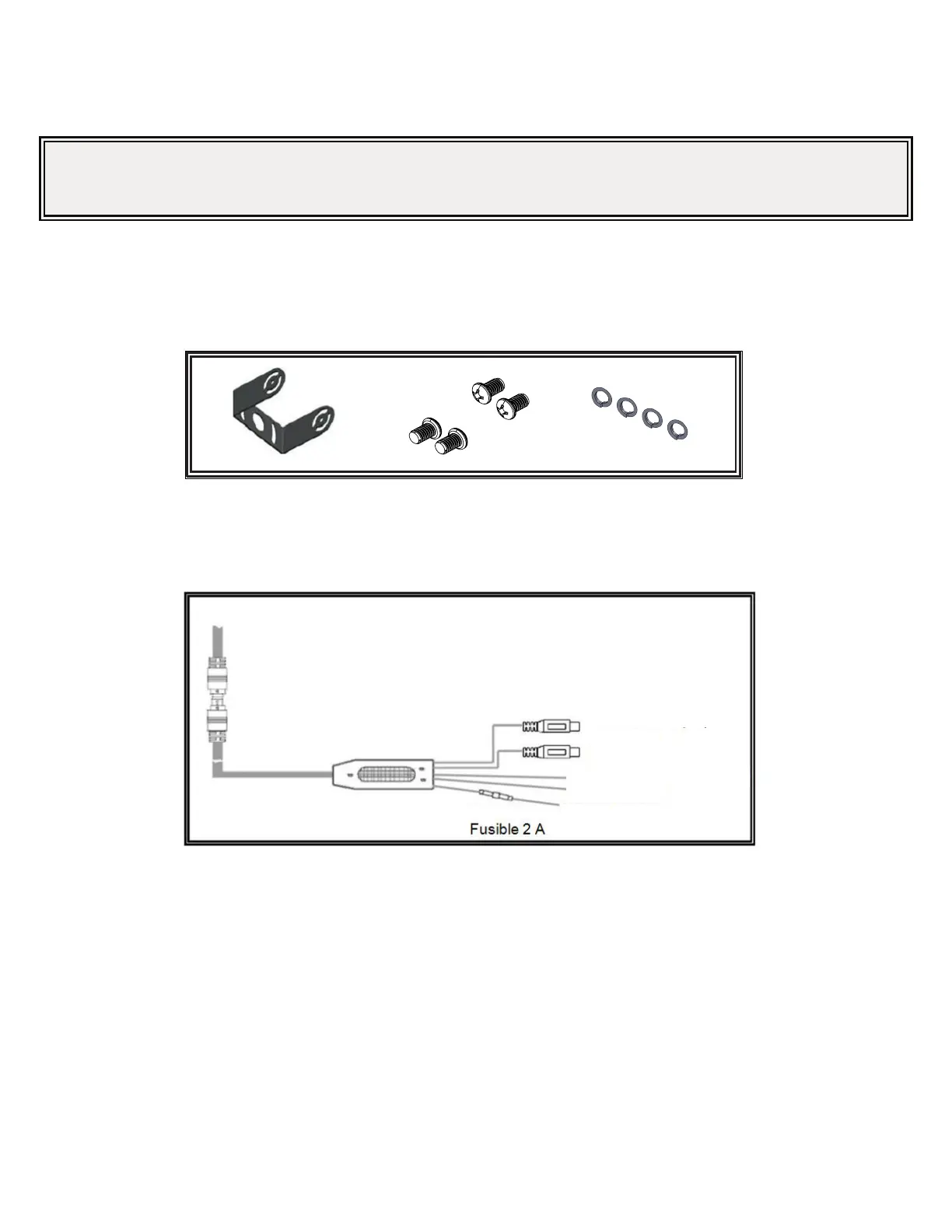

Figure 1
Modèle de caméra C2013B
Câblage :
Figure 2
Entrée AV1 (V 1)
Entrée AV2 (V2)
Fil de déclenchement (Vert)
Masse (Noir)
Alim, 12VCC (Rouge)
Installation:
Uniquement à titre de référence
Uniquement à titre de référence
Installation, câblage et fonctions:
