Seite 2 von 5
1. Entscheiden Sie sich für eine geeignete Position für die Installation.
2. Bohren Sie entsprechend der Größe der U-Halterung Löcher und befestigen Sie die U-Halterung.
3. Bohren Sie ein Loch mit einer Größe von 19 mm (3/4") neben der U-Halterung.
4. Montieren Sie die Kamera an der U-Halterung.
5. Verbinden Sie das Kameraende mit dem Verlängerungskabel aus dem Fahrzeuginneren.
6. Lösen Sie die Schrauben an der Seite der Kamera und passen Sie die Position der Kamera an, um den bestmöglichen Sichtwinkel auf
den Monitor zu erhalten.

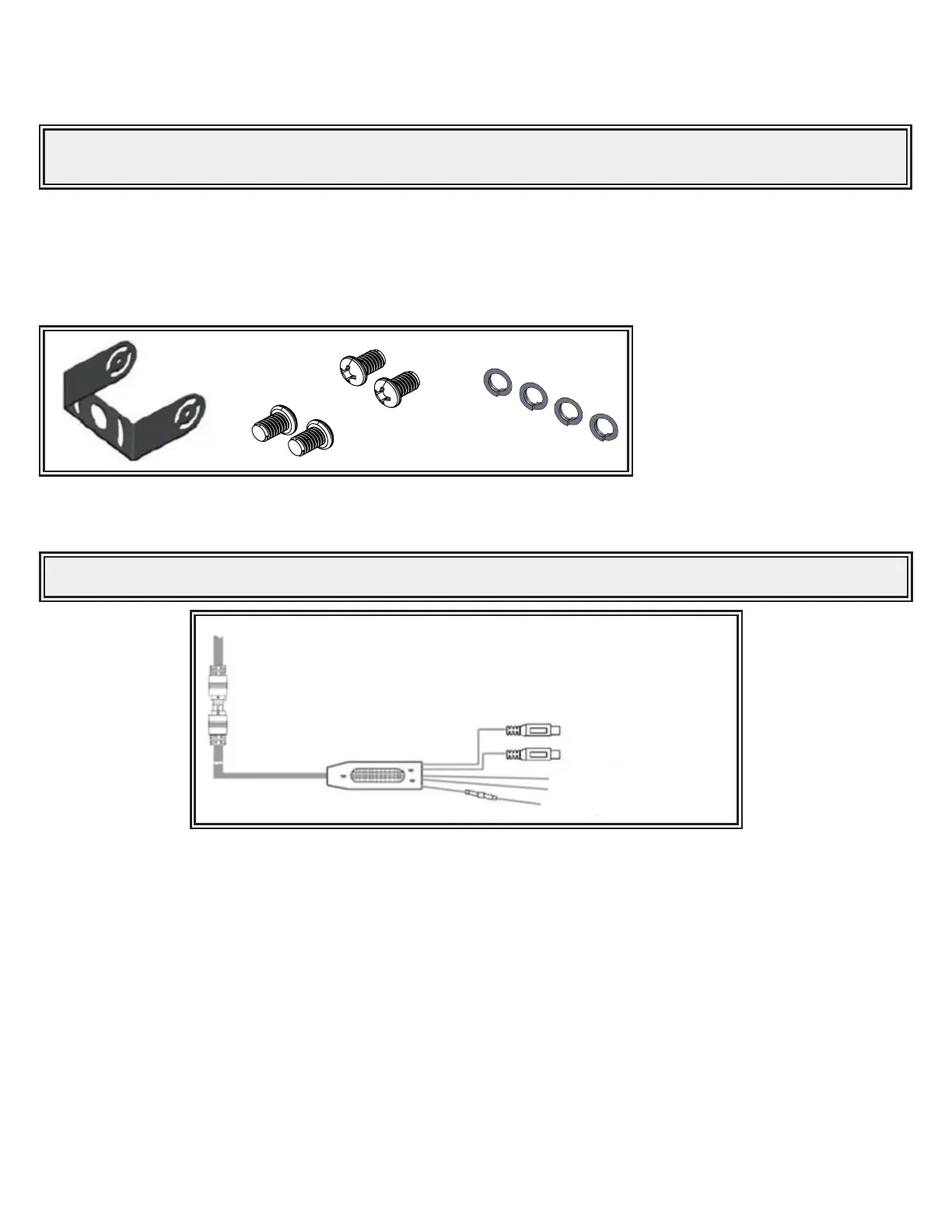

Abbildung 1
Verkabelung:
AV1 input
AV2 input (V2)
Trigger Wire (Green) for AV2 only
GND (Black)
DC12V (Red)
Abbildung 2
Die Abbildung dient nur als Referenz.
Kameramodell C2013B
Installation, Verdrahtung und Funktion
Installation:
Wichtig! Montieren Sie die Kamera an einem Ort, der optimale Sicht auf den Bereich direkt hinter dem Fahrzeug ermöglicht. Im Allgemeinen
empehlt sich die Anbringung der Kamera oben am Fahrzeug, um ein gutes Sichtfeld zu erhalten. Wird die Kamera weiter unten angebracht, so
verkleinert sich das Sichtfeld und die Wahrscheinlichkeit von Schäden durch Spritzer von der Fahrbahn erhöht sich.
Wichtig! Alle Anschlüsse innerhalb und außerhalb des Fahrzeugs sind mit Dichtmittel und Isolierband abzudichten. Wickeln Sie das Band eng
um den Anschluss herum und lassen Sie es um eine halbe Breite überlappen, sodass keine Lücken bleiben.
Eingang AV1
Eingang AV2
Auslösekabel (grün) nur für AV2
Masse (schwarz)
DC12V (Rot)
Sicherung 2
