ECG FS 40 N - Page 4

CZ
4
Výstraha: Aby se zabránilo přehřátí, nezakrývejte ventilátor. Ventilátor nesmí být umístěn těsně pod
zásuvkou.
INSTALACE
1. Jednotlivé díly vyjměte zobalů. Pokud jsou přední azadní mřížka spojené, oddělte je.
2. Z krabice vyjměte podstavec ačásti stojanu auvolněte 4 spojovací šrouby. Stojan připevněte kpodstavci
spojovacími šrouby.
3. Demontujte čtyři polohové šrouby na motoru, zadní mříž přiložte ke čtyřem otvorům na motoru
(madlem směrem nahoru), do otvorů vložte čtyři polohové šrouby autáhněte je.
4. Uvolněte šroub matice na vrtuli, nasaďte vrtuli na hřídel motoru azajistěte ji utažením šroubu.
Zkontrolujte, zda se vrtule nezasekává omřížky.
5. Přední mřížku instalujte na zadní mřížku. Utáhněte šroub amatici, zajistěte přídržné klipy.

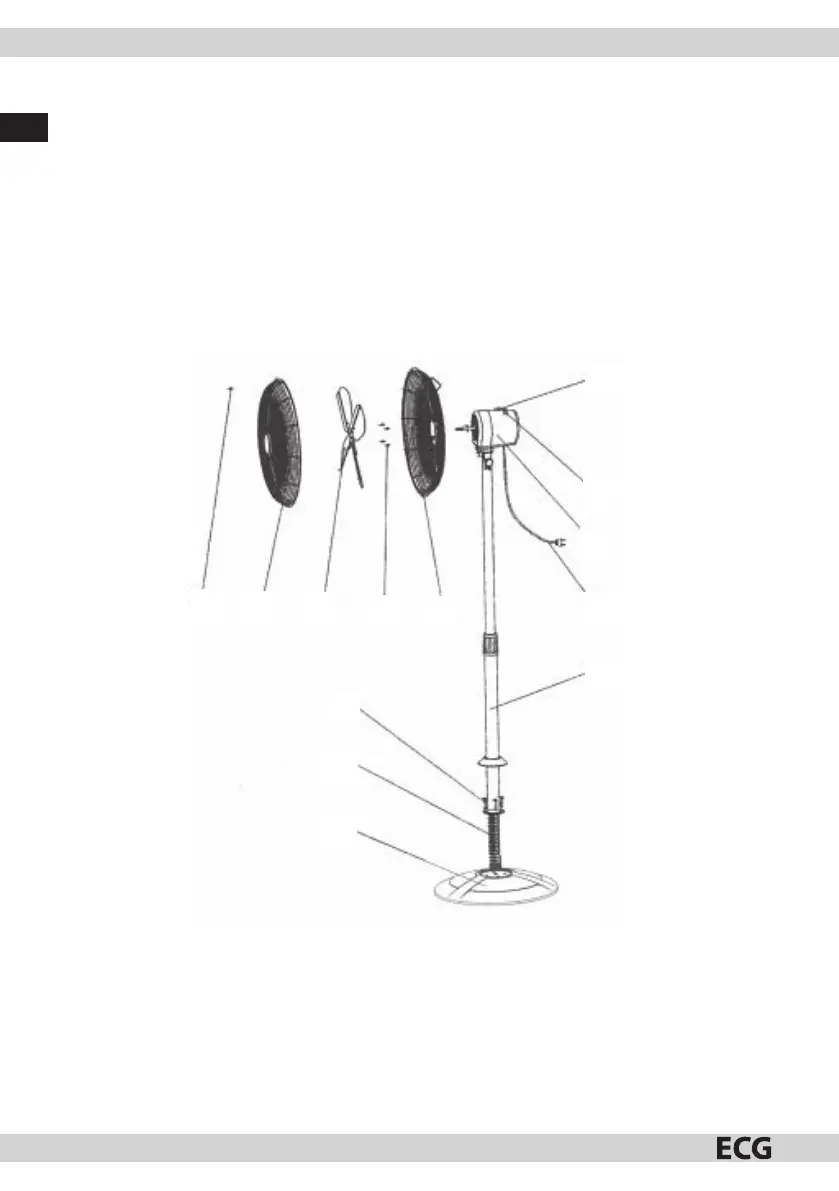

Šroub
matice
Přední
mříž
Vrtule
Zadní
mříž
Ovladač
otáčení
Ovladač
rychlosti
Motor
Stojan
Spojka
Pružina
Podstavec
Napájecí
přívod
Polohový
šroub
TEPELNÁ OCHRANA
Pokud by došlo k přetížení pohonné jednotky aktivuje se tepelná ochrana, která ventilátor automaticky
vypne. Vtakovém případě se obraťte na odborný servis.
