személy felügyelete mellett használhatják. A készülék nem játék, azzal gyerekek nem játszhatnak.
Akészüléket gyerekek csak felnőtt személy felügyelete mellett tisztíthatják.
Do not immerse in water! – Vízbe mártani tilos!
Figyelmeztetés: A túlmelegedés megelőzése érdekében ne takarja le a ventilátort. A ventilátort nem
szabad közvetlenül az aljzat alá helyezni.
TELEPÍTÉS
1. A motor tengelyéről csavarja le aventilátor lapát rögzítő anyát az órajárással megegyező irányban.
2. Majd ahátsó rács felfogató csavarját csavarja le az órajárással ellentétes forgatással.
3. A hátsó rácsot helyezze a motor elülső borítójával szemben, fogantyúval felfelé. Ellenőrizze, hogy
amotor vezető csapjai megfelelően be vannak tolva arács nyílásaiba.
4. A hátsó rács felfogató anyáját erősen csavarozza rá amotorra az órajárással megegyező irányban.
5. A motor tengelyéről vegye le aműanyag védőt.
6. A ventilátor lapátot helyezze amotorra úgy, hogy óvatosan feltolja amotor tengelyének vezetőszegére.
7. A ventilátor lapát motor tengelyére történő felfogatásához csavarja az anyát az órajárással ellentétes
irányban és szorítsa meg.
8. Az elülső rácsot tegye ahátsó rácshoz. Akeret nyílásaiba helyezze be acsavarokat és ezekre rögzítse az
anyákat. Aszerelés ezen fázisában ne szorítsa meg teljesen az anyákat.
9. A rács kapcsait tolja el úgy, hogy illeszkedjenek egymásba.
10. Végül szorítsa meg akis csavarokat.

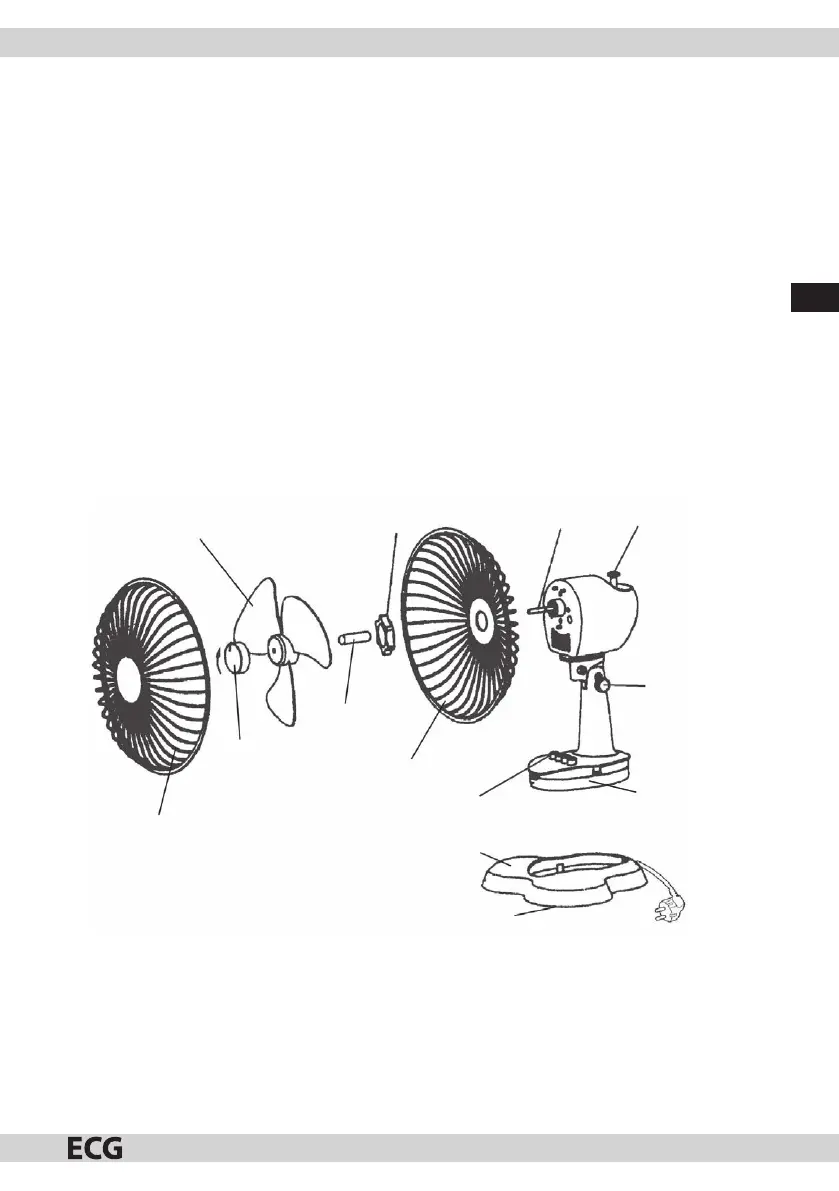

Ventilátor lapát
Anya afüggőleges
beállításhoz
Motor tengely
Talp
Sebesség kapcsoló
Hátsó rács
Elülső rács
Alakított állvány
Csavarok (az alsó oldalhoz rögzítve)
Műanyag védő
Rögzítő anya
aventilátor
lapáthoz
Felfogató anya ahátsó
borítóhoz
Az automatikus forgás
vezérlője
Megjegyzés: A ventilátor sebesség-kapcsolása arádiót zavarhatja, ez ajelenség aterméknél megszokott.
Az állvány szerelése
Ezt aventilátort alakított állvánnyal szállítjuk, amelyet aventilátor működésbe hozása előtt fel kell szerelni. Az
alakított állványt 3 csavarral szállítjuk (kis tasakban, ami az alakított állvány alsó részéhez vannak ragasztva).
A tasakot a csavarokkal vegye le és az állványt helyezze a talpazat kapcsaira, majd ezeket kattintsa be.
Ellenőrizze, hogy az alakított talpazatot akapcsok rögzítik aventilátor talpazathoz, és atalpazat közepében
levő nyílásokba csavarozza be a3 csavart. Acsavarokat ne szorítsa meg túl nagy erővel.
