Echo EGi-4000

ii
See this fold-out section for all of the figures
referenced in the operator’s manual.
Consulter l’encart à volets afin d’examiner toutes les
figures mentionnées dans le manuel d’utilisation.
Consulte esta sección desplegable para ver todas
las figuras a las que se hace referencia
en el manual del operador.

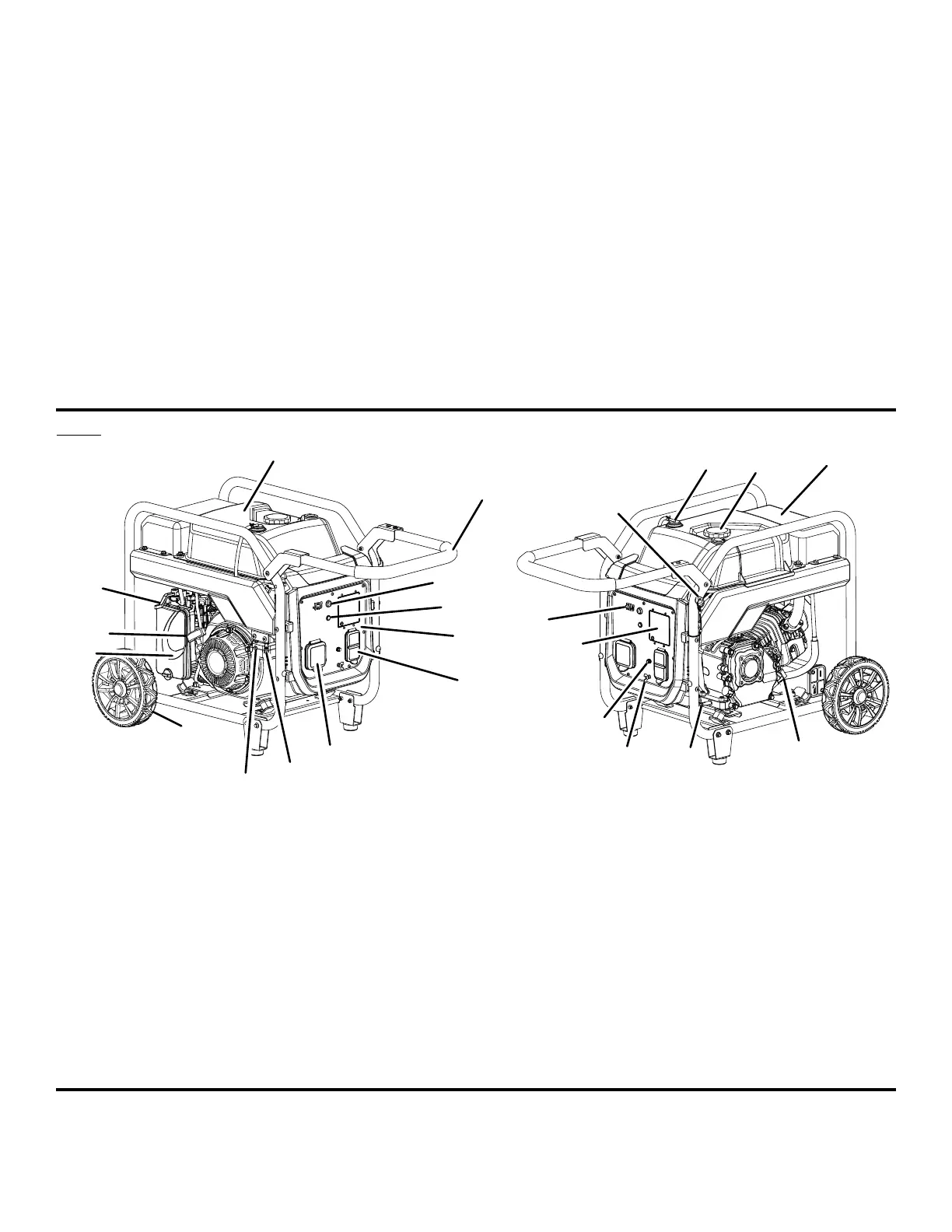

Fig. 1
C
A
A - Folding handle (poignée repliable, mango
plegable)
B - Auto idle on/off (ralenti automatique marche /
arret, estado inactivo automático encendido-
apagado)
C - Overload reset button (bouton de réarmement
manuel, botón de restablecimiento de
sobrecargas)
D - Control panel (panneau de commande, panel
de control)
E - 120 volt AC, 30 amp RV receptacle (prise
RV de 120 volt c.a. 30 A; receptáculo RV de
120 V de ca 30 A)
F - 120 volt AC 20 Amp receptacles (prises 120 V
c.a. 20 A, 120 V de ca 20 A receptáculos)
G - Carbon monoxide (CO) sensor [capteur
de monoxyde de carbone (CO), sensor de
monóxido de carbono (CO)]
H - CO sensor LED indicator (voyant DEL du
capteur CO, indicador LED del sensor de CO)
I - Wheel (roue, rueda)
J - Air filter cover(couvercle du filtre à air, tapa
del filtro de aire)
K - Starter grip and rope (poignée du lanceur et
corde, mango del arrancador y cuerda)
L - On/off/choke lever (levier marche / arrêt /
étrangleur, palanca de encendido/apagado/
anegador)
M- Fuel tank (réservoir de carburant, tanque de
combustible)
N - Handle lock pin (goupille de blocage de la
poignée, pasador de seguro del mango)
O - Fuel tank rollover valve (clapet antiretour du
réservoir de carburant, válvula antirretorno
del tanque de combustible)
P - Fuel cap (bouchon de carburant, tapa del
combustible)
Q - Muffler heat shield (écran de chaleur de
silencieux, pantalla térmica del silenciador)
R - Oil cap/dipstick (bouchon / jauge d’huile,
tapa de relleno de aceite/varilla medidora de
aceite)
S - Oil drain plug (huiler le bouchon d’égout,
tapón de drenaje del aceite)
T - Ground terminal (borne de terre, terminal de
conexión a tierra)
U - AC 20 A circuit breaker (disjoncteur de c.a.
alternatif 20 A; disyuntor de circuito de c.a.
20 A)
V - USB ports (port USB, puerto USB)
W- ECHO COMMAND
™
display (affichages ECHO
COMMAND
™
, pantalla ECHO COMMAND
™
)
Q
K
P
R
I
L
J
N
W
V
F
E
M
G
H
S
T
B
D
O
U
