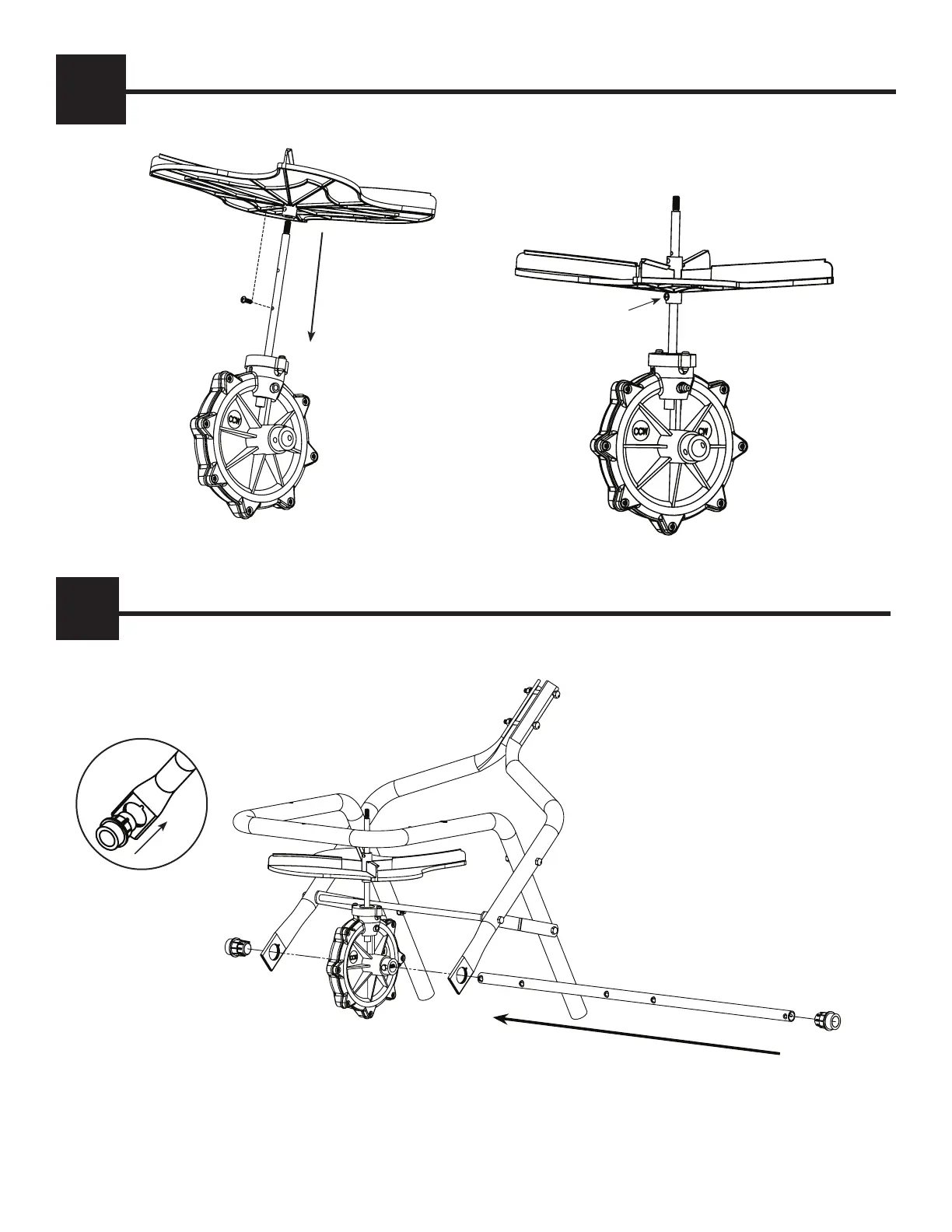

Assemble Impeller to Gear Box
Sujete el impulsor a la caja de velocidades / Assembler l’impulseur au boîtier d’engrenage
2
C-2
C-3
H-12
H-12
Assemble Impeller to Gear Box Shaft
Sujete el impulsor al eje de la caja de velocidades / Assembler l’impulseur sur l’arbre du boîtier d’engrenage
3
IMPORTANT: Gearbox runs counterclockwise when viewed from above. Orientated as shown in diagram.
¡IMPORTANTE! La caja de velocidades funciona en sentido contrario a las agujas del reloj cuando se mira desde arriba. Se orienta como se muestra en el diagrama.
IMPORTANT : Le boîtier d’engrenage tourne en sens antihoraire lorsque vu du dessus. Orienté comme il est indiqué dans le schéma.
H-11
C-8
H-11
Note: Hopper not shown in
drawing for clarity.
Nota: No se muestra la tolva
en el dibujo para claricar.
Remarque : La trémie n’est
pas montrée sur le schéma
pour plus de clarté.
5
To Next Page
