Содержание Описание горелки
Передача установки пользователю и рекомендации по
эксплуатации Производитель обязан не позднее момента передачи
установки пользователю передать ему инструкции по эксплуатации и
техническому обслуживанию установки. Они должны храниться в
котельной на видном месте. В них должен быть указан номер
телефона и адрес ближайшего центра технического обслуживания.
Основные указания
Горелки MAX GAS P являются моноблочными одноступенчатыми
приборами, работающими в полностью автоматическом режиме.
Форма головки горения позволяет получить низкий уровень
выделения NOx и продуктов горения, максимально повышая таким
образом КПД теплогенератора. Выделения могут отличаться от
значений, полученных в испытательной лаборатории, так как
значительно зависят от типа теплогенератора, в котором
устанавливается горелка.
Монтаж должен отвечать требованиям действующих нормативов.
Например, необходимо избегать помещений с опасной атмосферой
или без вентиляции.
Табличка с данными
Повреждение, удаление, отсутствие и т. д. таблички горелки могут не
позволить однозначно идентифицировать горелку и делают
затруднительной любую операцию по ее установке и техническому
обслуживанию.
Рекомендации пользователю
Не менее одного раза в год оборудование должно проверяться
квалифицированным специалистом. Для обеспечения регулярных
проверок рекомендуется заключить договор на проведение
технического обслуживания.

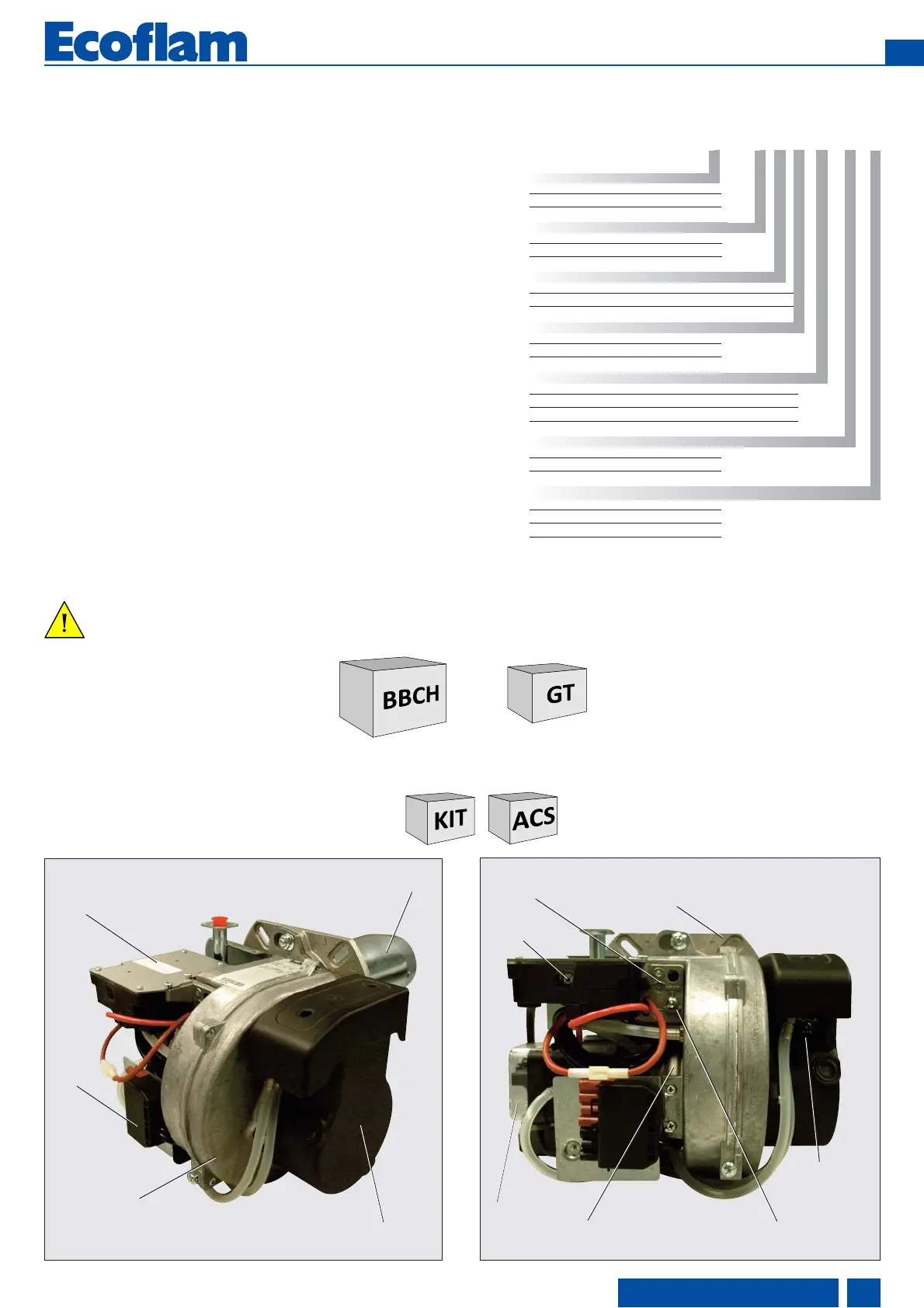

A1 E_BCU GAS Блок управления
F6 Реле давления воздуха
M1 Электродвигатель вентилятора
T1 Трансформатор розжига
Y Градуированный стержень
3 Регулировка воздуха в головке горелки
5 Корпус
8 Труба жаровая
10 Разъем wieland
15 Фланец горелки
16 Кнопка разблокировки
103B Регулировка подачи воздуха
113 Короб воздухозабора
A1
8
113
10
5
3
103B
Y
M1
F6
16
15
Для любого другого использования требуется разрешение
Компании Ecoflam.
Упаковка
Горелка поставляется с модульной
системой упаковки отдельными
комплектами/коробками:
BBCH: Горелка в комплекте с огневой
головкой и фланцем.
- 1 пакет : - многоязычное техническое руководство.
- штекер wieland.
- винты, гайки и шайбы.
GT: Отдельная газовая рампа.
KIT & ACS заказываемые и поставляемые отдельно
KIT & ACS заказываемые и
поставляемые отдельно
MAX GAS 40 LN P TC TW
MAX GAS газ
НАЗВАНИЕ
MAX GAS 40 40 кВт
МОДЕЛЬ
LN L N Класс 3 GAS EN676 (<80 мг/кВтч)
ВЫБРОСЫ
P 1-ступенчатый
РЕЖИМ РАБОТЫ
TC
КОРОТКАЯ ЖАРОВАЯ ТРУБА
TL
ДЛИННАЯ ЖАРОВАЯ ТРУБА
ТИП ГОЛОВКИ
природный газ
LPG пропан газ
БЛОК УПРАВЛЕНИЯ
TW Ariston E-BCU
ТОПЛИВО
