(1) Sortez le trépied, dévissez la vis et l'écrou du bouton et retirez les deux crochets en forme de L ;
(2) Le crochet en forme de L doit être fixé à la douille de fixation avant et à la douille de fixation arrière
comme indiqué sur la figure 2, puis, l'écrou à bouton doit être vissé. L'écrou à bouton est serré comme
indiqué dans la figure 3 ;

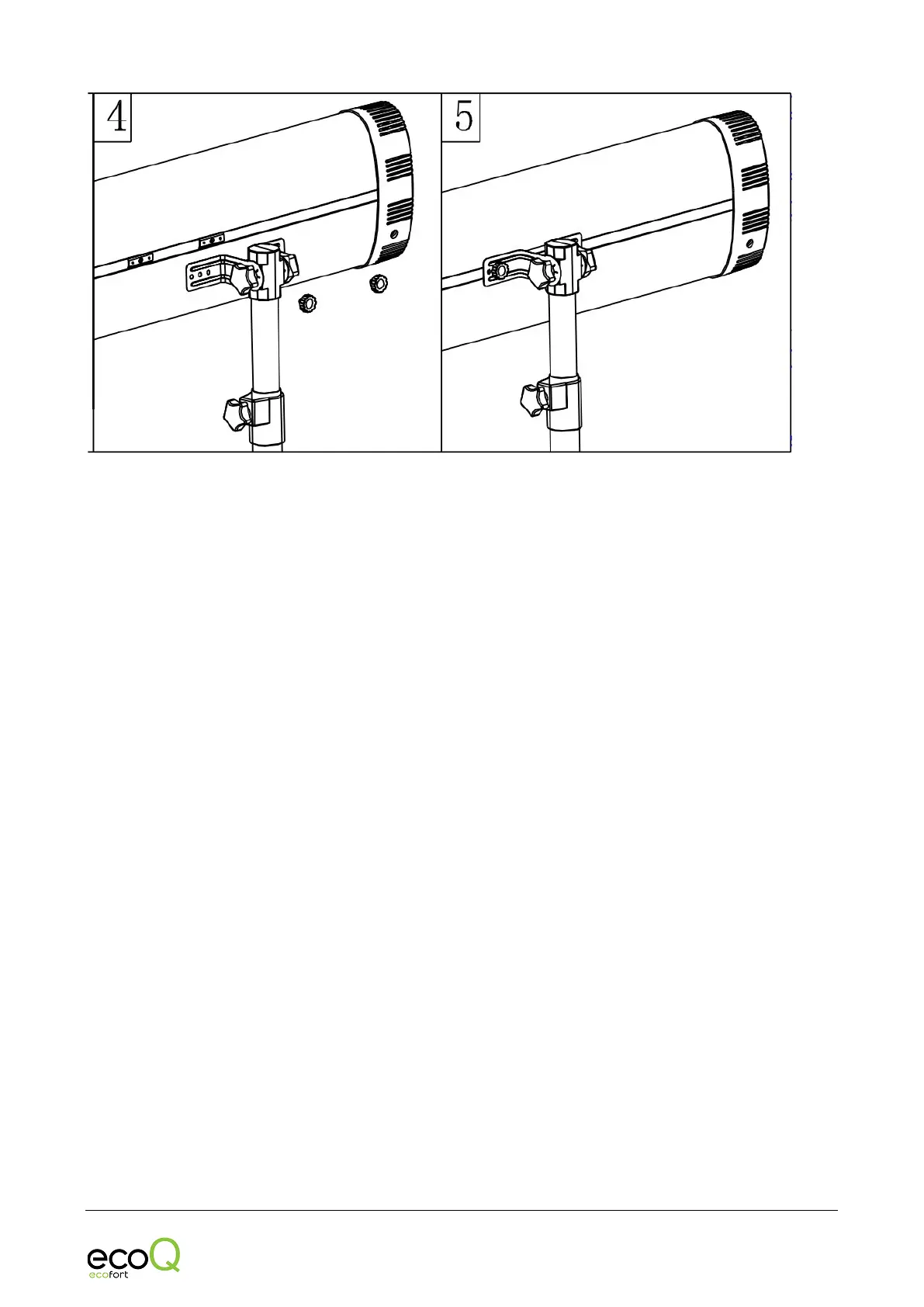

(3) Dévissez les 2 PCS de vis de poignée sur le radiateur et déplacez le curseur des 2 PCS vers le centre du
radiateur. Positionnez l'ensemble du support assemblé et faites passer la vis de la poignée à travers le
crochet en L. Serrez comme indiqué dans la figure 5.
