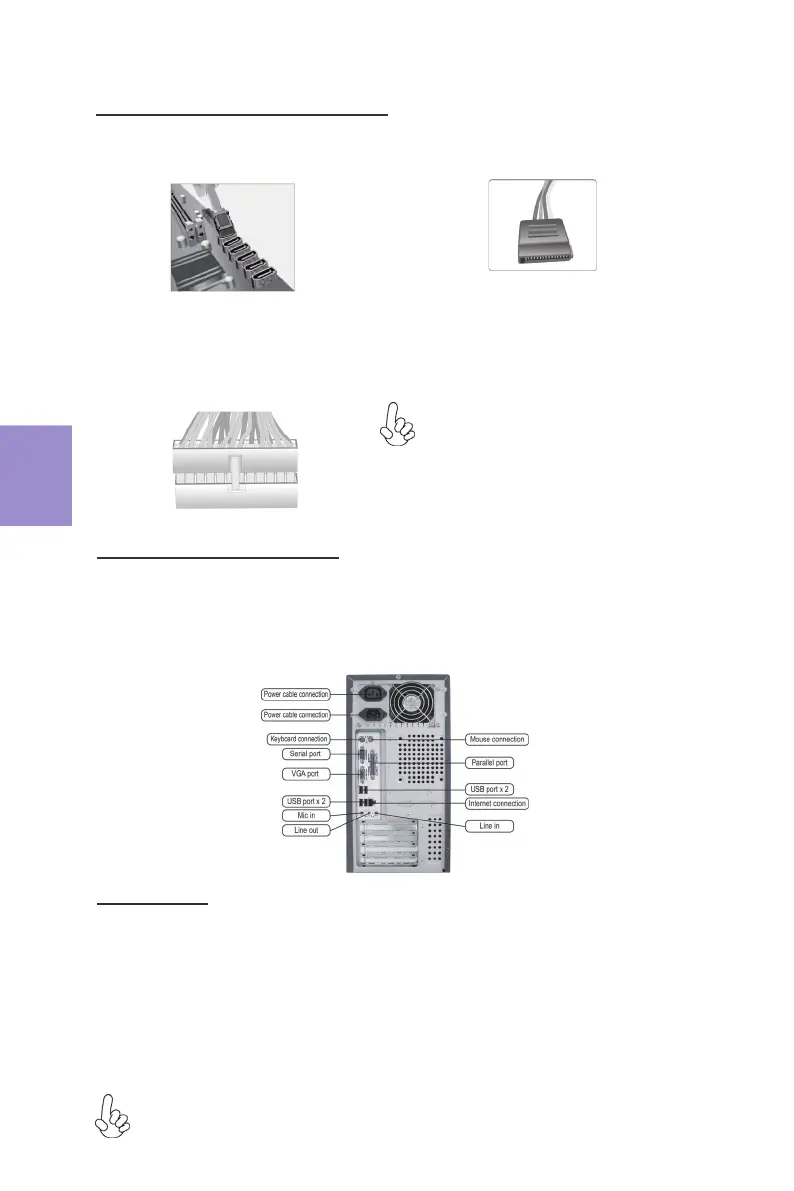

手順５ ケーブルと電源コネクタの接続：
b. ＳＡＴＡハードドライブにＳＡＴＡケーブル
を接続します
c. ２４ピン電源ケーブルを接続します
２４ピン電源ケーブルを接続するとき、電源
ケーブルのラッチとＡＴＸコネクタが適合す
ることを確認してください。
手順６ ケース上のポートに接続：
背面パネルは図と異なる場合があります。マザーボードによって異なります。
上記の手順を完了した後、キーボードやマウスなどの周辺機器を接続してください。その後電源
を接続し、システムを起動します。必要なソフトウェアをすべてインストールしてください。周
辺機器をすべてインストールしてください。
ＢＩＯＳの使用
ＢＩＯＳ（基本入出力システム）セットアップユーティリティはシステムの構成状態を表示し、
システムパラメータ設定のオプションを提供します。システムを起動すると、ＢＩＯＳが
ＰＯＳＴという診断テストのルーチンを実行します。セットアップを開始するには<ＤＥＬ>ま
たはＦ２を押してください。初めて電源を投入したとき、ＰＯＳＴ画面に「ＣＭＯＳ Ｓｅｔ-
ｔｉｎｇｓ Ｗｒｏｎｇ」（ＣＭＯＳの設定が正しくありません）というメッセージが表示され
ることがあります。ＢＩＯＳに入って「Ｌｏａｄ Ｄｅｆａｕｌｔ Ｓｅｔｔｉｎｇｓ」（デフォ
ルトの設定を読み込み）を選択し、デフォルトのＣＭＯＳ値をリセットしてください。（別の
ＣＰＵ、メモリなどのシステムハードウェアへの変更でもこのメッセージが表示されることがあ
ります。）
詳細な製品仕様については仕様説明書を参照するか、ＥＣＳウェブサイトの製品マニ
ュアルで詳細な内容をダウンロードしてください。
a. ＩＤＥハードドライブにＩＤＥケーブルを接
続します
VGAポート（実パネルI / O）+ DC_INポート
（実パネルI / O）およびDPポート
（実パネルI / O）+ ATX_POWERヘッダー
（内部I / Oヘッダー）は代替です
マザーボードのオプション。
