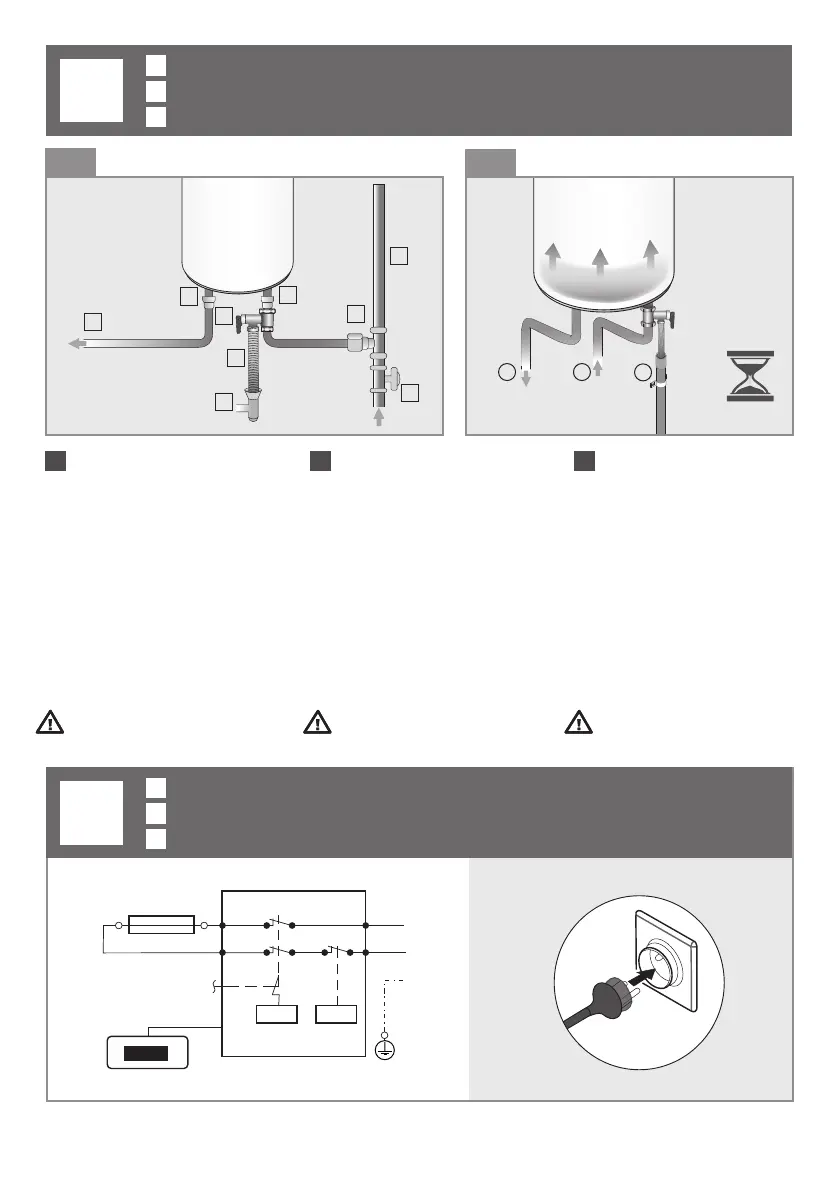

Edesa VM 050 D400-3-E - HYDRAULIC CONNECTION; Diagram 2.1: Hydraulic Components; Diagram 2.2: Water Flow and Safety; Hydraulic Safety Precautions

4
EN
1 - Hot water tube
2 - Safety relief valve
3 - Funnel
4 - Pressure reducer
recommended if pressure
> 0,5 MPa (5 bar)
5 - Stop valve
6 - Drain to sewage
7 - Cold water pipe
8 - Dielectric union
2
3
EN
HYDRAULIC CONNECTION
ES
CONEXIÓN HIDRÁULICA
PT
LIGAÇÃO HIDRÁULICA
EN
ELECTRICAL CONNECTION
ES
CONEXIÓN ELÉCTRICA
PT
LIGAÇÃO ELÉTRICA
1
2
3
4
5
6
7
8
8
2.1
1
7
6
10L /min.
2.2
B
A
N
L
PE
220-240V 
>ϑϑ >
ES
1 - Tubería de agua caliente
2 - Llave de paso de seguridad
3 - Embudo de goteo
4 - Reductor de presión
recomendado para
presiones > 0,5 MPa (5 bar)
5 - Llave de paso
6 - Desagüe
7 - Tubería de agua fría
8 - Junta dieléctrica
PT
1 - Tubo de água quente
2 - Válvula de alívio de
segurança
3 - Funil
4 - Redutor de pressão
recomendado, se a pressão
for > 0,5 MPa (5 bar)
5 - Válvula de corte
6 - Drenagem para o
saneamento
7 - Tubo de água fria
8 - União dielétrica
NEVER TURN THE WATER
HEATER ON WITHOUT WATER.
NUNCA LIGUE O
ESQUENTADOR SEM ÁGUA.
NUNCA ENCIENDA
EL TERMO SIN AGUA.
