– 3 –

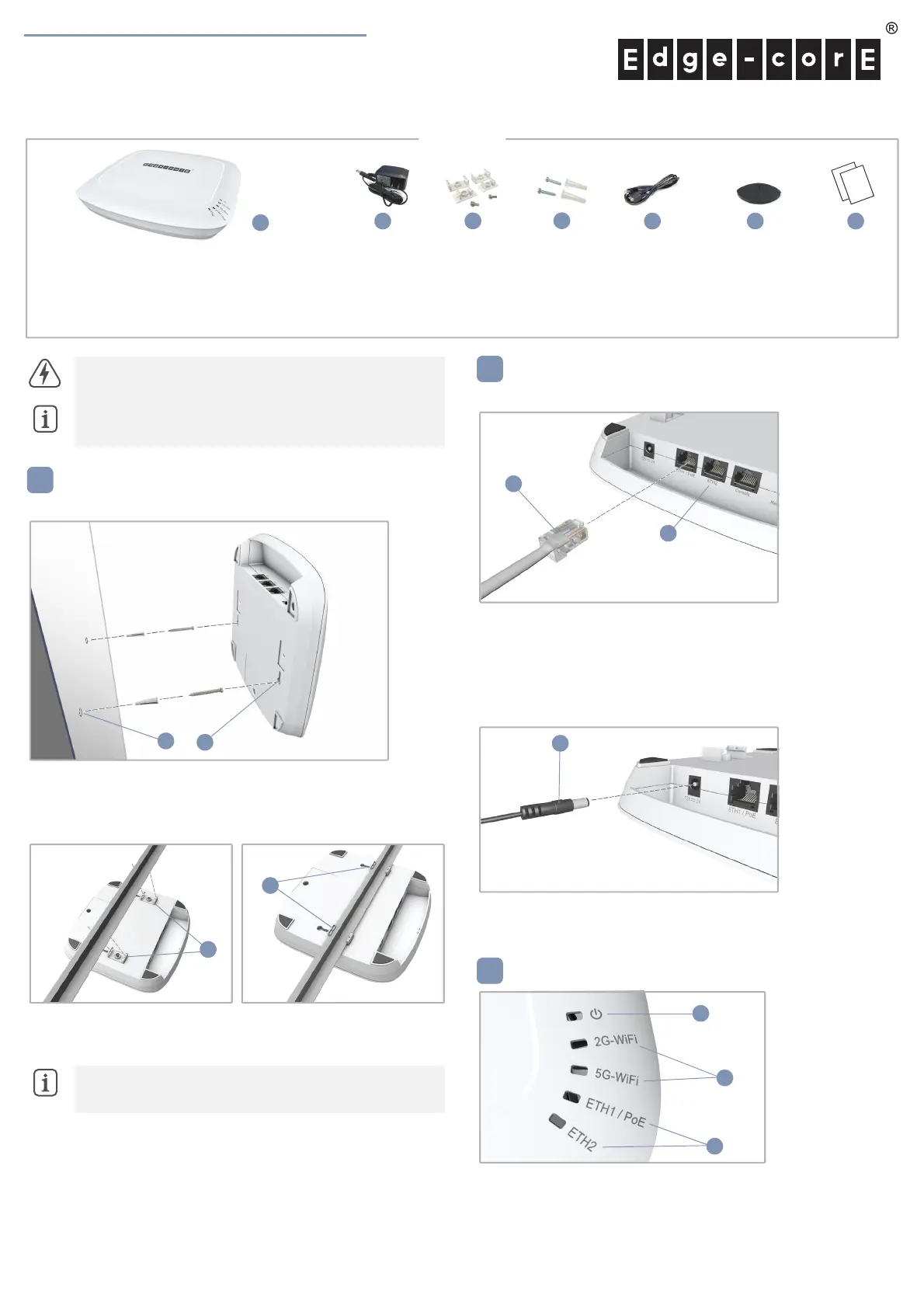

安装接入点
a. 在墙上安装
1. 用两个螺丝固定在墙上，螺钉间保持 128 mm (5.0 英寸 ) 距离。
2. 将接入点的壁挂槽向下滑动到螺钉，以使设备牢固。
b. 在吊装 T 型杆上安装
1. 使用附带的螺钉将两个吊装 T 型杆夹安装到 AP 背面。
2. 将接入点向吊装 T 型杆推，直到其牢固卡扣到位。
连接线缆
a. 连接 LAN 线
1. 将 5e 类或更好线缆连接到 Eth1/PoE 1000BASE-T RJ-45 端口。
连接到 PoE 源时， Eth1/PoE 端口为设备供电。
2. (可选) 将本地 LAN 交换机或计算机连接到 Eth2 1000BASE-T RJ-
45 端口。
b. （可选）连接交流电源适配器
1. 将交流电源适配器连接到接入点上的直流电源插孔，然后将
适配器插接到附近的交流电源。
检查 AP LED
1. 电源 LED — 亮起绿色表示正常操作。
2. 2G-WiFi 和 5G-WiFi LED — 亮起绿色表示无线通讯已启用。
3. Eth1/PoE 和 Eth 2 LEDs — 亮起绿色表示有效 LAN 链接。
警告：
仅限在室内使用。接入点、交流电源适配器和所
有连接的线缆不适合在室外使用。
注意：
有关安全和管制信息，请参阅接入点 (AP) 附带的
安全和管制信息
文档。
注意：
吊装夹针对两个不同规格的吊装 T 型杆。窄夹用
于 15 mm 杆。宽夹用于 24.5 mm 杆。
www.edge-core.com
1. ECW5410-L、 ECW5410-L2 或 ECW5410-O 接入点
2. 交流电源适配器
3. 吊装套件 —4 个 T 型夹和 2 个螺钉
4. 壁挂套件 —2 个墙塞和 2 个螺钉
5. 控制台线缆 —RJ-45 至 DB-9
6. 四个粘合橡胶支脚
7. 文档 —
快速入门指南
( 本文档 ) 以及
安全和管制信息
双频段企业级接入点
ECW5410-L | ECW5410-L2 | ECW5410-O
7
62
5
4
3
1
快速入门指南
