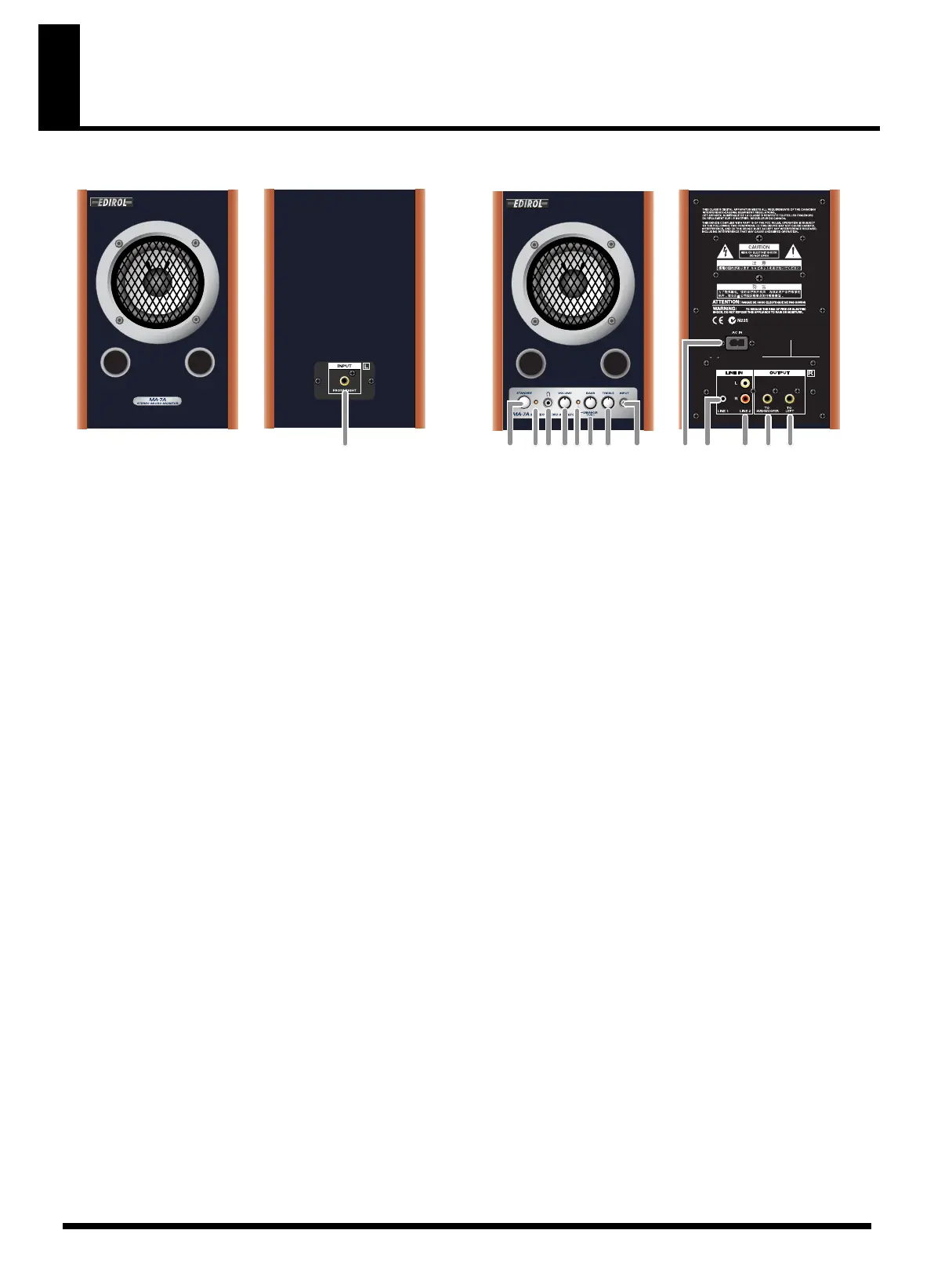

Bedienfeldbeschreibung
Linker Kanal
s
Linker Kanal
1.
L-Kanal-Eingangsbuchse
Verbinden Sie diese Buchse mit der L-Kanal-
Ausgangsbuchse
14
der Einheit auf der rechten Seite.
Verwenden Sie für den Anschluss das beiliegende
Lautsprecherkabel.
Rechter Kanal
2.
STANDBY-Schalter
3.
STANDBY-Anzeige
Die STANDBY-Anzeige leuchtet auf, wenn der
STANDBY-Schalter eingeschaltet ist und die Lautsprecher
zur Tonausgabe bereit sind.
4.
PHONES-Buchse
Wenn Sie an diese Buchse Kopfhörer anschließen, hören
Sie keinen Sound aus den Lautsprechern.
5.
VOLUME-Schaltknopf
Stellt die Lautstärke der Geräte ein, die an den LINE-
Eingangsbuchsen
9
, an den LINE 1-Eingangsbuchsen
11
und der LINE 2-Eingangsbuchse
12
angeschlossen sind.
6.
BASS ENHANCER-Anzeige
Leuchtet auf, wenn der BASS ENHANCER-Schalter
7
gedrückt wird, um die Funktion einzuschalten.
7.
BASS-Drehknopf
BASS ENHANCER-Schalter
Einschalten, um den Tiefenbereich anzuheben.
Die BASS ENHANCER-Anzeige leuchtet auf, wenn dies
eingeschaltet ist.
Wenn dieser Schalter auf OFF steht, wird Ton ohne
angelegten Effekt ausgegeben.
Rechter Kanal
f
8.
TREBLE-Drehknopf
Mit diesen Bedienelementen werden Bass und Treble
reguliert. Drehen Sie die Drehknöpfe bis zur Mitte, um
einen tiefen Ton zu erzeugen.
9.
LINE-Eingangsbuchse (Stereo-Minibuchse)
Eingangssignale werden gemischt, wenn Geräte
gleichzeitig an den LINE 1-Eingangsbuchsen
11
und die
LINE 2-Eingangsbuchsen
12
an der Rückseite
angeschlossen sind.
10.
AC-Einlass
Schließen Sie hier das beiliegende Netzkabel an (s. 17).
Stecken Sie das Kabel fest ein, damit es nicht versehentlich
vom Anschluss getrennt werden kann.
11.
LINE 1-Eingangsbuchse (Stereo-Minibuchse)
Eingangssignale werden gemischt, wenn Geräte
gleichzeitig an die LINE-Eingangsbuchse
9
an der
Vorderseite und die LINE 2-Eingangsbuchsen
12
an der
Rückseite angeschlossen sind.
12.
LINE 2-Eingangsbuchsen (L, R) (RCA-Cinchbuchsen)
Eingangssignale werden gemischt, wenn Geräte
gleichzeitig an die LINE-Eingangsbuchse
9
an der
Vorderseite und die LINE 1-Eingangsbuchse
11
an der
Rückseite angeschlossen sind.
13.
SUB-WOOFER-Ausgangsbuchse
Schließen Sie hier Ihren Subwoofer an. Geeignete
Subwoofer sind im Fachhandel erhältlich.
14.
L-Kanal-Ausgangsbuchse
Verbinden Sie diese Buchse mit der L-Kanal-
Eingangsbuchse
1
der Einheit auf der linken Seite.
1
234 56 7 8
10 11 12 13 14
9
