Edwards SA-232 - Page 4

4 / 4 P/N 3101095 • REV 03 • REB 25JAN13
Câblage de téléchargement en amont de
l’ordinateur
Câblage à un ordinateur :
1. Si votre imprimante est branchée, débranchez-la.
2. Localisez le port sériel (port COM) à l’arrière de
l’ordinateur.
3. Branchez l’extrémité DB-9 du câble RS-232 au port COM
à l’arrière de l’ordinateur.
4. Branchez l’autre extrémité du câble RS-232 à la carte
RS-232.

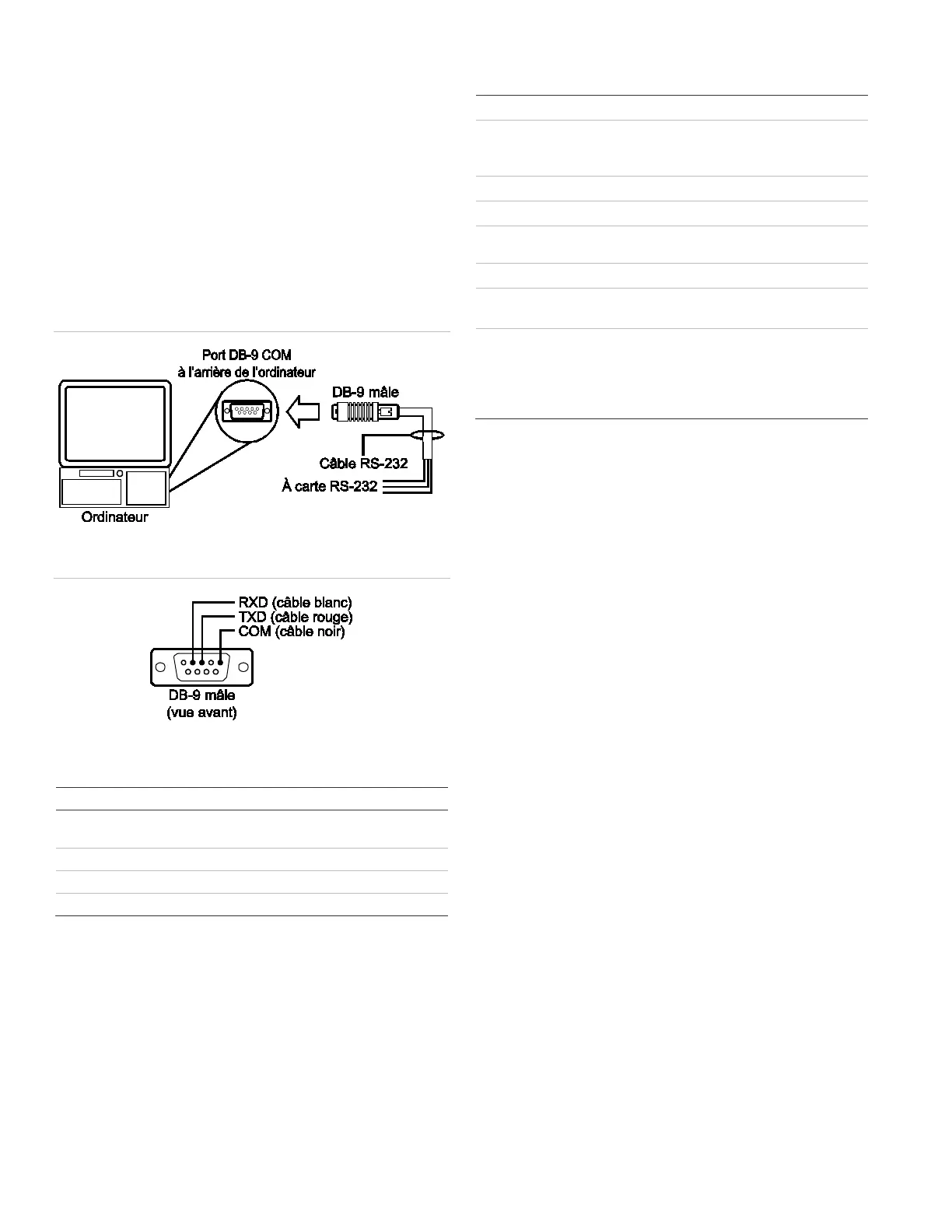

Figure 5 : Câblage de téléchargement en amont de l’ordinateur
Figure 6: Connexions de la fiche DB-9
Tableau 2 : Connexion de la carte SA-232 à la fiche DB9- de
l’ordinateur
Carte SA
-232 DB-9 Description
GND
COM (fiche 5)
Câble noir (connexion de mise à la
terre)
RTS
- Non utilisé
TXD
RXD (fiche 2) Câble blanc (communication)
RXD
TXD (fiche 3) Câble rouge (communication)
Fiche technique
Tension de service
24 VDC
Communications sérielles
Résistance maximale des
communications asynchrones : 13 Ω
Capacité maximale : 0,7 µF
Longueur du câble
Maximum 15,2 mètres (30 pi)
Voltage du signal
+/- 10 V
Courant opérationnel
En attente et alarme : 13 mA
Maximum : 20 mA
Coefficient des bornes
0,75 à 2,5 mm
2
(12 à 18 AWG)
Vitesse de communication
de l’imprimante
9600 bauds
Environnement
opérationnel
Température
Humidité
0 à 49 °C (32 à 120 °F)
0 à 93 % RH, non-condensation à
32 °C (90 °F)
