Montage de l'Outil de Coupe

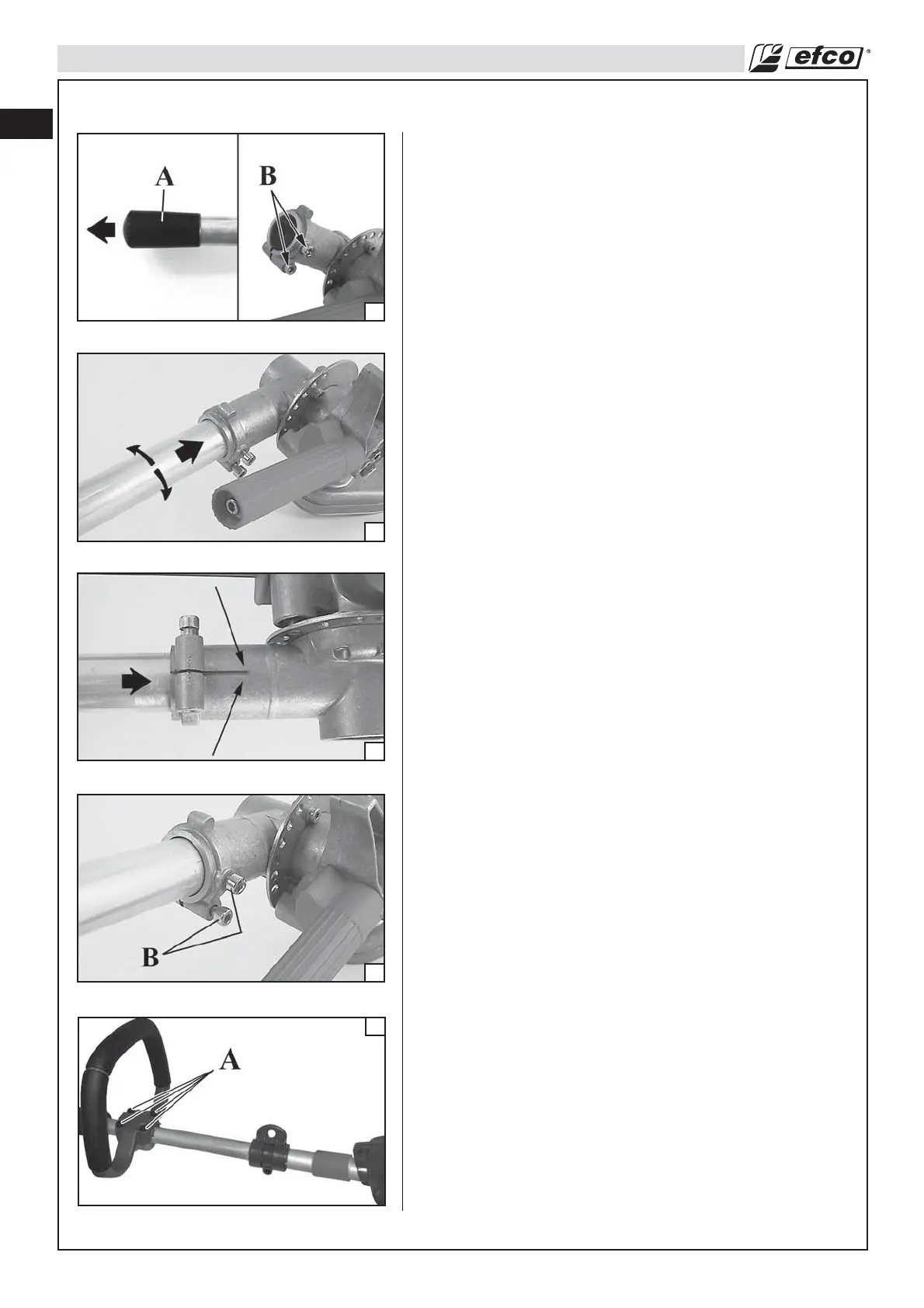

1. Ôter le bouchon (A, Fig. 14)
2. Desserrer les vis de  xation (B, Fig.14) sur le réducteur du taille-
haies et monter ce dernier sur le tube de transmission en le
tournant légèrement à droite puis à gauche (Fig.15). Lorsque
l’extrémité du tube n’est plus visible dans la fente de serrage
(Fig.16), pousser le tube en avant jusqu’à ce qu’il se bloque.
3. Serrer à fond les vis de  xation du taille-haies (B, Fig.17).
Montage de la Poignée (Fig.18)
Montez la poignée sur le tuyau de transmission et  xez-la avec les vis
(A), les rondelles et les écrous. La position de la poignée se règle selon
les exigences de l'opérateur.
