MONTAJE

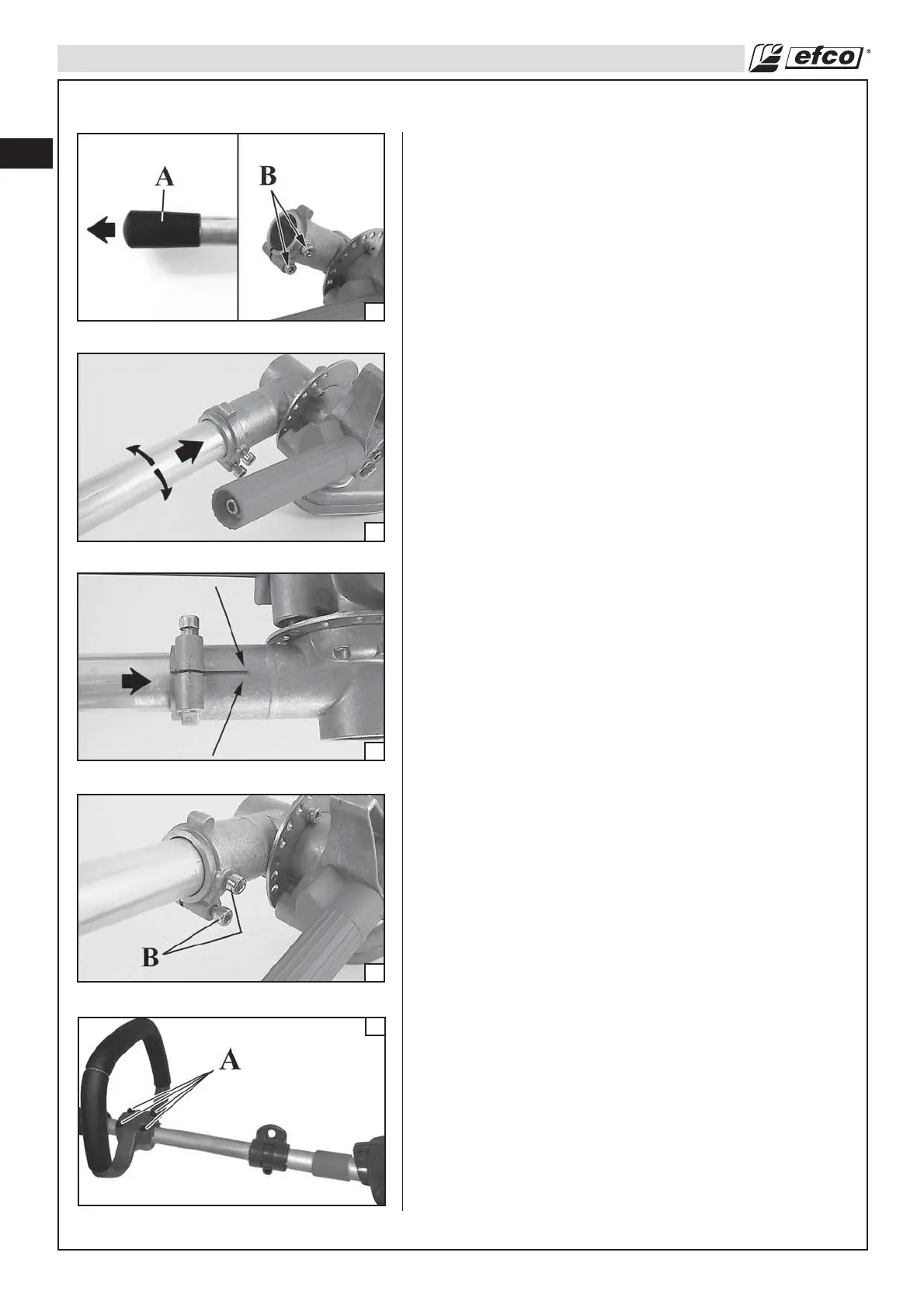

Montaje del equipo de corte
1. Quitar el tapón (A, Fig. 14).
2. Afloje los tornillos de fijación (B, Fig. 14) del reductor del
cortasetos y monte este elemento en el tubo de transmisión,
girándolo brevemente hacia la derecha y la izquierda (Fig. 15).
Cuando el extremo del tubo ya no se vea por la ranura de bloqueo
(Fig. 16), empuje el tubo hacia delante hasta el tope.
3. Bloquee los tornillos de  jación del cortasetos (B, Fig. 17).
Montaje de la empuñadura (Fig. 18)
Monte la empuñadura en el eje de transmisión y  jela mediante los
tornillos (A), las arandelas y las tuercas. La posición de la empuñadura
es regulable en función de las exigencias del operador.
15
16
17
18
14
