Esquema de conexión
4

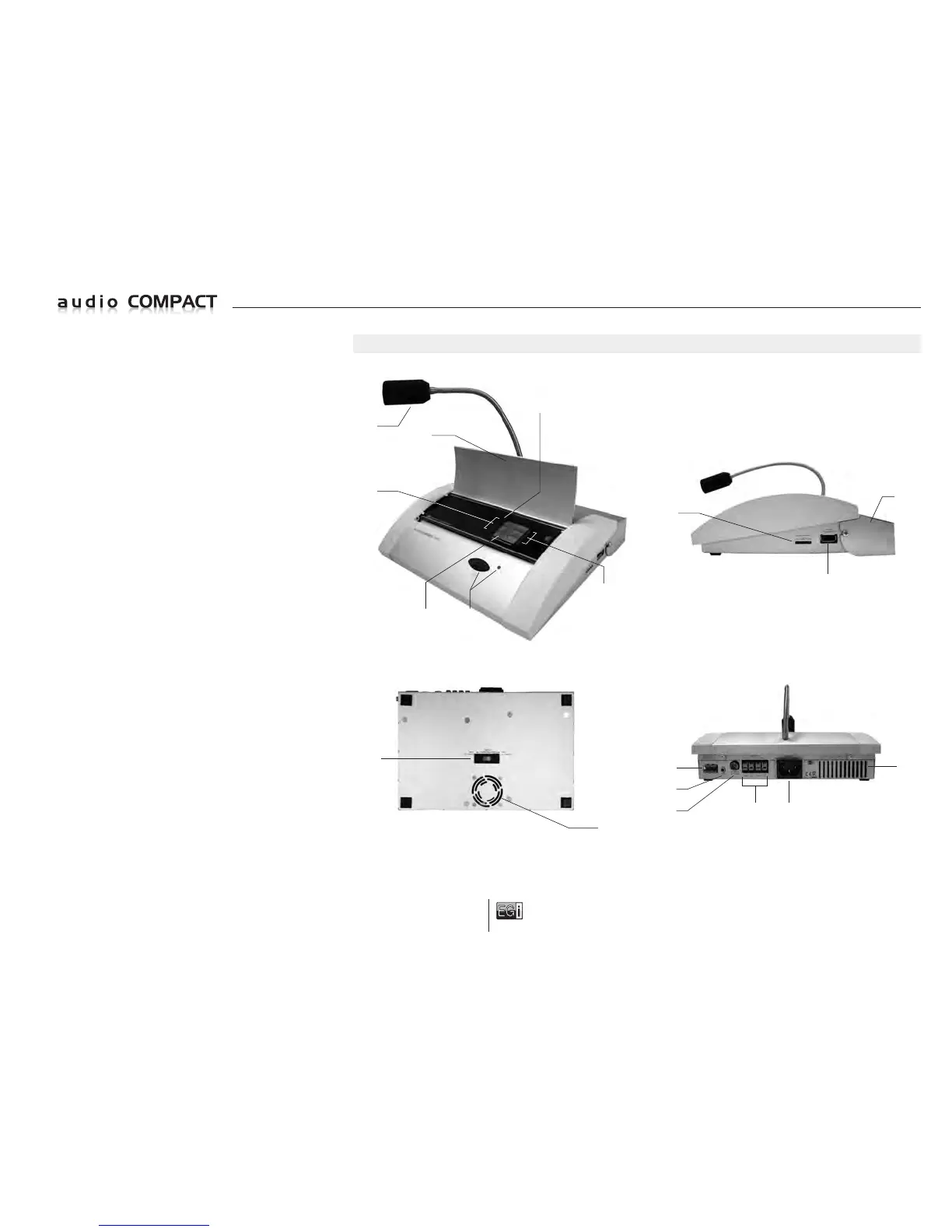

ELEMENTOS
10401 - Consola autoamplificada
ELEMENTOS
1 Pulsador de llamada y piloto indicador de avisos.
Si parpadea el piloto le indica que existe red eléctrica.
Si el led está fijo le indica que se está emitiendo un aviso
por el micrófono.
2 Display LCD gráfico.
3 T
eclas de acceso a menús.
4 Tapa frontal protectora.
Pulse PUSH para abrir o cerrar la tapa.
5 Pulsador de encendido ON/Stand-by.
6 Micrófono de avisos unidireccional Electret.
7 Entrada memoria de tarjetas micro SD para DIN-DON y
mensajes pregrabados.
8 Entrada memoria USB para reproducción de música MP3.
9 Tapa protectora del cableado.
10 Selector de voltaje 110 V~ / 230 V~.
11 Rejilla de electroventilador y ventilación.
12 Toma de corriente 230V~ o 115 V~.
13 Salida de audio para altavoces Zona 1 y Zona 2 (2 x 50 W).
14 Conexión de antena RF FM.
15 Entrada auxiliar de audio Jack 3.5 mm. ST.
16 Salida de MILLENNIUM para Zona 3.
