19ENSACHEUSE À HERBE — ABK4200

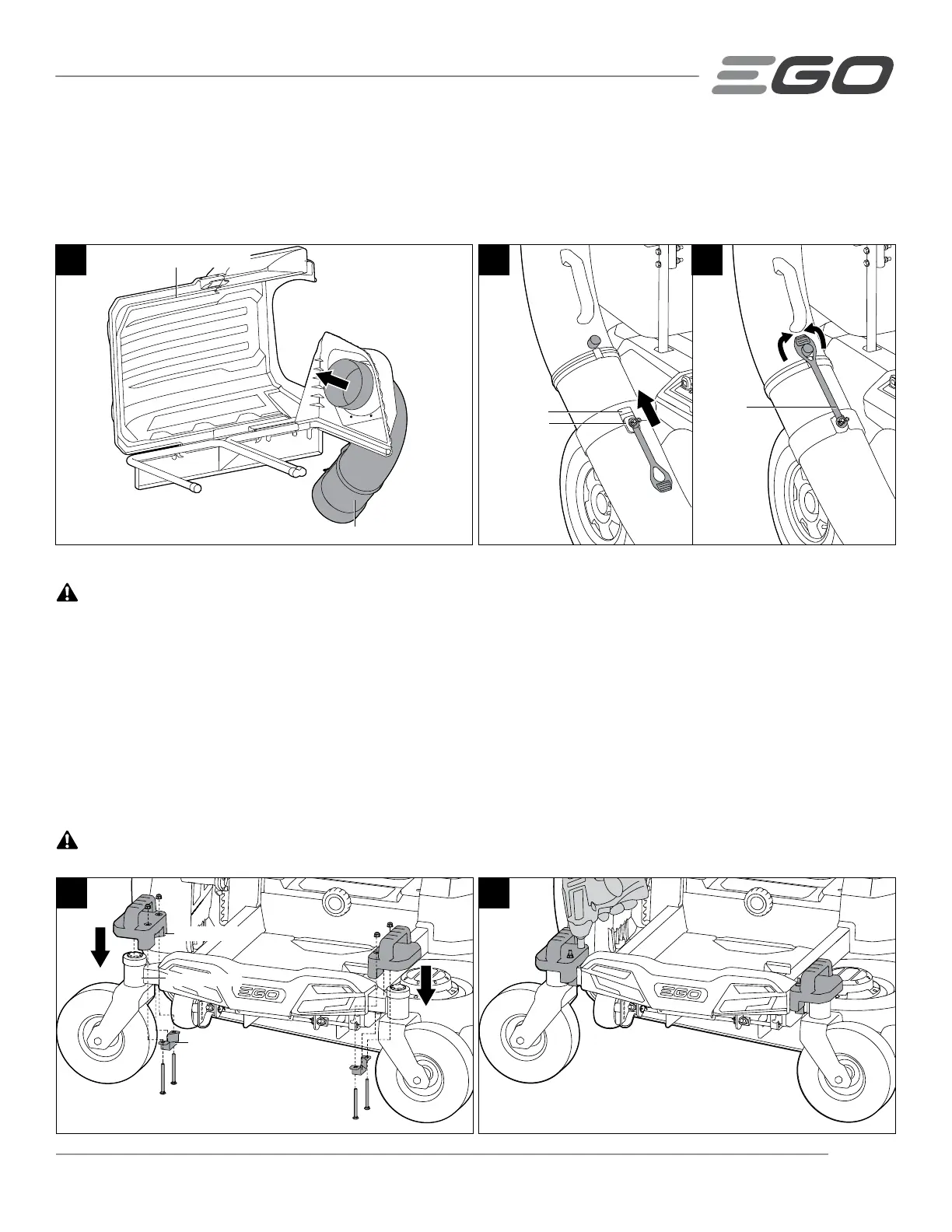

8. Insérez le haut de l’ensemble de tube de goulotte du haut dans l’ensemble de couvercle du haut (Fig. 9).
9. Alignez la protubérance sur l’encoche et faites glisser l’ensemble de tube de goulotte du haut dans l’ensemble de
tube de goulotte du bas (Fig. 10). Tirez sur la boucle en caoutchouc jusqu’à ce qu’elle soit accrochée au tube de
goulotte du haut (Fig. 11).
INSTALLATION DES CONTREPOIDS
AVERTISSEMENT :
Les contrepoids sont nécessaires lorsque vous utilisez la tondeuse à rayon de braquage
zéro avec une ensacheuse à herbe installée sur la tondeuse. Le fait de ne pas installer les contrepoids nécessaires
pourrait causer de graves blessures, voire la mort de quelqu’un.
1. Tournez les deux roues avant de la tondeuse de telle manière qu’elles soient perpendiculaires au corps et qu’elles
soient dirigées vers l’extérieur.
2. Insérez le support de montage de gauche sous le bras de la roue de gauche et placez le contrepoids de gauche
sur le devant de la tondeuse comme illustré à la Fig. 12. Suivez ensuite la même procédure pour installer le
contrepoids de droite.
3. Préinstallez quatre boulons à tête plate sur les deux contrepoids et serrez à la main les boulons et les écrous.
Serrez ensuite à fonds tous les quatre boulons à tête plate des deux côtés au moyen d’une clé à chocs avec une
douille de 13 mm / 1/2 po (non incluse) (Fig. 13).
AVERTISSEMENT : L’utilisation de ce produit avec des boulons qui ne sont pas sécurisés de façon
adéquate pourrait causer des blessures graves.
9
Ensemble de couvercle supérieur
Ensemble de tube de goulotte supérieur
10
Protubérance
Encoche
Boucle en
caoutchouc
11
1312
Support de montage
Contrepoids
Bras de la roue
