32 KIT DE TRITURACIÓN — ABP5200

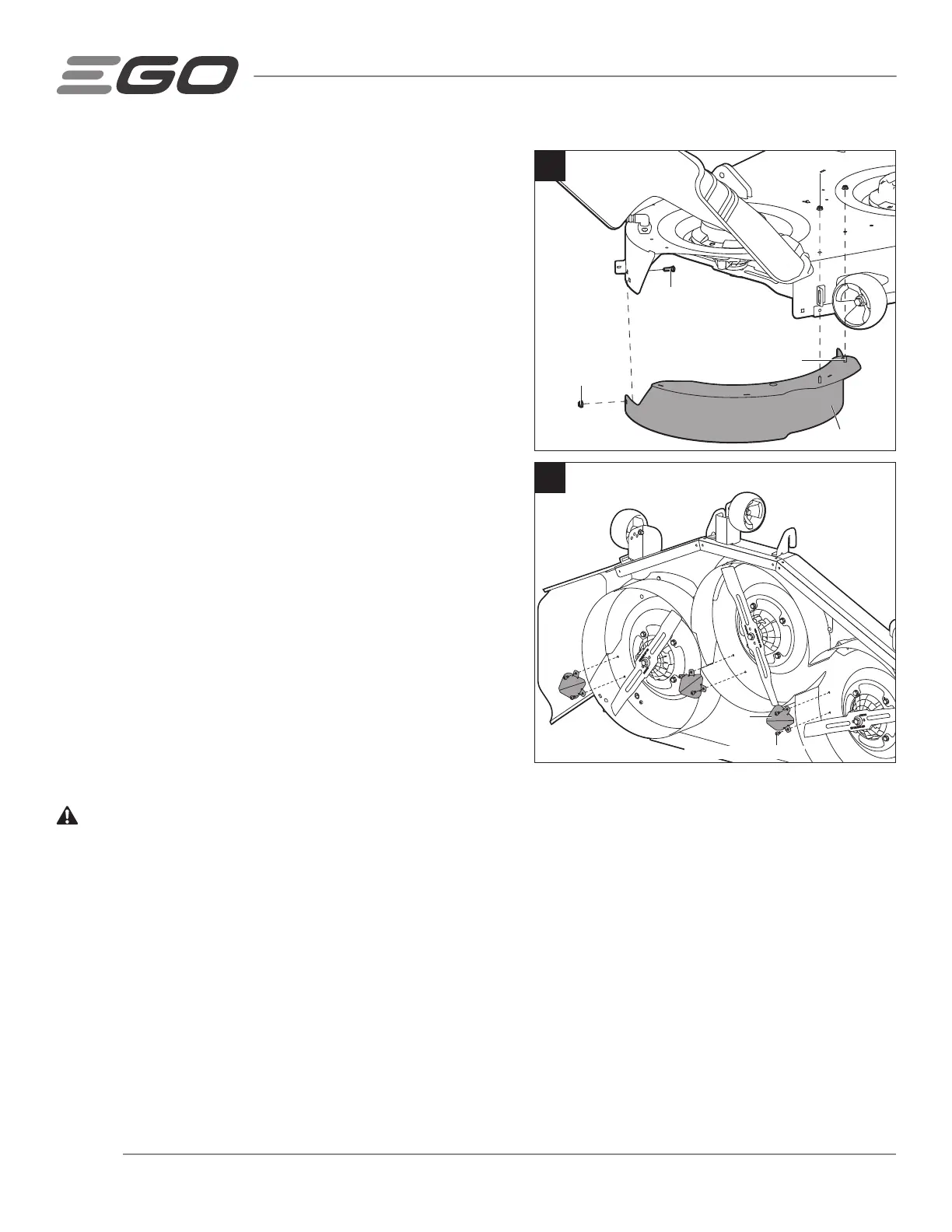

5. Instale el deflector derecho en la plataforma de la cortadora de
césped
- Utilice dos tuercas de fijación para sujetar firmemente los
postes soldados del deflector derecho a la parte inferior de
la plataforma de la cortadora de césped en las posiciones
mostradas en la Fig. 7. Apriete con los dedos las tuercas de
fijación.
- Instale un perno de carruaje y una tuerca de fijación a través
del agujero de la pared lateral de la plataforma de la cortadora
de césped y el deflector para sujetar firmemente el deflector
derecho a la plataforma de la cortadora de césped.
- Apriete firmemente las tres tuercas de fijación por medio de
una llave de impacto con una bocallave de 3/8 de pulgada (10
mm) (no incluida).
6. Instale las tres piezas de empuje en la plataforma de la
cortadora de césped
- Alinee los dos agujeros ubicados en una de las piezas de
empuje con los agujeros ubicados en la plataforma de la
cortadora de césped e inserte dos tornillos Torx autorroscantes
de la manera que se muestra en la Fig. 8.
- Apriete firmemente los dos tornillos con un destornillador Torx
T30 (no incluido).
- Instale las otras dos piezas de empuje en la plataforma de la
cortadora de césped de la misma manera.
7. Reensamble la plataforma de la cortadora de césped en la
cortadora
- Después de completar la instalación del kit de trituración,
reensamble la plataforma de la cortadora de césped sobre la misma en orden inverso.
ADVERTENCIA:
La barra del deflector ubicada debajo del conducto de descarga lateral se deber retirar para instalar
y utilizar el kit de trituración, y se debe reinstalar cuando se retire el kit de trituración.
7
Tuerca de fi jación
Tuerca de fi jación
Perno de carruaje
Poste soldado
Deflector derecho
8
Pieza de
empuje
Tornillo Torx autorroscante
