TÊTE D’ALIMENTATION AU LITHIUM-ION DE 56 VOLTS — PH1400/PH1400-FC 43
INSTALLATION ET RÉGLAGE DE
LA POIGNÉE DE MANŒUVRE
AVANT
AVERTISSEMENT
:
Enlevez
toujours le bloc-piles de l’outil lorsque vous
assemblez des pièces, procédez à des
ajustements ou à son nettoyage ou lorsque
le produit n’est pas utilisé.
1. Arrêtez le moteur et enlevez le bloc-
pile, s’il est installé.
2. Desserrez les quatre vis de la
poignée de manœuvre avant à
l’aide de la clé hexagonale fournie,
puis retirez les vis et l’élément de
fixation inférieur de la poignée de
manœuvre avant (Fig. 3a).
3. Placez la poignée de manœuvre
avant et l’élément de fixation
inférieur sur le manche de la tête
d’alimentation et fixez-les sans
serrer complètement les quatre vis. Tournez la poignée de manœuvre avant en
l’orientant vers le haut de façon à ce qu’elle pointe vers le haut de la poignée
arrière (Fig. 3b).
4. Réglez la position de la poignée de manœuvre avant entre le boîtier de la poignée
arrière et le dispositif de raccord sur le manche de la tête d’alimentation (Fig. 3b)
5. Vissez fermement les quatre vis afin que la poignée ne tourne pas sur le manche.
AVERTISSEMENT :
N’utilisez jamais l’outil si la poignée de manœuvre avant
n’est pas fixée fermement.
REMARQUE : La poignée d'assistance
avant à réglage rapide en option (Modèle
numéro AQH1500) peut être utilisée à la
place de la poignée d’assistance avant
incluse dans le kit. Suivez les instructions
ci-dessous pour installer la poignée
d'assistance avant à réglage rapide
AQH1500.
1. Desserrez et retirez le levier du
poteau de verrouillage et l’écrou à
oreilles de la poi-gnée à boucle (Fig. 4a).

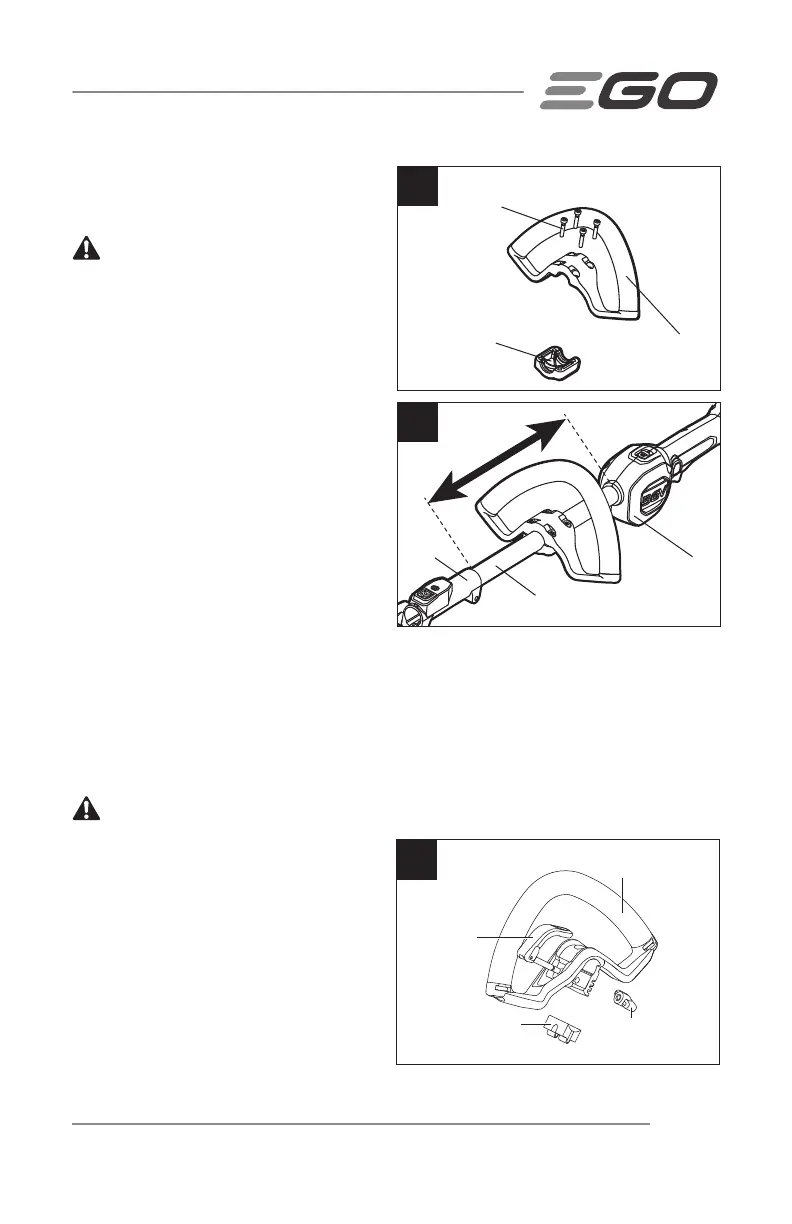

3a
Élément de fixation
inférieur
Poignée de
manœuvre avant
Vis
3b
Dispositif de
raccord
Manche de la tête
d’alimentation
Boîtier de la
poignée arrière
4a
Bloc de serrage
Écrou à oreilles
Levier à
relâchement
rapide
Poignée avant
