CABEZAL MOTOR CON BATERÍADE IONES DE LITIO DE 56 VOLTIOS — PH1400/PH1400-FC
69

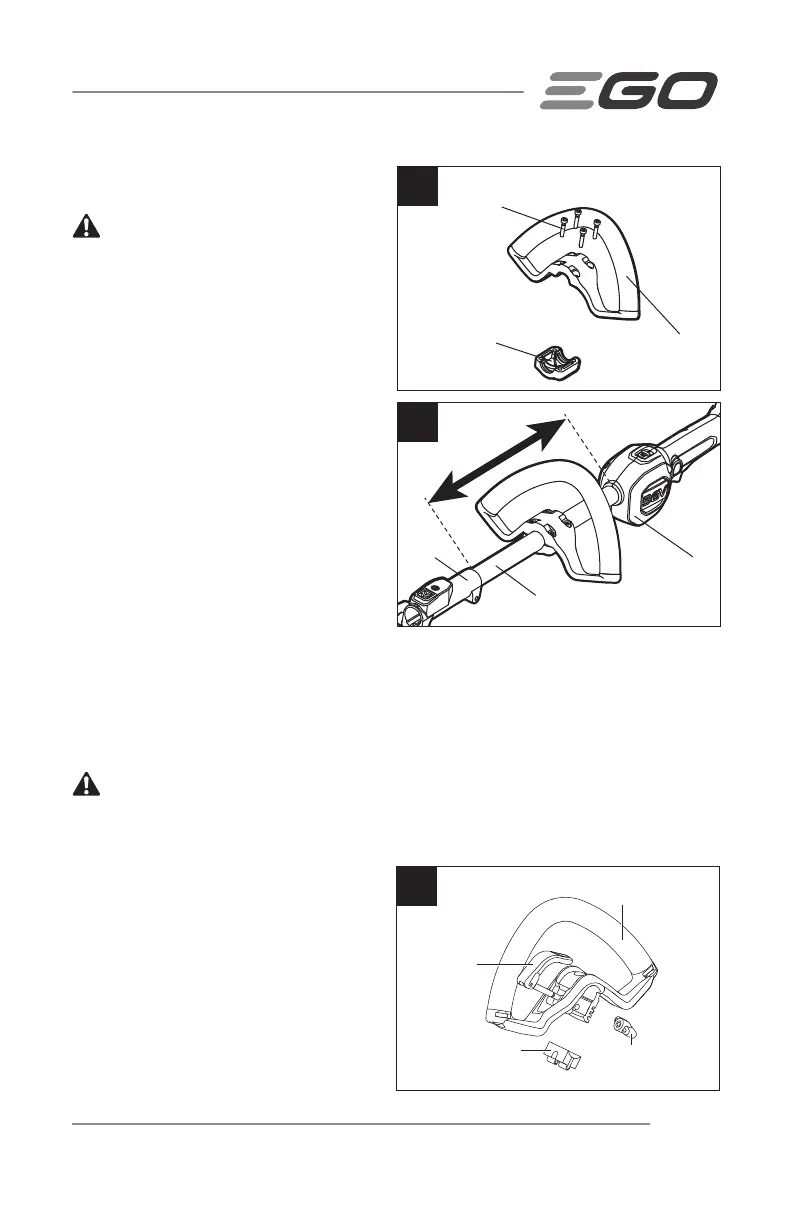

CÓMO MONTAR Y AJUSTAR LA
MANIJA DE AYUDA FRONTAL
ADVERTENCIA
:
Siempre retire el
paquete de baterías del producto cuando
ensamble las piezas, realice ajustes, limpie
el producto o cuando este no esté en uso.
1. Detenga el motor y retire el paquete
de baterías (si está instalado).
2. Retire los cuatro tornillos y la
abrazadera inferior de la manija de
ayuda frontal con la llave hexagonal
incluida (Fig. 3a).
3. Fije la manija de ayuda frontal y la
abrazadera inferior en el mango
del cabezal motor y asegúrelas
apretando un poco los cuatro
tornillos. Gire la manija de ayuda
frontal hacia arriba para que apunte
hacia la parte superior de la manija
posterior (Fig. 3b).
4. Ajuste la posición de la manija de ayuda frontal entre la carcasa de la manija
posterior y el acoplador en el mango del cabezal motor (Fig. 3b).
5. Apriete los cuatro tornillos de manera que la manija no pueda girar sobre el eje.
ADVERTENCIA
:
Nunca opere la herramienta si la manija de ayuda frontal no
está bien colocada en su lugar.
NOTA: El mango de asistencia delantera de ajuste rápido opcional (número de modelo
AQH1500) se puede utilizar en lugar del
mango de asistencia delantera incluido
en el kit. Siga las instrucciones que se
indican a continuación para instalar el
mango de asistencia delantera de ajuste
rápido AQH1500:
1. Afloje la palanca del poste de
fijación y la tuerca de mariposa y
retírelas del mango en bucle
(Fig. 4a).
3a
Abrazadera inferior
Manija de ayuda frontal
Tornillos
3b
Acoplador
Mango del cabezal motor
Carcasa de la
manija posterior
4a
Bloque de sujeción
Tuerca mariposa
Palanca de
liberación
rápida
Mango delantero
