Estrarre la griglia di co-
pertura ed i cestelli per i
materiali filtranti uno dopo
l’altro. Per facilitare l’ope-
razione, afferrare e solle-
vare le maniglie retrattili.
EHEIM professionel filtro esterno asciutto/bagnato 2227 e 2229
EHEIM professionel termofiltro asciutto/bagnato 2327 e 2329
햲
Testata/corpo pompa
햳
Guarnizione di tenuta
햴
Tubo di raccordo
햵
Griglia di copertura
햶
Cestelli estraibili per i materiali filtranti
햷
Clips
di bloccaggio
햸
Contenitore esterno
햹
Cilindro meccanismo asciutto/
bagnato
햺
Anello di bloccaggio
햻
Galleggiante
햽
Dispositivi di fis-
saggio
햾
Blocco di raccordo a rubinetti doppi
햿
Morsetto stringitubi
헀
Tubo di mandata ad arco
헁
Diffusore a spruzzo con tappo ermetico
헂
Tubo di aspirazione
헃
Gabbietta di aspirazione
헄
Cartuccia prefil-
tro
헅
Sfiatatoio
헆
Tubi flessibili
쎻
21
Ventose a clips
쎻
22
Chiave per i
dispositivi di fissaggio
쎻
23
Vaselina
쎻
24
Spazzola. Termofiltro:
쎻
25
Unità
di controllo
쎻
26
Sensore temperatura
쎻
27
Velcro adesivo.
Attenzione: I termofiltri 2327 e 2329 sono solo adatti per l’uso in
acqua dolce.
Dopo aver aperto la confezione, controllare immediatamente che vi
siano contenuti tutti i pezzi.

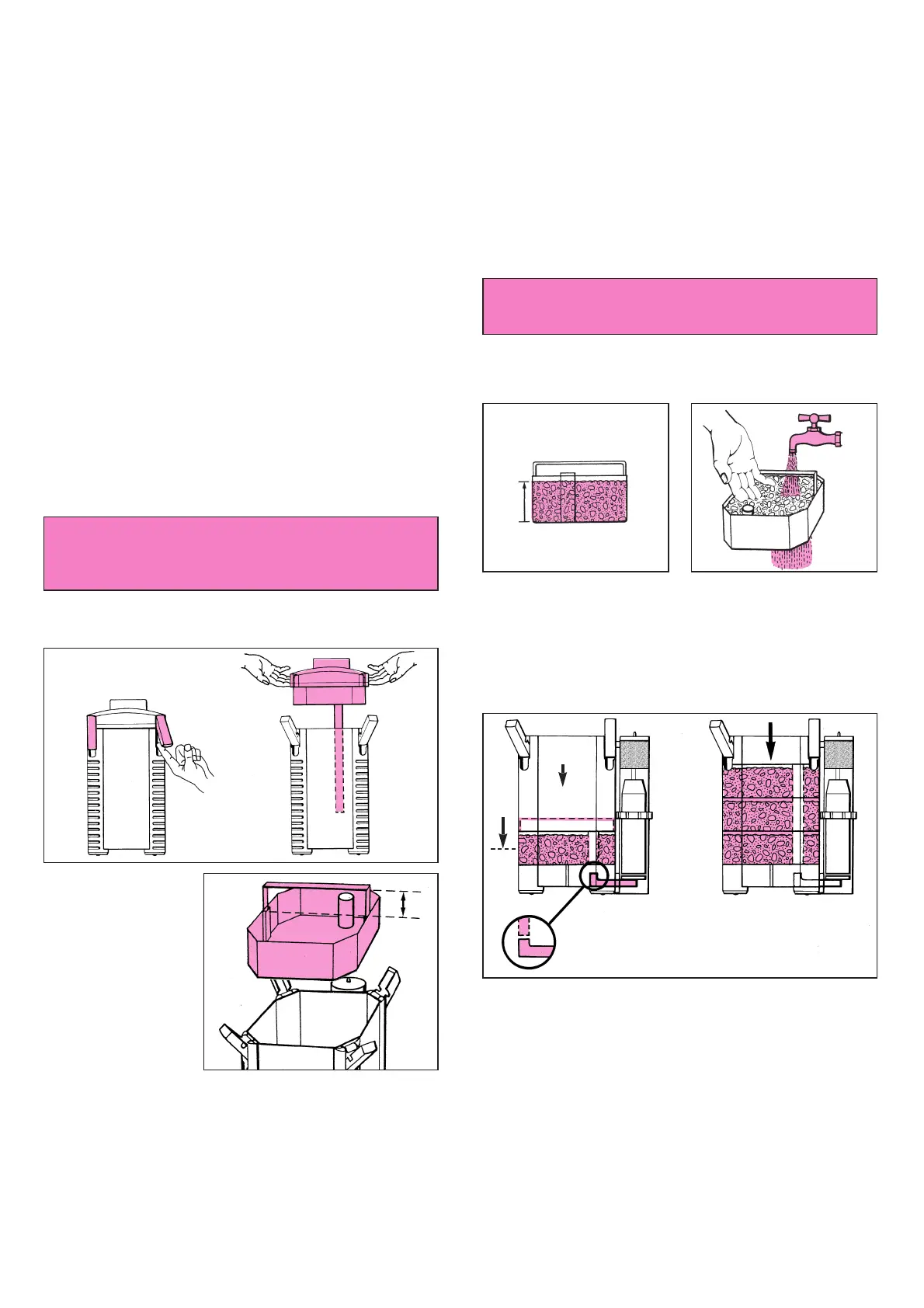

Montaggio
Sollevare le quattro clips di bloccaggio del contenitore e spingerle verso
l’alto. Il corpo pompa può essere facilmente sollevato con l’aiuto delle
apposite incavature ricavate nella testata.
Riempire i cestelli solo con il materiale filtrante SUBSTRATpro o EHFI-
SUBSTRAT, lasciando un poco di spazio con il bordo superiore.
Dopo essersi accertati che i raccordi del sistema asciutto/ bagnato
sono puliti, reinserire il primo cestello nel contenitore.
Assicurarsi che il tubo di raccordo appoggi direttamente sul raccordo che
collega al cilindro asciutto / bagnato, e premere il cestello verso il basso
finché non sia fermamente posizionato sui bordi di supporto, in modo di
garantire una tenuta ermetica tra cestello e contenitore.
Attenzione: Non riempire esageratamente per non intasare l’a-
pertura del tubo di raccordo. Caricare tutti i cestelli esclusiva-
mente con SUBSTRATpro o EHFISUBSTRAT.
58
Attenzione:
Per garantire la funzione sincronizzata del filtro asciutto/bagnato, uti-
lizzare soltanto i pezzi originali contenuti nella confezione. Non appor-
tare modifiche alle zone di aspirazione e di mandata.
Sciacquare a fondo sotto il rubinetto il materiale filtrante contenuto nei
cestelli, finché l’acqua non sia completamente limpida.
Inserire allo stesso modo il secondo (e terzo) cestello, assicurandosi
che le guide del tubo di raccordo coincidino.
Abbassare nuovamente la maniglia di ciascun cestello, in modo che
tutti i cestelli siano ben sistemati uno sopra l’altro. Collocare la griglia.
