Retirer la grille et les
paniers de filtration les
uns après les autres,
vers le haut, grâce aux
poignées escamotables.
Filtres extérieurs »sec/humide« EHEIM professionel 2227 et 2229
Thermo-filtres »sec/humide« EHEIM professionel 2327 et 2329
햲
Partie supérieure du filtre avec câble de raccordement
햳
Loge-
ment du joint
햴
Tube de raccordement
햵
Grille
햶
Paniers de filtration
햷
Clip de fermeture
햸
Cuve du filtre
햹
Commande à intervalles
햺
Bague de verrouillage
햻
Flotteur
햽
Verrouillages
햾
Connexion
avec robinets d’arrêt
햿
Fixation pour tuyau
헀
Embout coudé
헁
Tube
de rejet avec bouchon
헂
Canne d’aspiration
헃
Crépine
헄
Préfiltre en
mousse
헅
Tube d’aération
헆
Tuyaux
쎻
21
Ventouses à crochets
쎻
22
Clé de verrouillage
쎻
23
Vaseline
쎻
24
Brosse de nettoyage
Thermo-filtre:
쎻
25
Thermostat
쎻
26
Sonde thermique
쎻
27
Bande auto-
collante
En déballant, prière de vérifier si aucune pièce ne manque.

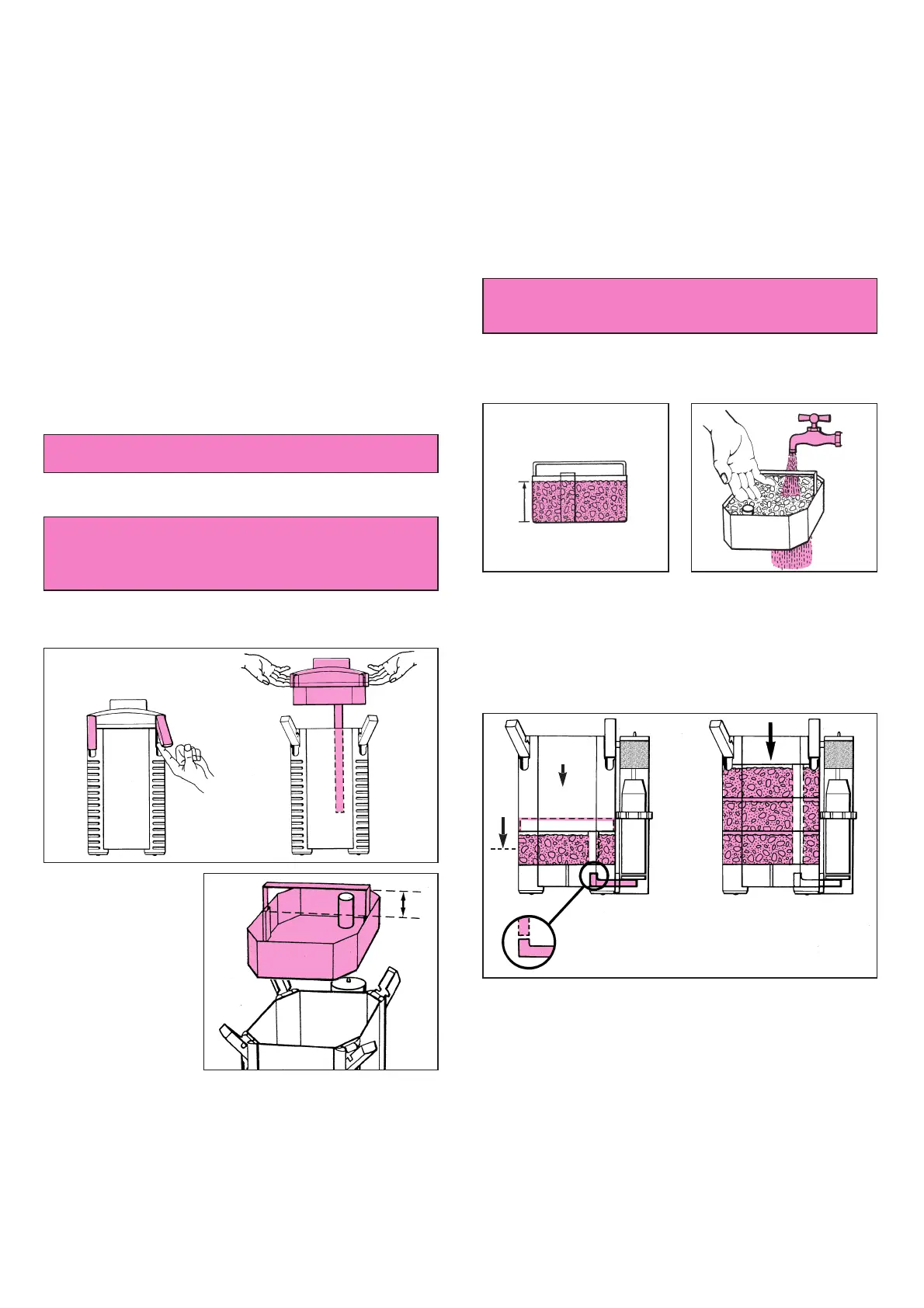

Montage
Faire basculer les quatre clips de fermeture vers l’extérieur et
les pousser vers le haut. A l’aide des deux poignées encastrées,
il est facile de soulever la partie supérieure du filtre.
Remplisser maintenant les paniers presque jusqu’au-dessous du
bord avec la masse filtrante SUBSTRATpro ou EHFISUBSTRAT.
Après avoir contrôlé si le raccord à intervalles n’est pas encras-
sé, remettre en place le premier panier dans la cuve du filtre. Ce
faisant, veiller à ce que le conduit tubulaire se trouve au-des-
sus du raccord à intervalles. Enfoncer, vers le bas, le premier
panier jusqu’à ce qu’il soit posé sur les barrettes d’appui. Ceci
permet de garantir une étanchéité parfaite entre le panier et la
cuve.
Attention: Ne pas trop remplir, ne pas obstruer le conduit
tubulaire. Pour tous les paniers utiliser uniquement la
masse filtrante SUBSTRATpro ou EHFISUBSTRAT!
30
Attention: Afin d’assurer un parfait fonctionnement coordonné
du filtre » sec/humide «, utiliser uniquement les pièces d’origine ci-
jointes. Il n’est pas permis de procéder à des modifications dans
la zone d’aspiration et de rejet.
Ensuite, rincer soigneusement à l’eau courante la masse filtrante,
jusqu’à ce qu’on ne voit plus du tout d’eau trouble.
Attention: Thermo-filtres 2327 et 2329 ne peuvent être uti-
lisés qu’en eau douce.
Enfoncer également le deuxième (et le troisième) panier, les con-
duits tubulaires devant impérativement être les uns au dessus
des autres. Rabaisser les poignées escamotables et veiller à ce
que tous les paniers reposent bien les uns sur les autres. Posi-
tionner la grille.
