3
4
1
2
1
3
2
4
1
12
F

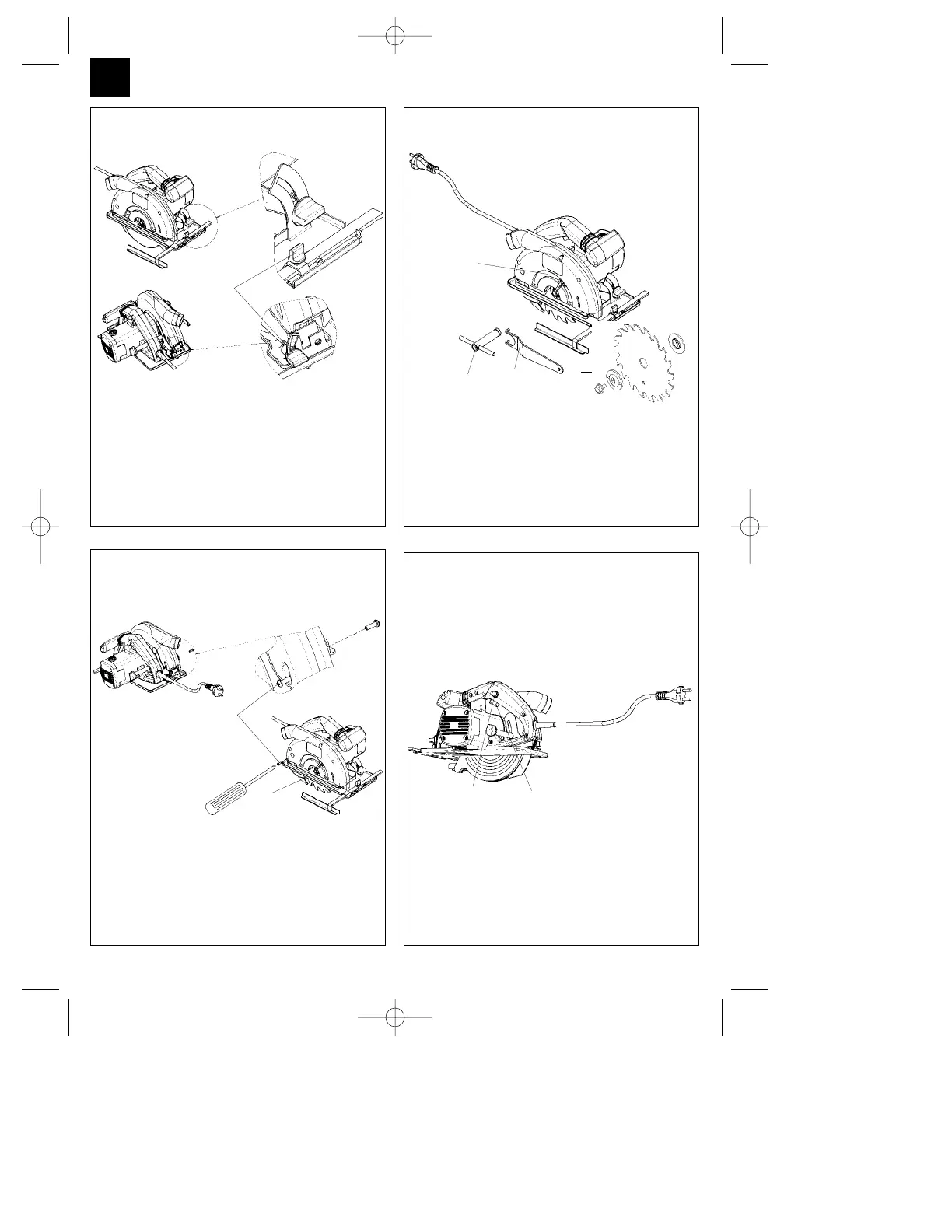

Montage et démontage du coin à refendre
1. Dévisser les vis à tête cruciforme 1 et les retirer.
2. Retirer le coin à refendre 2 vers le bas.
3. Effectuer le montage dans l’ordre inverse.
Réglage du patin (coupe biaise)
1. Desserrer les vis de fixation 1.
2. Régler le patin à la position désirée (0 à 45°).
3. Visser à fond les vis de fixation 1.
Changement de la lame de scie
1. Ouvrir le capot de protection basculant 1 et le tenir.
2. Bloquer la lame de scie à l’aide de la clé à ergots 2.
3. Mettre la clé à douille 3 et desserrer la vis.
4. Retirer la bride 4 et la lame de scie vers le bas.
5. Nettoyer la bride. Mettre en place une nouvelle lame de scie.
Faites attention au sens de rotation (voir la flèche sur le capot
de protection).
6. Serrer la vis; considérer la concentricité.
Attention!
Retirer la fiche de la prise de
courant avant tout travail sur
la scie circulaire!
Mise en circuit
Avant d’actionner l’interrupteur
MARCHE/ARRET, assurez-vous
que la lame de scie est
correctement montée, que les
éléments mobiles sont souples et
que les vis de serrage sont bien
serrées.
Mise en et hors circuit
Mise en circuit: Appuyer en même temps sur le bouton de
blocage 3 et la touche 4.
Mise hors circuit: Lâcher le bouton de blocage et la touche.
Anleitung HK-G 55 -12 sprachig 29.02.2000 9:21 Uhr Seite 12
