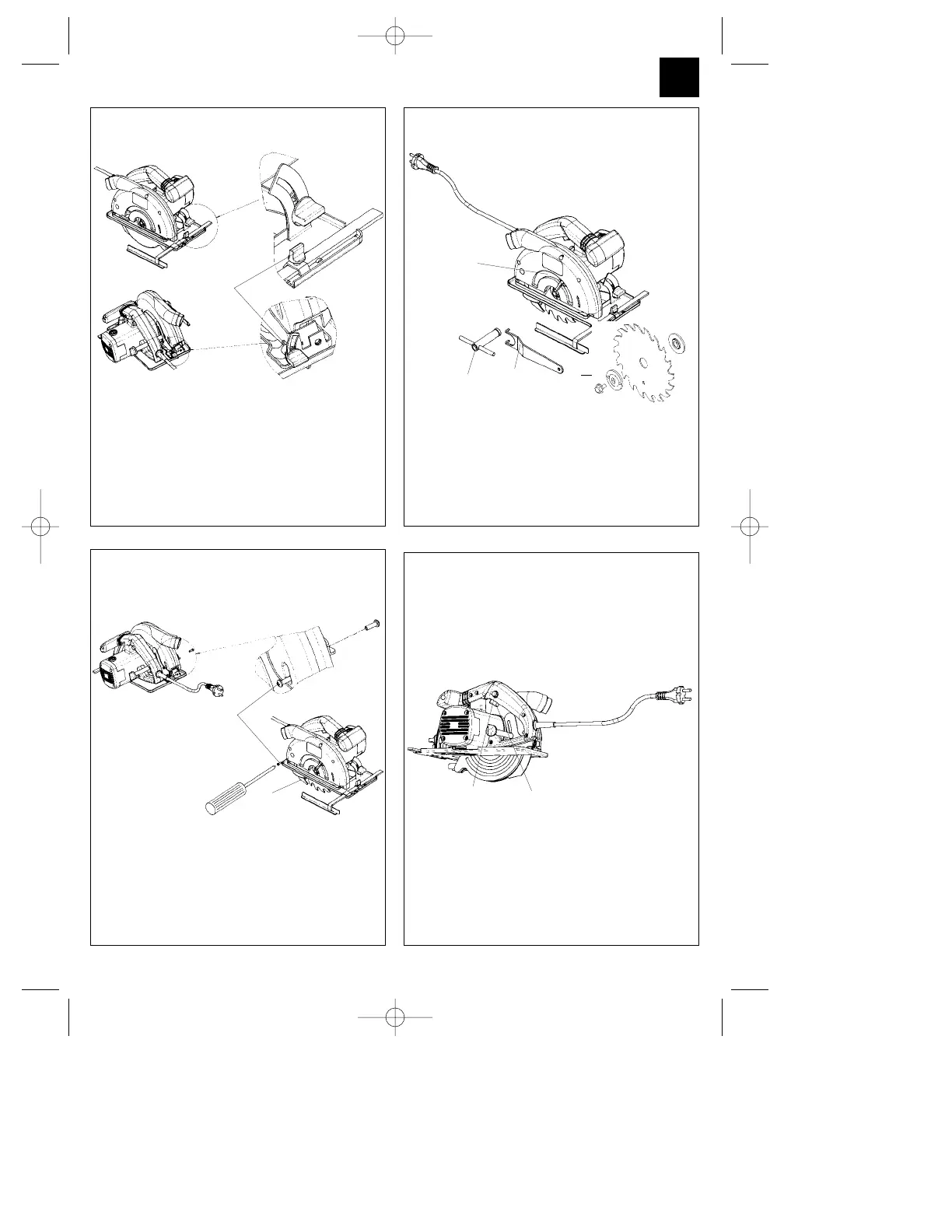

Halkaisukiilan asennus / poisto
1. Irroitetaan ristikantaruuvit 1 ja otetaan ne pois
2. Vedetään halkaisukiila 2 alaspäin pois
3. Kokoonpano suoritetaan päinvastaisessa järjestyksessä
Sahakengän säätö (vinoleikkaus)
1. Irroitetaan säätöruuvit 1
2. Asetetaan sahakenkä haluttuun astelukemaan 0-45°
3. Kiristetään säätöruuvit 1 tiukasti
Sahanterän vaihto
1. Avataan liikkuva suojus 1 ja kiinnitetään ylös
2. Pidetään sahanterää reikäkanta-avaimella 2 vastaan
3. Irroitetaan mutteri holkkiavaimella 3
4. Otetaan laippa 4 ja sahanterä alaspäin pois
5. Puhdistetaan laippa, asetetaan uusi sahanterä paikalleen.
Huomioidaan pyörimäsuunta (kts. suojuksen nuolta)
6. Kiristetään ruuvi, tarkistetaan tasainen pyörintä
Huomio! Ennen kaikkia
pyörösahatöitä on pistoke
irroitettava!
Käynnistys
Tarkistakaa ennen päälle-/pois-
kytkimen toimentamista, että
sahanterä on asennettu oikein,
liikkuvat osat eivät juu-
tu kiinni ja pinneruuvit on
kiristetty tiukasti.
Päälle-/poiskytkentä
Päällekytkentä: Painetaan sulkunäppäintä 3 ja
näppäintä 4 samanaikaisesti
Poiskytkentä: Päästetään sulkunäppäin ja
näppäin irti.
